电路与电子技术复习题and答案VIP专享

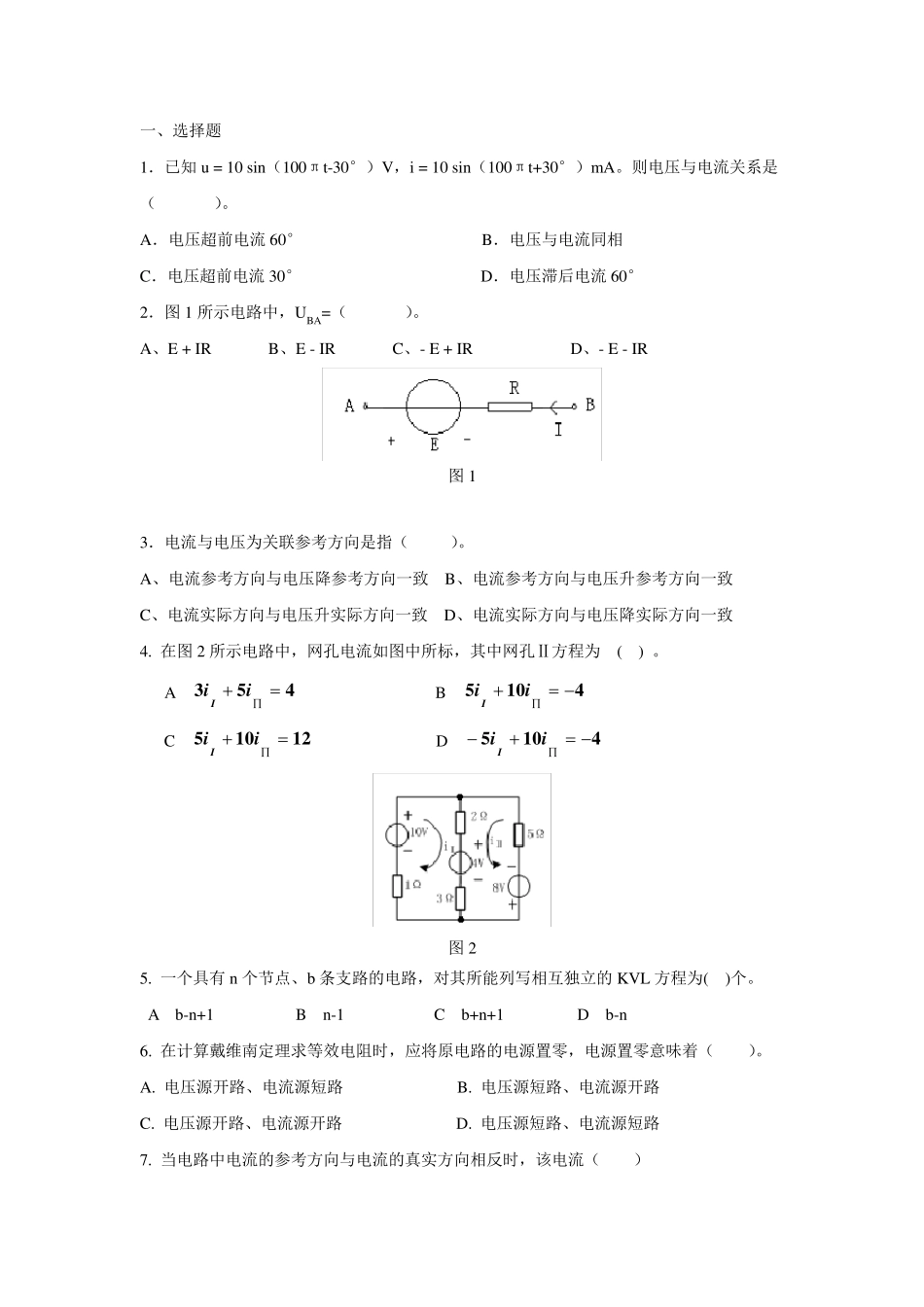

一、选择题 1．已知u = 10 sin（100πt-30°）V，i = 10 sin（100πt+30°）mA。则电压与电流关系是（ ）。 A．电压超前电流 60° B．电压与电流同相 C．电压超前电流 30° D．电压滞后电流 60° 2．图 1 所示电路中，UBA=（ ）。 A、E + IR B、E - IR C、- E + IR D、- E - IR 图 1 3．电流与电压为关联参考方向是指（ ）。 A、电流参考方向与电压降参考方向一致 B、电流参考方向与电压升参考方向一致 C、电流实际方向与电压升实际方向一致 D、电流实际方向与电压降实际方向一致 4. 在图 2 所示电路中，网孔电流如图中所标，其中网孔Ⅱ方程为 ( ) 。 A 453iiI B 4105iiI C 12105iiI D 4105iiI 图 2 5. 一个具有 n 个节点、b 条支路的电路，对其所能列写相互独立的 KVL 方程为( )个。 A b-n+1 B n-1 C b+n+1 D b-n 6. 在计算戴维南定理求等效电阻时，应将原电路的电源置零，电源置零意味着（ ）。 A. 电压源开路、电流源短路 B. 电压源短路、电流源开路 C. 电压源开路、电流源开路 D. 电压源短路、电流源短路 7. 当电路中电流的参考方向与电流的真实方向相反时，该电流（ ） A 一定为正值 B 一定为负值 C 不能肯定是正值或负值 D 可能为负，也可能为正 8. 当电路中选择不同的节点为参考节点时，则（ ） A 各支路元件上的电压数值不变 B 各节点上的电位数值不变 C 各支路元件上的电压及节点上的电位数值都会改变 9．直流电路中，（ ）。 A、感抗为0，容抗为无穷大 B、感抗为无穷大，容抗为0 C、感抗和容抗均为0 D、感抗和容抗均为无穷大 10．已知工频电压有效值和初始值均为220V，则该电压的瞬时值表达式为（ ）。 A、tu314sin380V B、)45314sin(220tuV C、)90314sin(110tuV D、不能确定 11．已知电路复阻抗Z＝（3－j4）Ω，则该电路一定呈（ ） A、感性 B、容性 C、阻性 D、不能确定 12．图 3 所示电路，在开关 S 断开瞬间，电容C 两端的电压为（ ）。 A、10V B、0V C、按指数规律增加 D、5V 13．在 N 型半导体中，多数载流子是（ ）。 A、电子 B、空穴 C、离子 D、杂质 14．测得一放大电路中三极管各极电压如图 4 所示：该管为（ ）。 A. PNP 型硅管 B. NPN 型硅管 C. PNP 型锗管 D. NPN 型锗管 15．正常工作状态下的稳压二极管...
