电路中GND和GROUND、VCC,VDD,VEE,VSS有什么区别

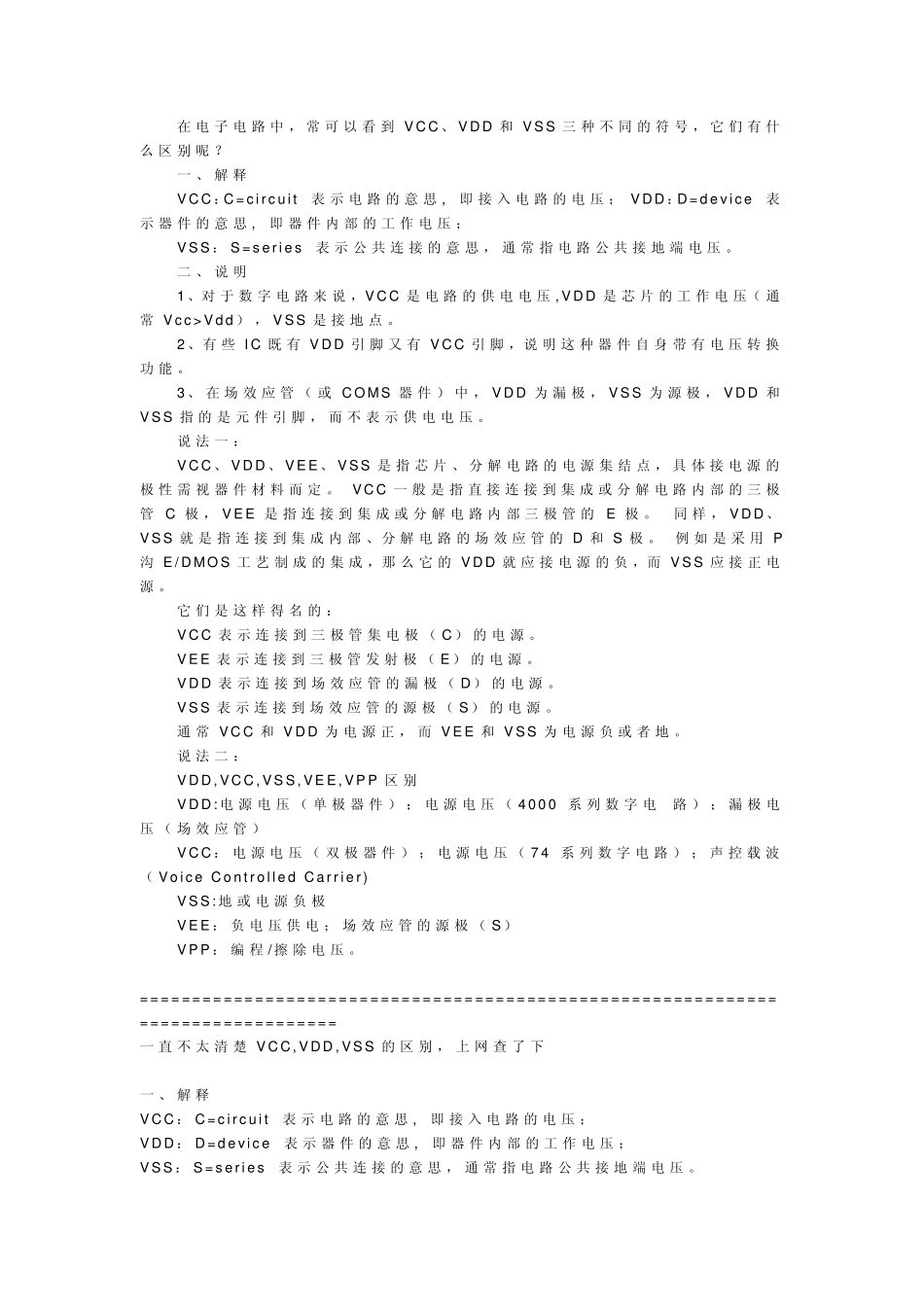

电路中GND和GROUND、VCC,VDD,VEE,VSS有什么区别_第1页
1/7

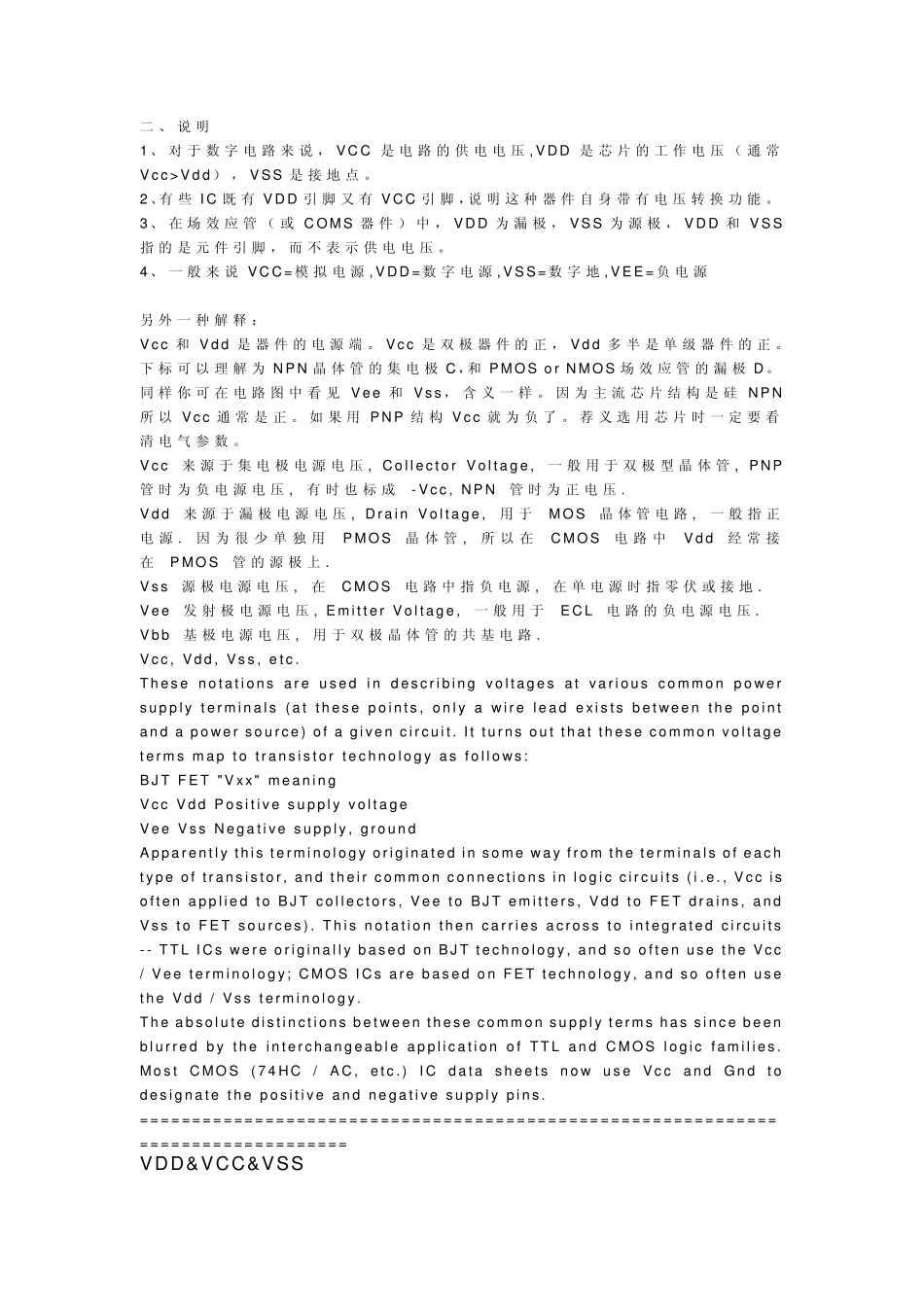

电路中GND和GROUND、VCC,VDD,VEE,VSS有什么区别_第2页
2/7

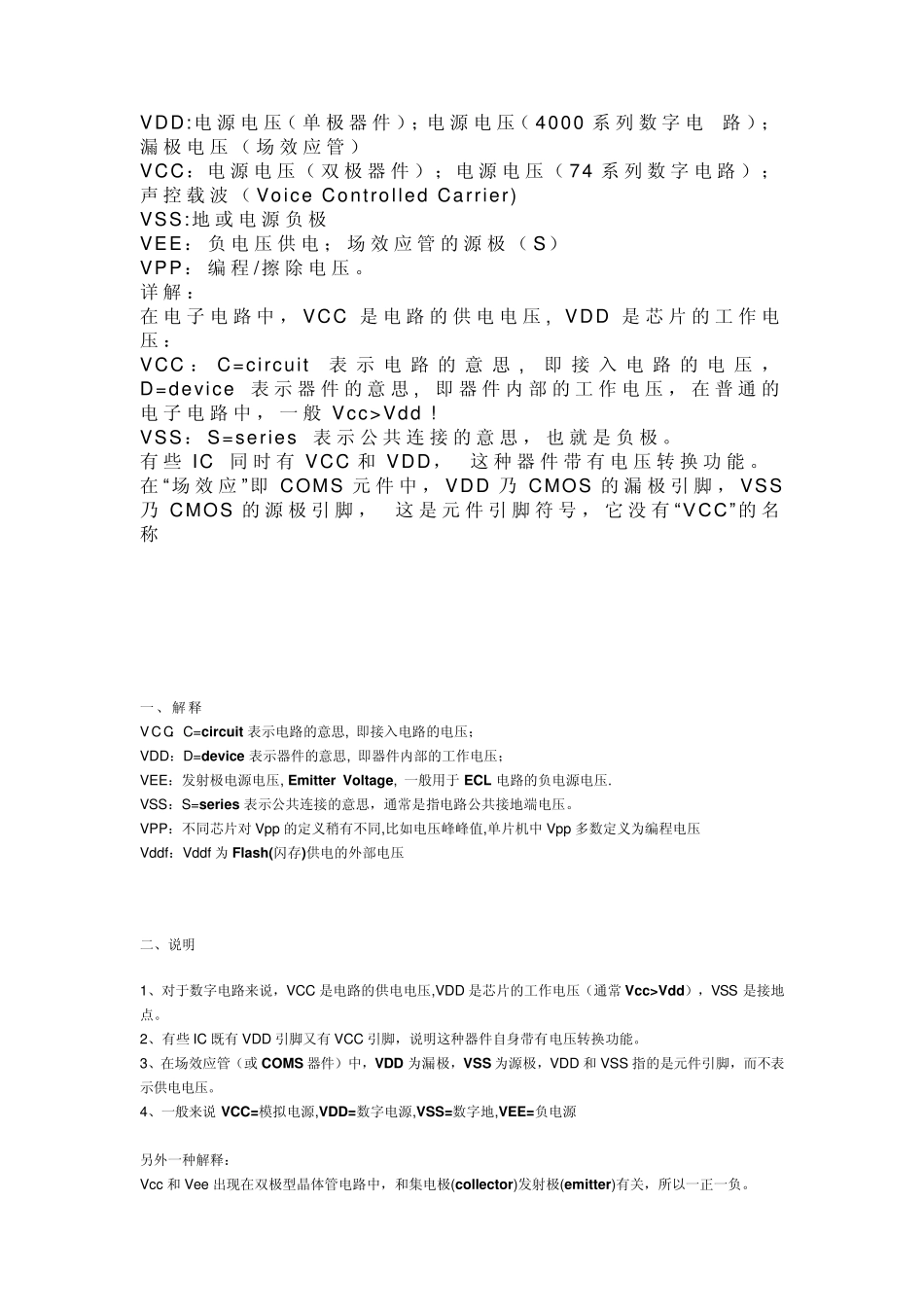

电路中GND和GROUND、VCC,VDD,VEE,VSS有什么区别_第3页
3/7
在电子电路中,常可以看到V C C 、 V D D 和 V S S 三 种 不 同 的 符 号 ,它 们 有 什么 区 别 呢 ? 一 、 解 释 V C C :C = c i r c u i t 表 示 电路的 意 思 , 即 接 入 电路的 电压 ; V D D :D = d e vi c e 表示 器 件 的 意 思 , 即 器 件 内 部 的 工 作 电压 ; V S S : S = s e r i e s 表 示 公 共 连 接 的 意 思 ,通 常指 电路公 共 接 地 端 电压 。 二 、 说 明 1 、对 于 数 字 电路来 说 ,V C C 是 电路的 供 电电压 , V D D 是 芯 片 的 工 作 电压( 通常V c c > V d d ) ,V S S 是 接 地 点 。 2 、有 些 I C 既 有 V D D 引 脚 又 有 V C C 引 脚 ,说 明 这 种 器 件 自 身 带 有 电压 转 换功 能 。 3 、 在场 效 应 管 ( 或 C O M S 器 件 ) 中,V D D 为 漏 极 ,V S S 为 源 极 ,V D D 和V S S 指 的 是 元 件 引 脚 ,而 不 表 示 供 电电压 。 说 法 一 : V C C 、 V D D 、 V E E 、 V S S 是 指 芯 片 、 分 解 电路的 电源 集 结 点 ,具 体 接 电源 的极 性 需 视 器 件 材 料 而 定 。 V C C 一 般 是 指 直 接 连 接 到集 成 或 分 解 电路内 部 的 三 极管C 极 ,V E E 是 指 连 接 到集 成 或 分 解 电路内 部 三 极 管 的E 极 。 同 样 ,V D D 、V S S 就 是 指 连 接 到集 成 内 部 、分 解 电路的 场 效 应 管 的 D 和 S 极 。 例 如 是 采 用 P沟 E / D M O S 工 艺 制 成 的 集 成 ,那 么 它 的 V D D 就 应 接 电源 的 负 ,而 V S S 应 接 正 电源 。 它 们 是 这 样 得 名 的 : V C C 表 示 连 接 到三 极 管 集 电极 ( C ) 的 电源 。 V E E 表 示 连 接 到三 极 管 发 射 极 ( E ) 的 电源 。 V D D 表 示 连 接 到场 效 应 管 的 漏 极 ( D ) 的 电源 。 V S S 表 示 连 接 到场 效 应 管 的 源 极 ( S ) 的 电源 。 通 常V C C 和 V D D 为 ...
