电路中实物图和电路图的作图题专项训练

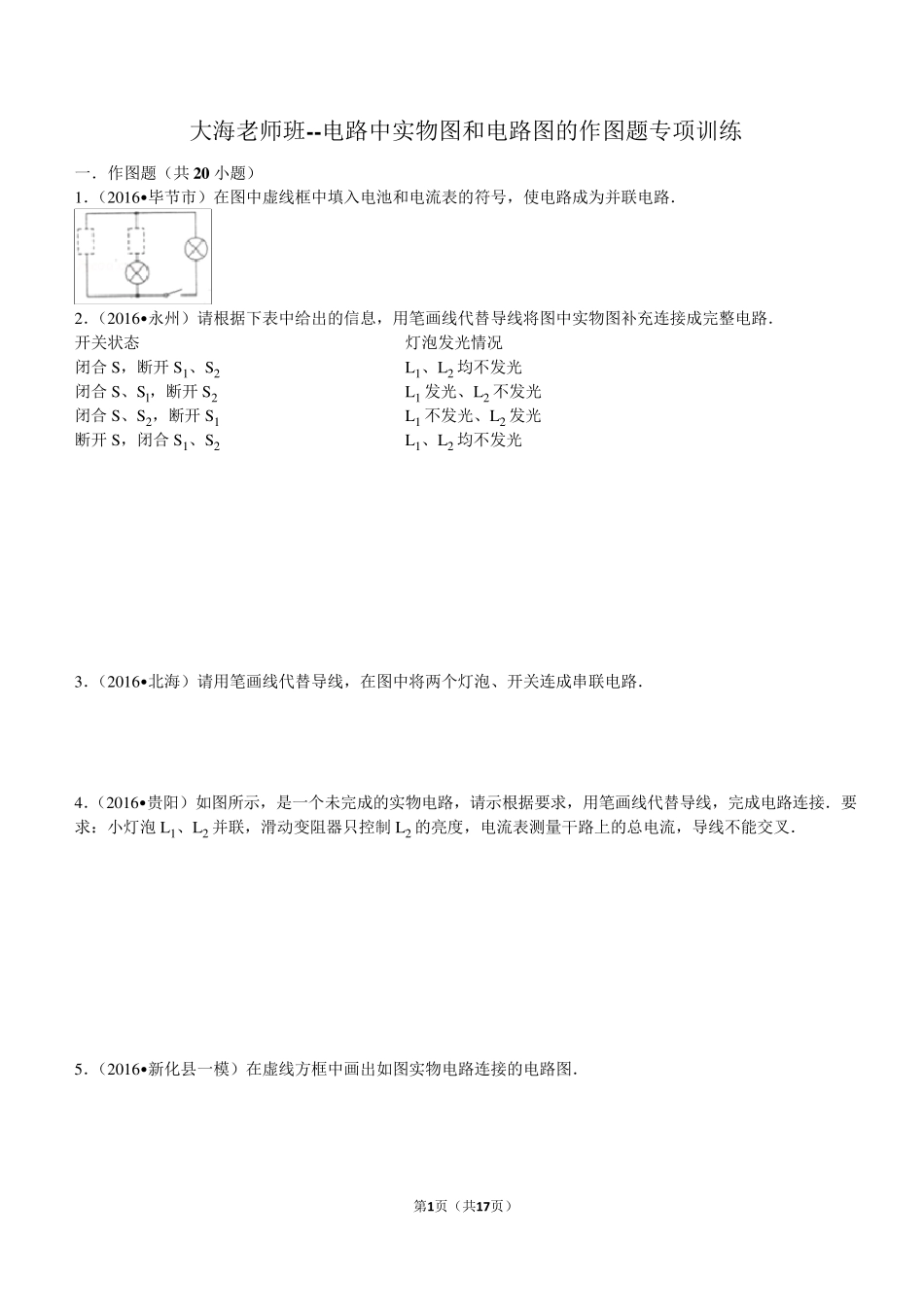

电路中实物图和电路图的作图题专项训练_第1页
1/17

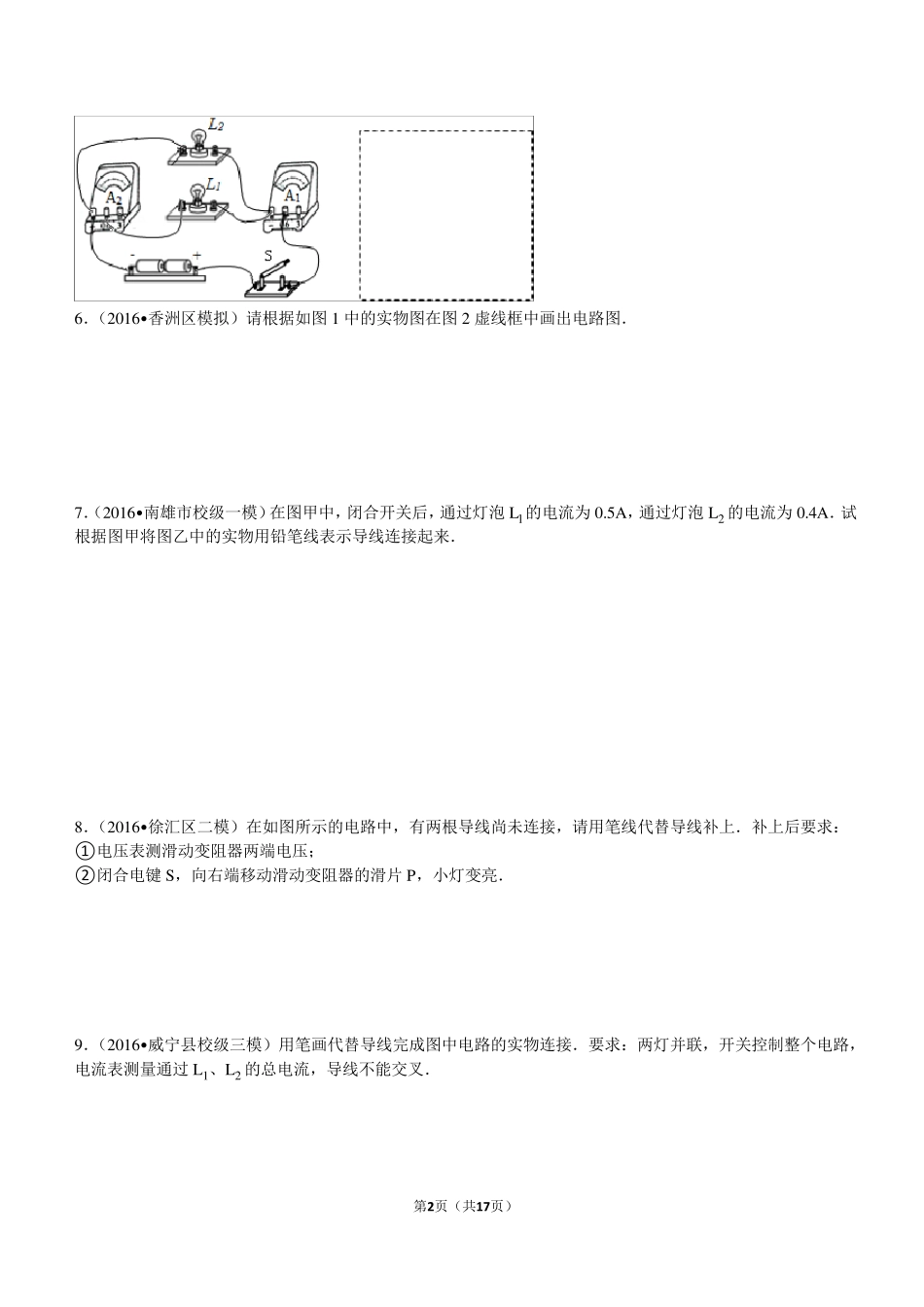

电路中实物图和电路图的作图题专项训练_第2页
2/17

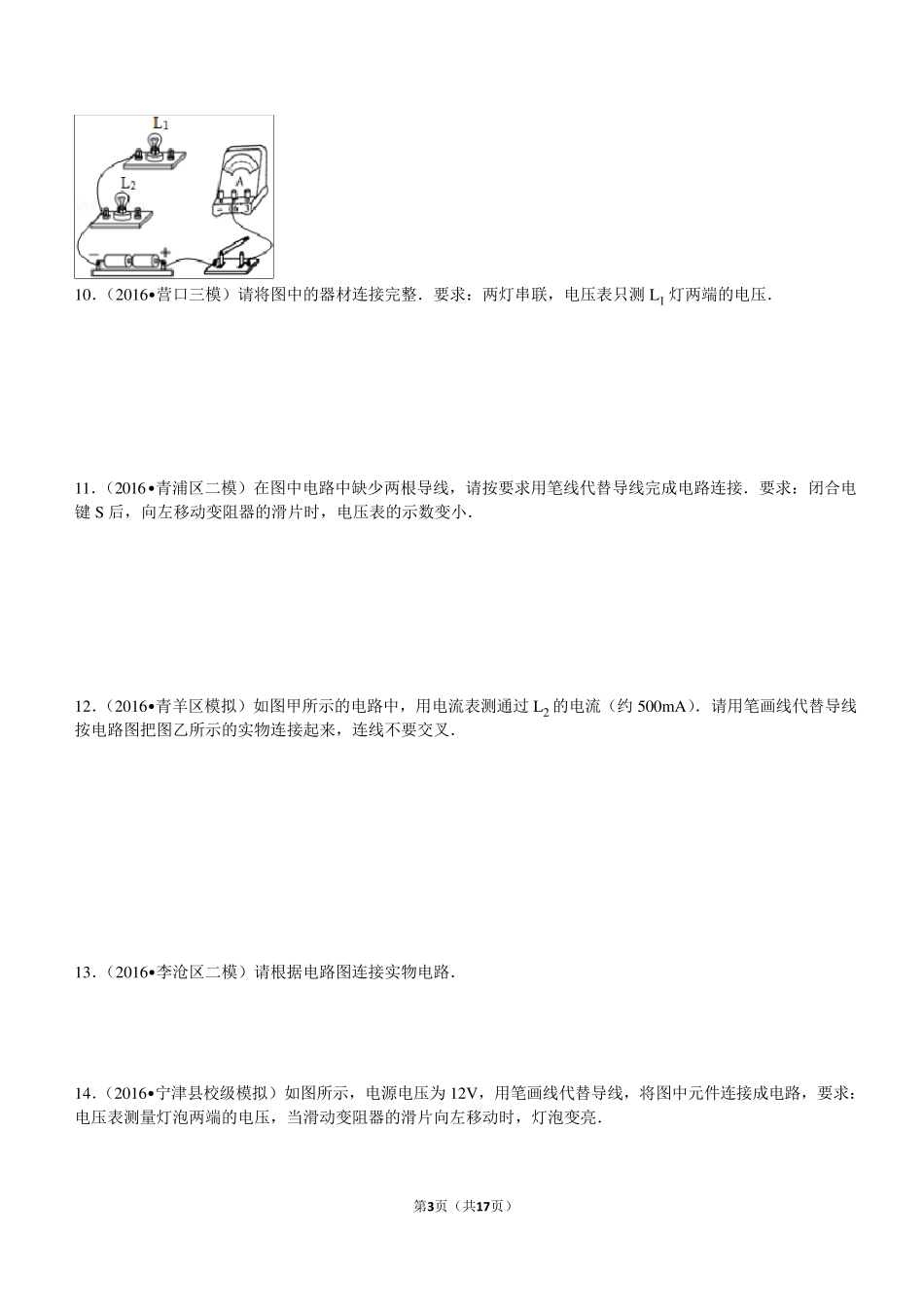

电路中实物图和电路图的作图题专项训练_第3页
3/17
第1页(共17页) 大海老师班--电路中实物图和电路图的作图题专项训练 一.作图题(共2 0 小题) 1.(2016• 毕节市)在图中虚线框中填入电池和电流表的符号,使电路成为并联电路. 2.(2016• 永州)请根据下表中给出的信息,用笔画线代替导线将图中实物图补充连接成完整电路. 开关状态 灯泡发光情况 闭合S,断开S1、S2 L1、L2 均不发光 闭合S、Sl,断开S2 L1 发光、L2 不发光 闭合S、S2,断开S1 L1 不发光、L2 发光 断开S,闭合S1、S2 L1、L2 均不发光 3.(2016• 北海)请用笔画线代替导线,在图中将两个灯泡、开关连成串联电路. 4.(2016• 贵阳)如图所示,是一个未完成的实物电路,请示根据要求,用笔画线代替导线,完成电路连接.要求:小灯泡L1、L2 并联,滑动变阻器只控制 L2 的亮度,电流表测量干路上的总电流,导线不能交叉. 5.(2016• 新化县一模)在虚线方框中画出如图实物电路连接的电路图. 第2页(共17页) 6.(2016•香洲区模拟)请根据如图1 中的实物图在图2 虚线框中画出电路图. 7.(2016•南雄市校级一模)在图甲中,闭合开关后,通过灯泡Ll的电流为0.5A,通过灯泡L2 的电流为0.4A.试根据图甲将图乙中的实物用铅笔线表示导线连接起来. 8.(2016•徐汇区二模)在如图所示的电路中,有两根导线尚未连接,请用笔线代替导线补上.补上后要求: ①电压表测滑动变阻器两端电压; ②闭合电键S,向右端移动滑动变阻器的滑片P,小灯变亮. 9.(2016•威宁县校级三模)用笔画代替导线完成图中电路的实物连接.要求:两灯并联,开关控制整个电路,电流表测量通过L1、L2 的总电流,导线不能交叉. 第3页(共17页) 10.(2016• 营口三模)请将图中的器材连接完整.要求:两灯串联,电压表只测 L1 灯两端的电压. 11.(2016• 青浦区二模)在图中电路中缺少两根导线,请按要求用笔线代替导线完成电路连接.要求:闭合电键 S 后,向左移动变阻器的滑片时,电压表的示数变小. 12.(2016• 青羊区模拟)如图甲所示的电路中,用电流表测通过 L2 的电流(约 500mA).请用笔画线代替导线按电路图把图乙所示的实物连接起来,连线不要交叉. 13.(2016• 李沧区二模)请根据电路图连接实物电路. 14.(2016• 宁津县校级模拟)如图所示,电源电压为 12V,用笔画线代替导线,将图中元件连接成电路,要求:电压表测量灯泡两端的电压,当滑动变阻器的滑片向左移...
