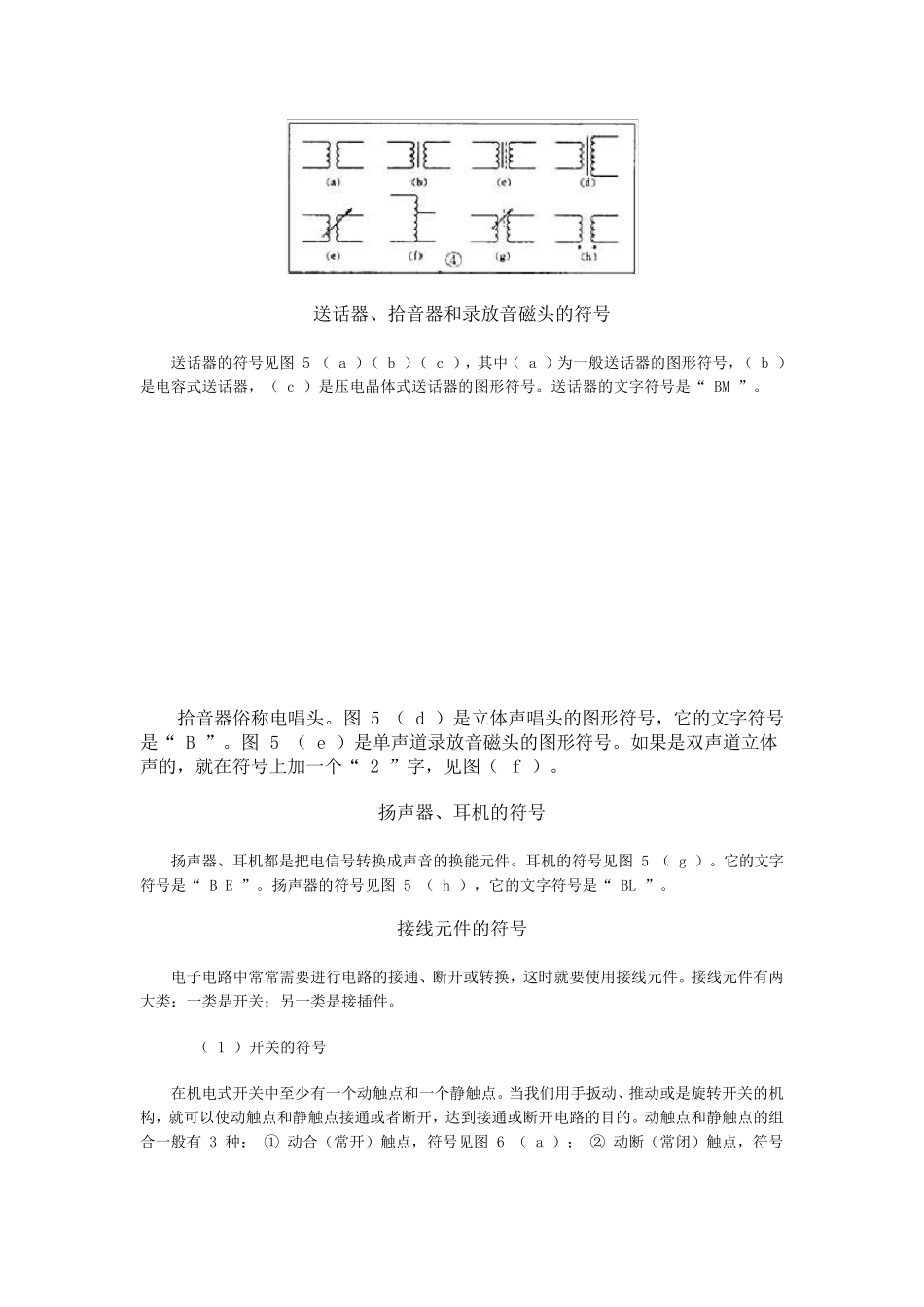

电 子 设 备 中 有 各 种 各 样 的 图 。 能 够 说 明 它 们 工 作 原 理 的 是 电 原 理 图 ， 简 称 电 路 图 。 电 路 图 有 两 种 ， 一 种 是 说 明 模 拟 电 子 电 路 工 作 原 理 的 。 它 用 各 种 图 形 符 号 表 示 电 阻 器 、 电 容 器 、开 关 、 晶 体 管 等 实 物 ， 用 线 条 把 元 器 件 和 单 元 电 路 按 工 作 原 理 的 关 系 连 接 起 来 。 这 种 图 长 期 以 来就 一 直 被 叫 做 电 路 图 。 另 一 种 是 说 明 数 字 电 子 电 路 工 作 原 理 的 。 它 用 各 种 图 形 符 号 表 示 门 、 触 发 器 和 各 种 逻 辑 部 件 ， 用线 条 把 它 们 按 逻 辑 关 系 连 接 起 来 ，它 是 用 来 说 明 各 个 逻 辑 单 元 之 间 的 逻 辑 关 系 和 整 机 的 逻 辑 功 能的 。 为 了 和 模 拟 电 路 的 电 路 图 区 别 开 来 ， 就 把 这 种 图 叫 做 逻 辑 电 路 图 ， 简 称 逻 辑 图 。 除 了 这 两 种 图 外 ， 常 用 的 还 有 方 框 图 。 它 用 一 个 框 表 示 电 路 的 一 部 分 ， 它 能 简 洁 明 了 地 说 明 电 路各 部 分 的 关 系 和 整 机 的 工 作 原 理 。 一 张 电 路 图 就 好 象 是 一 篇 文 章 ， 各 种 单 元 电 路 就 好 比 是 句 子 ， 而 各 种 元 器 件 就 是 组 成 句 子的 单 词 。 所 以 要 想 看 懂 电 路 图 ， 还 得 从 认 识 单 词 — — 元 器 件 开 始 。 有 关 电 阻 器 、 电 容 器 、 电感 线 圈 、 晶 体 管 等 元 器 件 的 用 途 、 类 别 、 使 用 方 法 等 内容 可以 点击本文 相关 文 章 下的 各 个 链接 ，本文 只把 电 路 图 中 常 出现的 各 种 符 号 重述一 遍， 希望初学者熟悉它 们 ， 并记住不忘。 电 阻 器 与电 位器 符 号 详见图 1 所 示 ， 其中 （ a ）表 示 一 般的 阻 值固定的 电 阻 器 ， （ b ）表 示 半可调或微调电 阻 器 ；（ c ）表 示 电 位器 ；（ d ）表 示...
