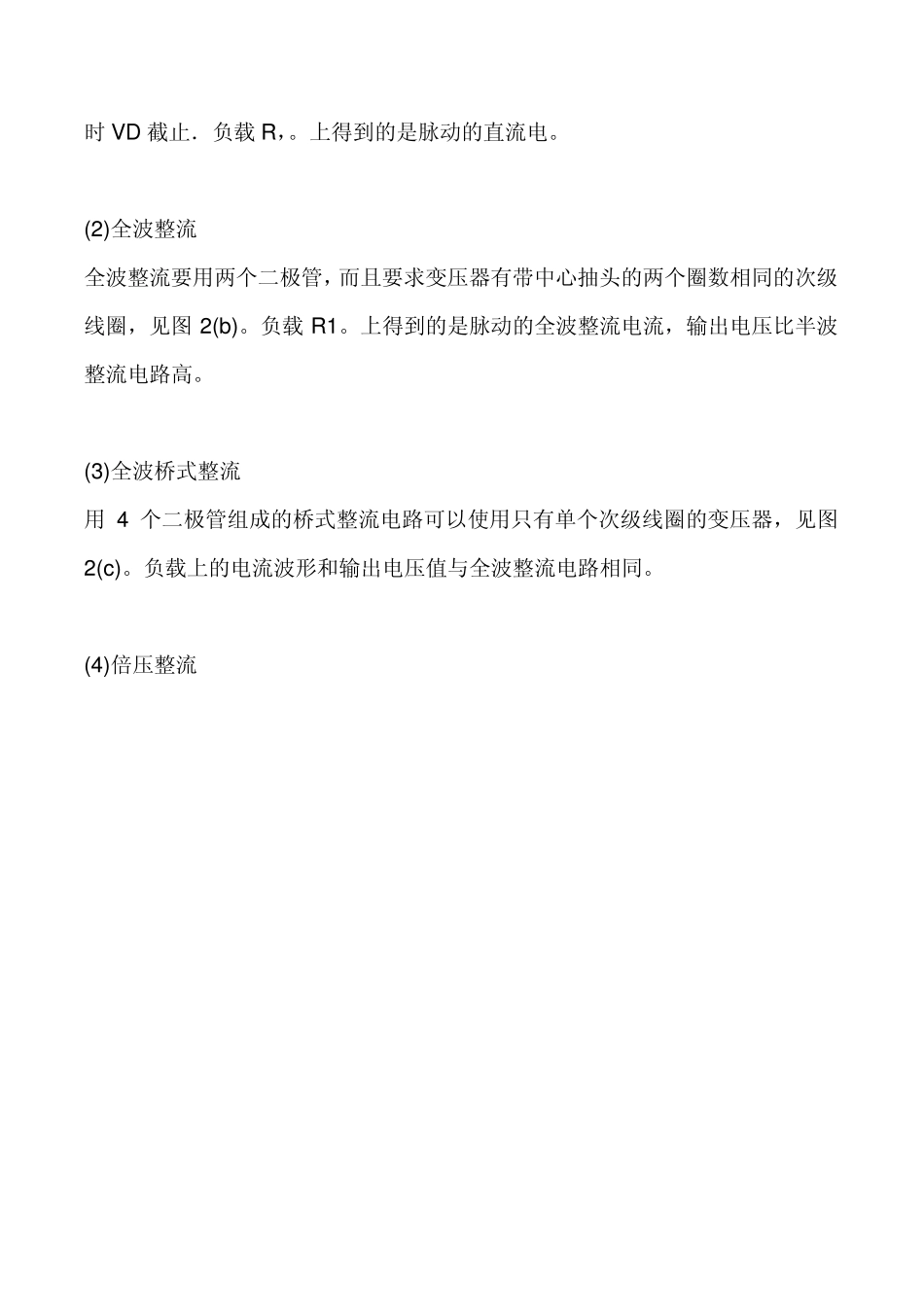

电路图中的电源电路 一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。电源电路有整流电源、逆变电源和变频器三种。常见的家用电器中多数要用到直流电源。直流电源的最简单的供电方法是用电池。但电池有成本高、体积大、需要不时更换(蓄电池则要经常充电)的缺点，因此最经济可靠而又方便的是使用整流电源。电子电路中的电源一般是低压直流电，所以要想从 220 伏市电变换成直流电，应该先把 220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。因此整流电源的组成一般有四大部分，见图l。其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。 二、整流电路 (1)半波整流 半波整流电路只需一个二极管，见图2(a)。在交流电正半周时 VD 导通，负半周时VD 截止．负载R，。上得到的是脉动的直流电。 (2)全波整流 全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图 2(b)。负载R1。上得到的是脉动的全波整流电流，输出电压比半波整流电路高。 (3)全波桥式整流 用 4 个二极管组成的桥式整流电路可以使用只有单个次级线圈的变压器，见图2(c)。负载上的电流波形和输出电压值与全波整流电路相同。 (4)倍压整流 用多个二极管和电容器可以获得较高的直流电压。图2(d)是一个二倍压整流电路。当U2 为负半周时VDl导通，Cl被充电，C1 上最高电压可接近1．4U2；当U2 正半周时VD2 导通，Cl上的电压和U2 叠加在一起对C2 充电，使C2 上电压接近2．8U2，是Cl上电压的2 倍，所以叫倍压整流电路。 三、滤波电路 整流后得到的是脉动直流电，如果加上滤波电路滤除脉动直流电中的交流成分，就可得到平滑的直流电。 (1)电容滤波 把电容器和负载并联，如图3(a)，正半周时电容被充电，负半周时电容放电，就可使负载上得到平滑的直流电。 (2)电感滤波 把电感和负载串联起来，如图3(b)，也能滤除脉动电流中的交流成分。 (3)l、C 滤波 用 1 个电感和1 个电容组成的滤波电路因为象一个倒写的字母“L”，被称为 L 型，见图3(c)。用 1 个电感和2 个电容的滤波电路因为象字母“x，'，被称为丌型，见图3(d)，这是滤波效果较好的电路。 (4)RC 滤波 电感器的成本高、体积大，所以在电流不太大的电子电路中常用电阻器取代电感...
