电路图和实物图专项练习

电路图和实物图专项练习_第1页
1/6

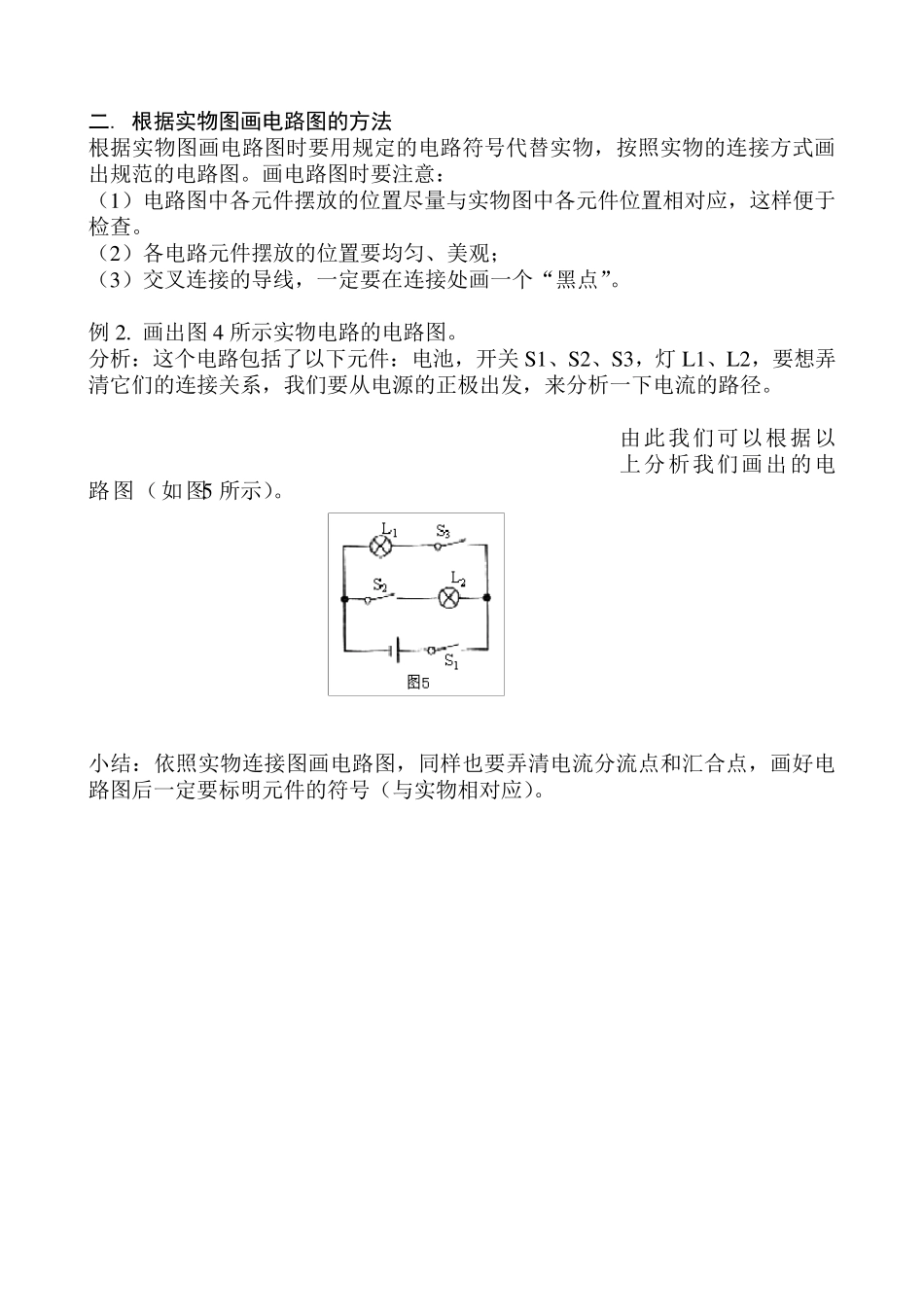

电路图和实物图专项练习_第2页
2/6

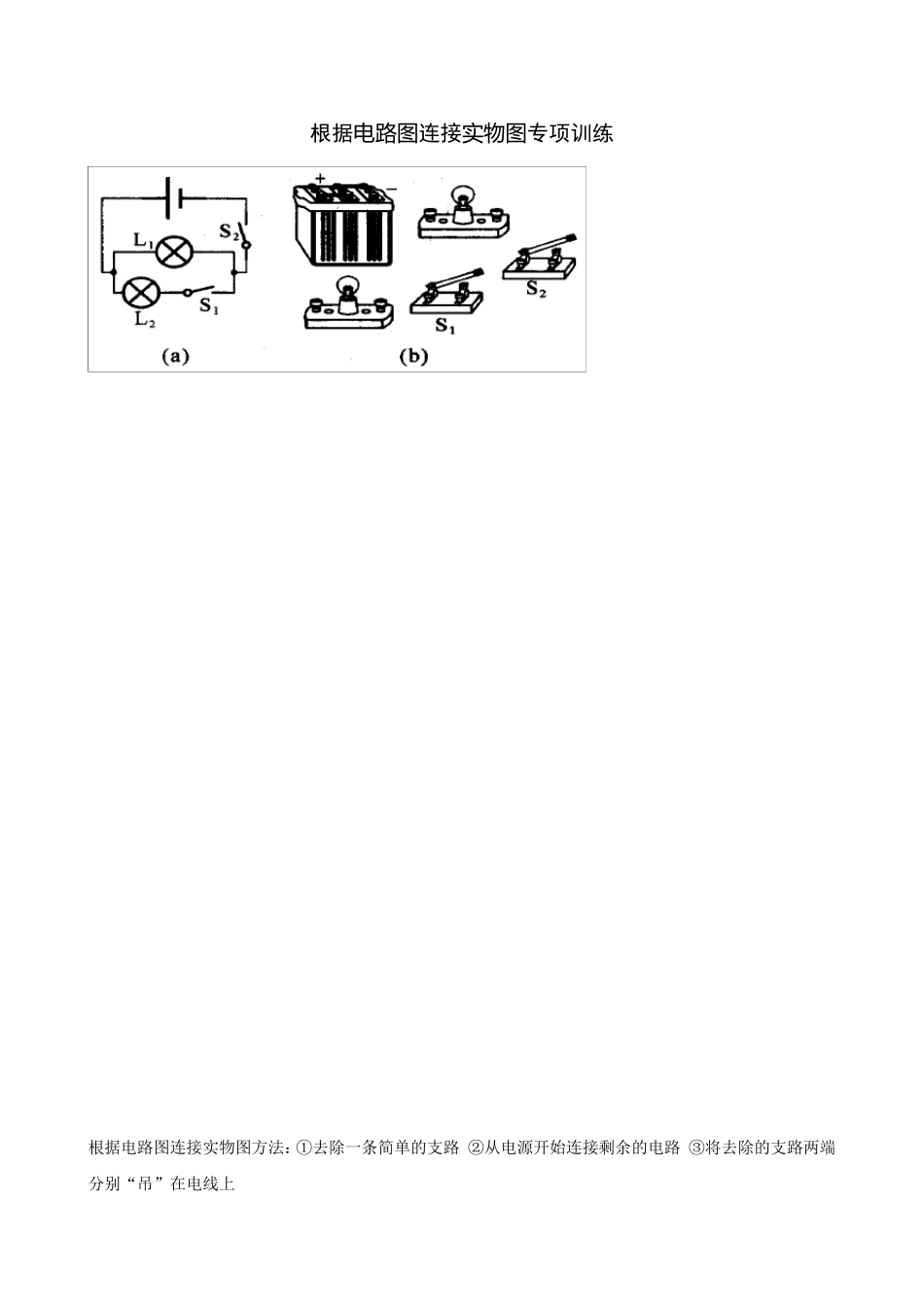

电路图和实物图专项练习_第3页
3/6
实物图与电路图的转化方法 按照电路图连接实物图和将实物图的连接情况画成电路图,是初中电学中一项非常重要的实验技能,是同学们在学习电路知识时应该掌握的基本技能之一,下面向同学们介绍一种做好电路图和实物图转化题的好方法。 一. 根据电路图连接实物图的方法 通常情况下只要对照电路图,从电源正极出发,逐个顺次地将实物图中的各元件连接起来即可,而对于复杂的实物图的连接,我们可以分以下几步完成: (1)在电路图中任选一条单一的回路,并对照这个回路在实物图中将相应的元件连接好。 (2)对照电路图,把所选回路以外的元件分别补连到实物图的相应位置,在连入回路以外的元件时,要找出电路中电流的分流点和汇合点,将回路以外的元件连接在两点之间。这里要特别注意实物图中元件的连接顺序必须与电路图中各元件的顺序一致。 例 1. 请按照图 1 所示的电路图将图 2 中的实物元件连接起来。 分析:首先在图 1 中任选一条单一的回路,我们可以选择电池、开关 S 和灯 L2、L3 所组成的电路,并按此回路在图 2 中将对应的实物依次连接起来,将电池的正极接 L3 的左端,L3 的右端接 L2 的左端,L2 的右端接 S 的右端,S 的左端接电池的负极。然后对照图 1,将漏选的灯 L1、S1 连接在分流点(L3 的左端)和汇合点(L2 的右端),即 L1 的左端接 L3 的左端,L1 的右端接 S1 的左端,S1的右端接 L2 的右端,这样整个电路就连接好了(如图 3 所示) 图 3 小结: 以上连接实物图的方法,我们可以用一句话来概括:先找路、后连图、再补漏。连接实物图时,导线不要交叉,导线的端点必须接在各元件的接线柱上。 二. 根据实物图画电路图的方法 根据实物图画电路图时要用规定的电路符号代替实物,按照实物的连接方式画出规范的电路图。画电路图时要注意: (1)电路图中各元件摆放的位置尽量与实物图中各元件位置相对应,这样便于检查。 (2)各电路元件摆放的位置要均匀、美观; (3)交叉连接的导线,一定要在连接处画一个“黑点”。 例 2. 画出图4 所示实物电路的电路图。 分析:这个电路包括了以下元件:电池,开关 S1、S2、S3,灯 L1、L2,要想弄清它们的连接关系,我们要从电源的正极出发,来分析一下电流的路径。 由此我们可以根据以上分析我们画出的电路图(如图5 所示)。 小结:依照实物连接图画电路图,同样也要弄清电流分流点和汇合点,画好电路图后一定要标明元件的符...
