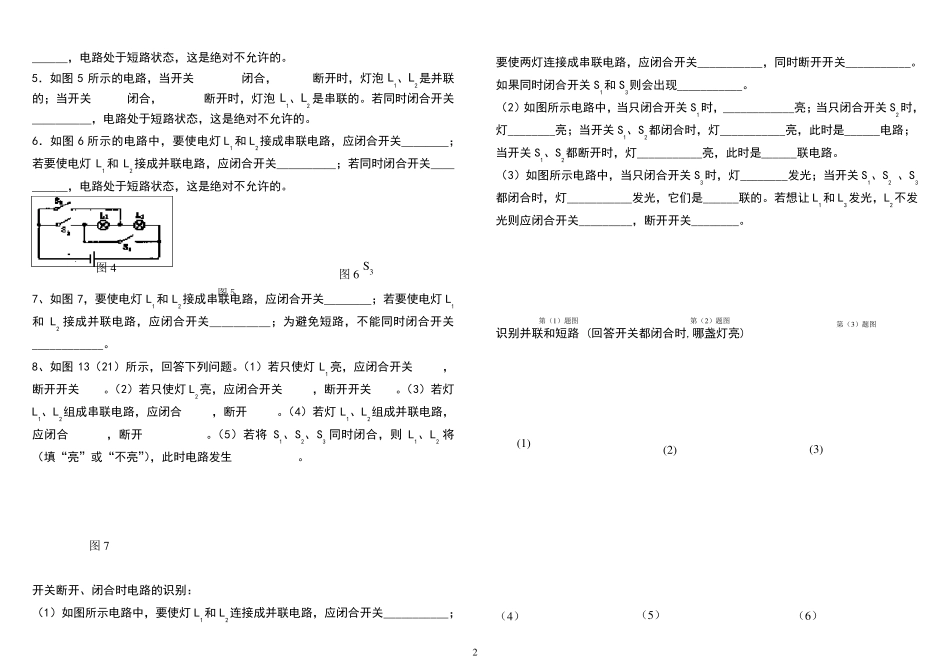

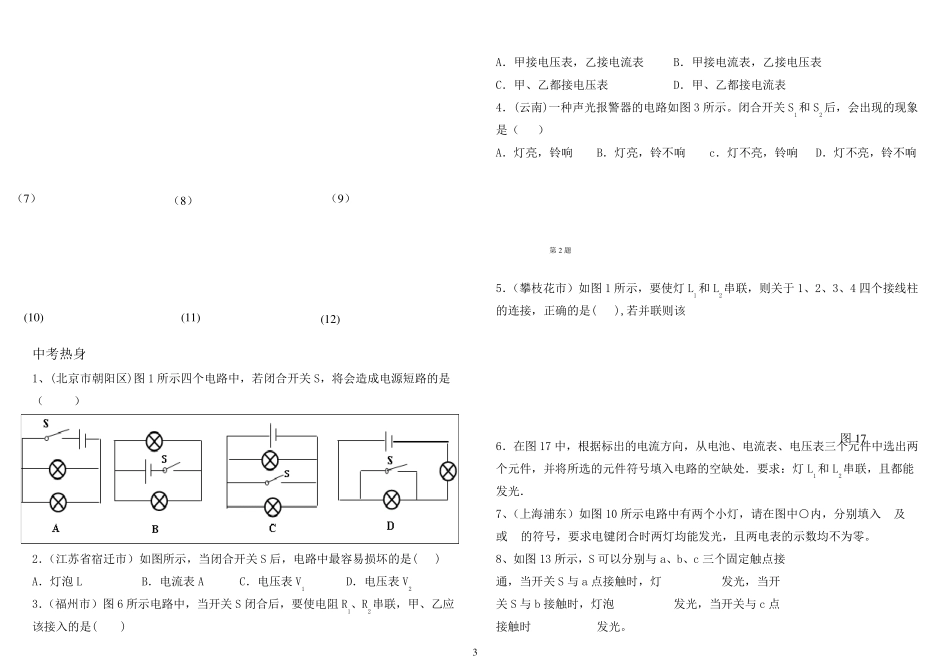

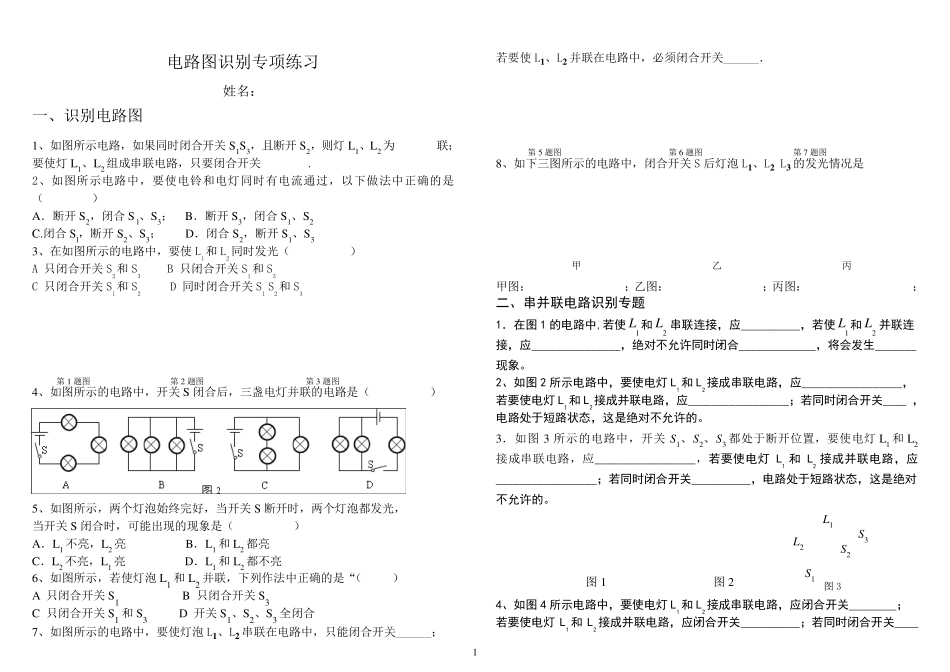

1 电路图识别专项练习 姓名： 一、识别电路图 1、如图所示电路，如果同时闭合开关S1S3，且断开S2，则灯L1、L2 为 联；要使灯L1、L2 组成串联电路，只要闭合开关 . 2、如图所示电路中，要使电铃和电灯同时有电流通过，以下做法中正确的是（ ） A．断开S2，闭合S l、S3； B．断开S3，闭合S1、S2 C.闭合Sl，断开S2、S3； D．闭合S2，断开S1、S3 3、在如图所示的电路中，要使L1和L2同时发光（ ） A 只闭合开关S2和S3 B 只闭合开关S1和S3 C 只闭合开关S1和S2 D 同时闭合开关S1 S2和S3 4、如图所示的电路中，开关S 闭合后，三盏电灯并联的电路是（ ） 5、如图所示，两个灯泡始终完好，当开关S 断开时，两个灯泡都发光， 当开关S 闭合时，可能出现的现象是（ ） A．L1 不亮，L2 亮 B．L1 和L2 都亮 C．L2 不亮，L1 亮 D．L1 和L2 都不亮 6、如图所示，若使灯泡L1 和L2 并联，下列作法中正确的是“（ ） A 只闭合开关S1 B 只闭合开关S3 C 只闭合开关S1 和S3 D 开关S1、S2、S3 全闭合 7、如图所示的电路中，要使灯泡L1 、L2 串联在电路中，只能闭合开关______； 若要使L1 、L2 并联在电路中，必须闭合开关______． 8、如下三图所示的电路中，闭合开关S 后灯泡L1 、L2 L3 的发光情况是 甲图： ；乙图： ；丙图： ； 二、串并联电路识别专题 1．在图 1 的电路中,若使1L 和2L 串联连接，应__________，若使1L 和2L 并联连接，应_______________，绝对不允许同时闭合_____________，将会发生_______现象。 2、如图 2 所示电路中，要使电灯 L1和 L2接成串联电路，应_________________， 若要使电灯 L1和 L2接成并联电路，应_________________；若同时闭合开关＿＿ ， 电路处于短路状态，这是绝对不允许的。 3．如图3 所示的电路中，开关S1、S2、S3 都处于断开位置，要使电灯L1 和L2接成串联电路，应_________________，若要使电灯 L1 和 L2 接成并联电路，应_________________；若同时闭合开关＿＿＿＿＿，电路处于短路状态，这是绝对 不允许的。 4、如图 4 所示电路中，要使电灯 L1和 L2接成串联电路，应闭合开关＿＿＿＿； 若要使电灯 L1和 L2接成并联电路，应闭合开关＿＿＿＿＿；若同时闭合开关＿＿第 1 题图 第 2 题图 第 3 题图 第 5 题图 第 6 题图 第 7 题图 甲 乙 丙 图2 图1 L2 S2 S1 L1 S3 图3 2 ＿＿...
