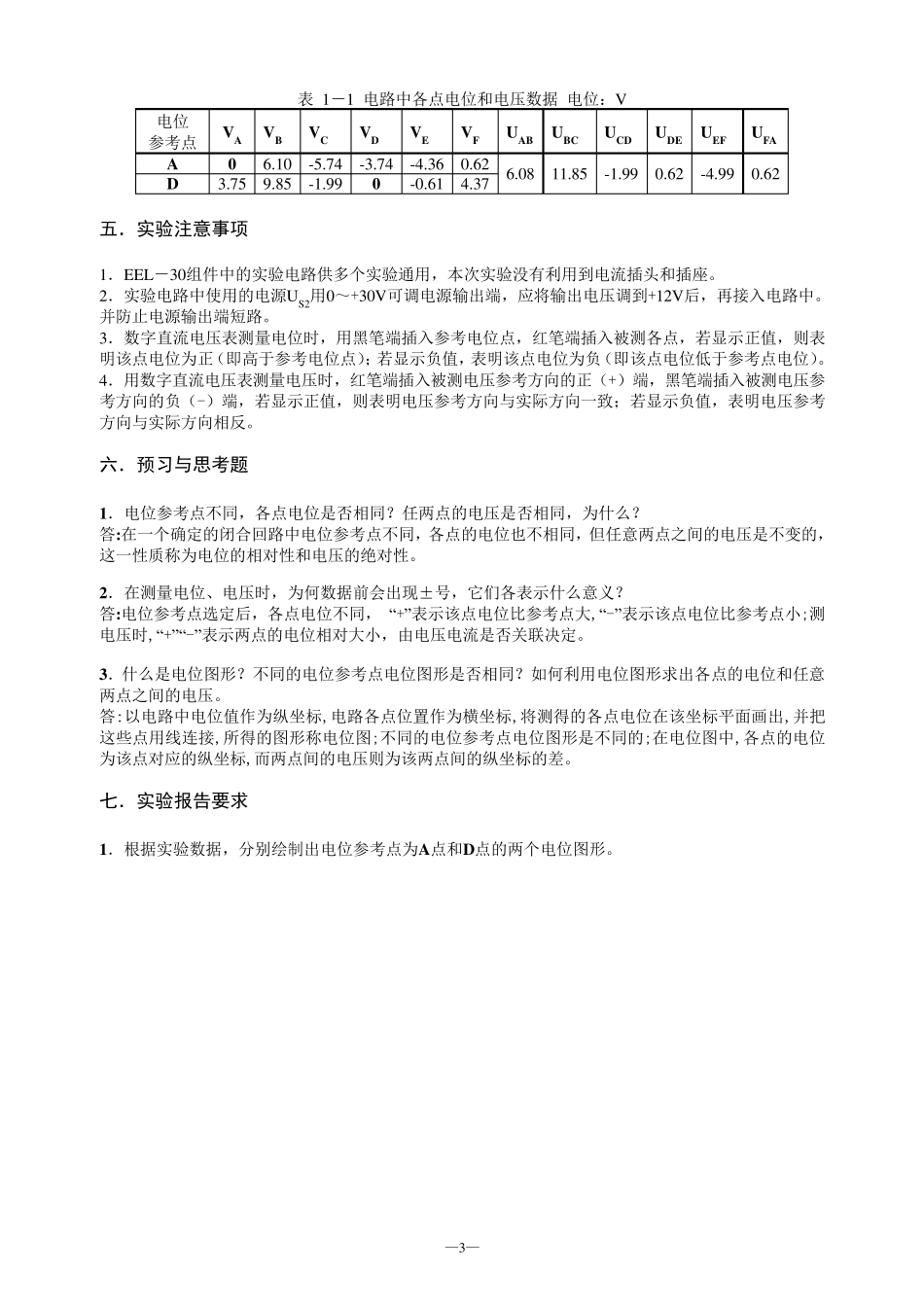

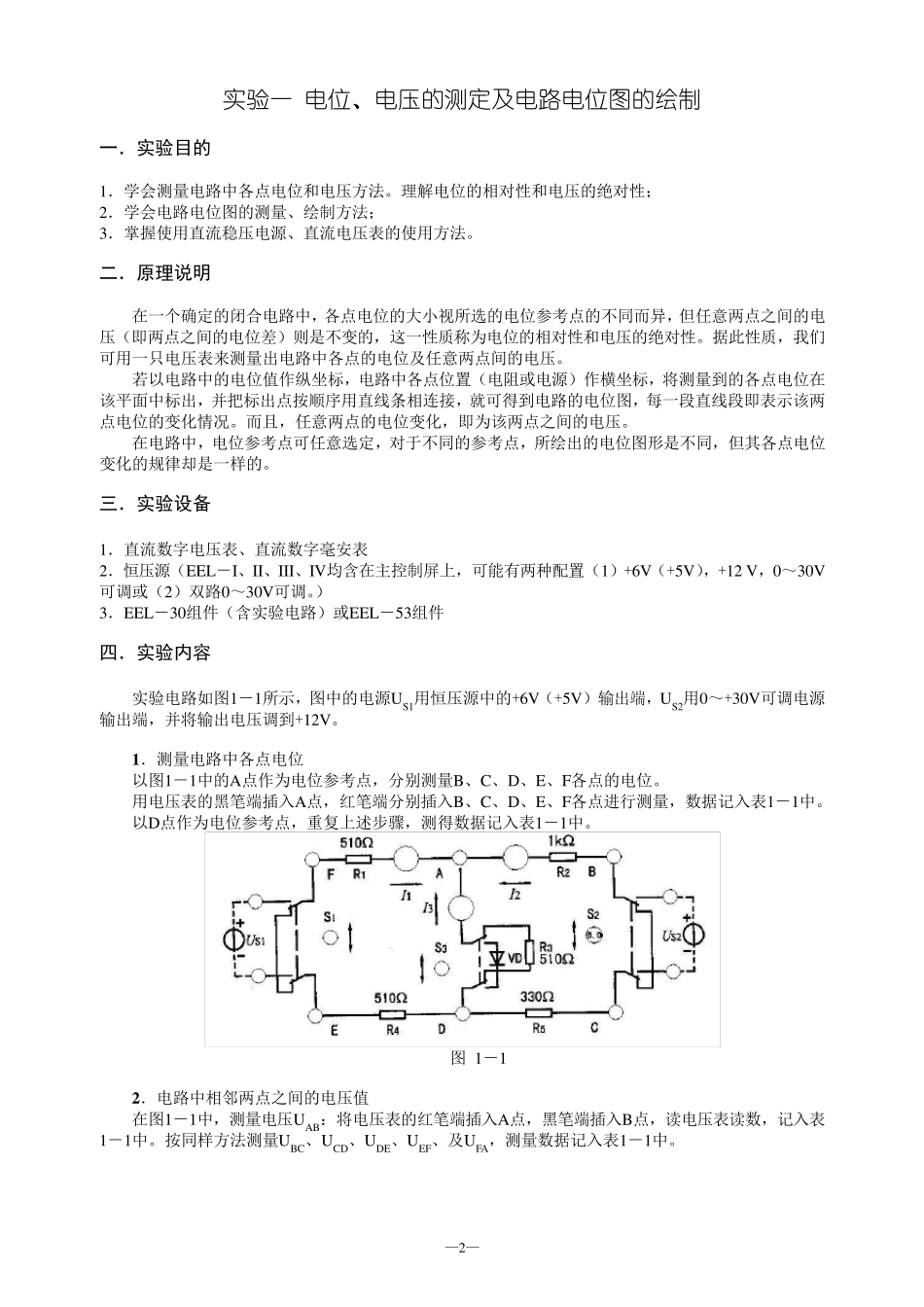

—1 — 目录 实验一 电位、电压的测定及电路电位图的绘制 实验二 基尔霍夫定律的验证 实验三 线性电路叠加性和齐次性的研究 实验四 受控源研究 实验六 交流串联电路的研究 实验八 三相电路电压、电流的测量 实验九 三相电路功率的测量 —2— 实验一 电位、电压的测定及电路电位图的绘制 一．实验目的 1．学会测量电路中各点电位和电压方法。理解电位的相对性和电压的绝对性； 2．学会电路电位图的测量、绘制方法； 3．掌握使用直流稳压电源、直流电压表的使用方法。 二．原理说明 在一个确定的闭合电路中，各点电位的大小视所选的电位参考点的不同而异，但任意两点之间的电压（即两点之间的电位差）则是不变的，这一性质称为电位的相对性和电压的绝对性。据此性质，我们可用一只电压表来测量出电路中各点的电位及任意两点间的电压。 若以电路中的电位值作纵坐标，电路中各点位置（电阻或电源）作横坐标，将测量到的各点电位在该平面中标出，并把标出点按顺序用直线条相连接，就可得到电路的电位图，每一段直线段即表示该两点电位的变化情况。而且，任意两点的电位变化，即为该两点之间的电压。 在电路中，电位参考点可任意选定，对于不同的参考点，所绘出的电位图形是不同，但其各点电位变化的规律却是一样的。 三．实验设备 1．直流数字电压表、直流数字毫安表 2．恒压源（EEL－I、II、III、IV 均含在主控制屏上，可能有两种配置（1）+6V（+5V ），+12 V ，0～30V可调或（2）双路0～30V 可调。） 3．EEL－30组件（含实验电路）或EEL－53组件 四．实验内容 实验电路如图1－1所示，图中的电源U S1用恒压源中的+6V（+5V ）输出端，U S2用0～+30V 可调电源输出端，并将输出电压调到+12V 。 1 ．测量电路中各点电位 以图1－1中的A点作为电位参考点，分别测量B、C、D、E、F各点的电位。 用电压表的黑笔端插入A点，红笔端分别插入B、C、D、E、F各点进行测量，数据记入表1－1中。 以D点作为电位参考点，重 复 上述 步 骤 ，测得数据记入表1－1中。 图 1－1 2 ．电路中相邻 两点之间的电压值 在图1－1中，测量电压U AB： 将电压表的红笔端插入A点，黑笔端插入B点，读 电压表读 数，记入表1－1中。按同样方法测量U BC、U CD、U DE、U EF、及U FA，测量数据记入表1－1中。 —3— 表 1－1 电路中各点电位和电压数据 电位：V 电位 参考点 V A V B V C V D V E V F U...
