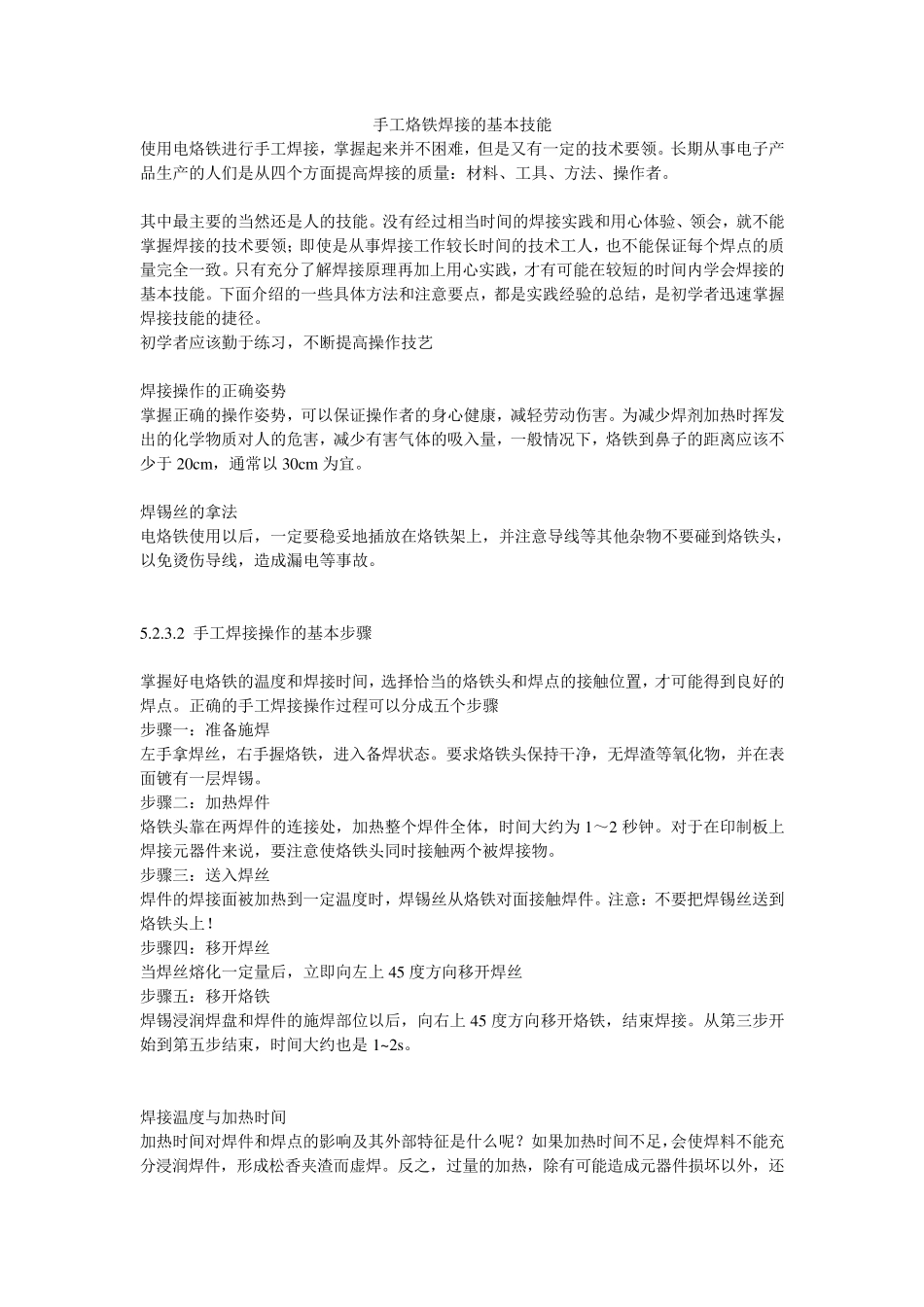

电路板焊接方法_第1页
1/9

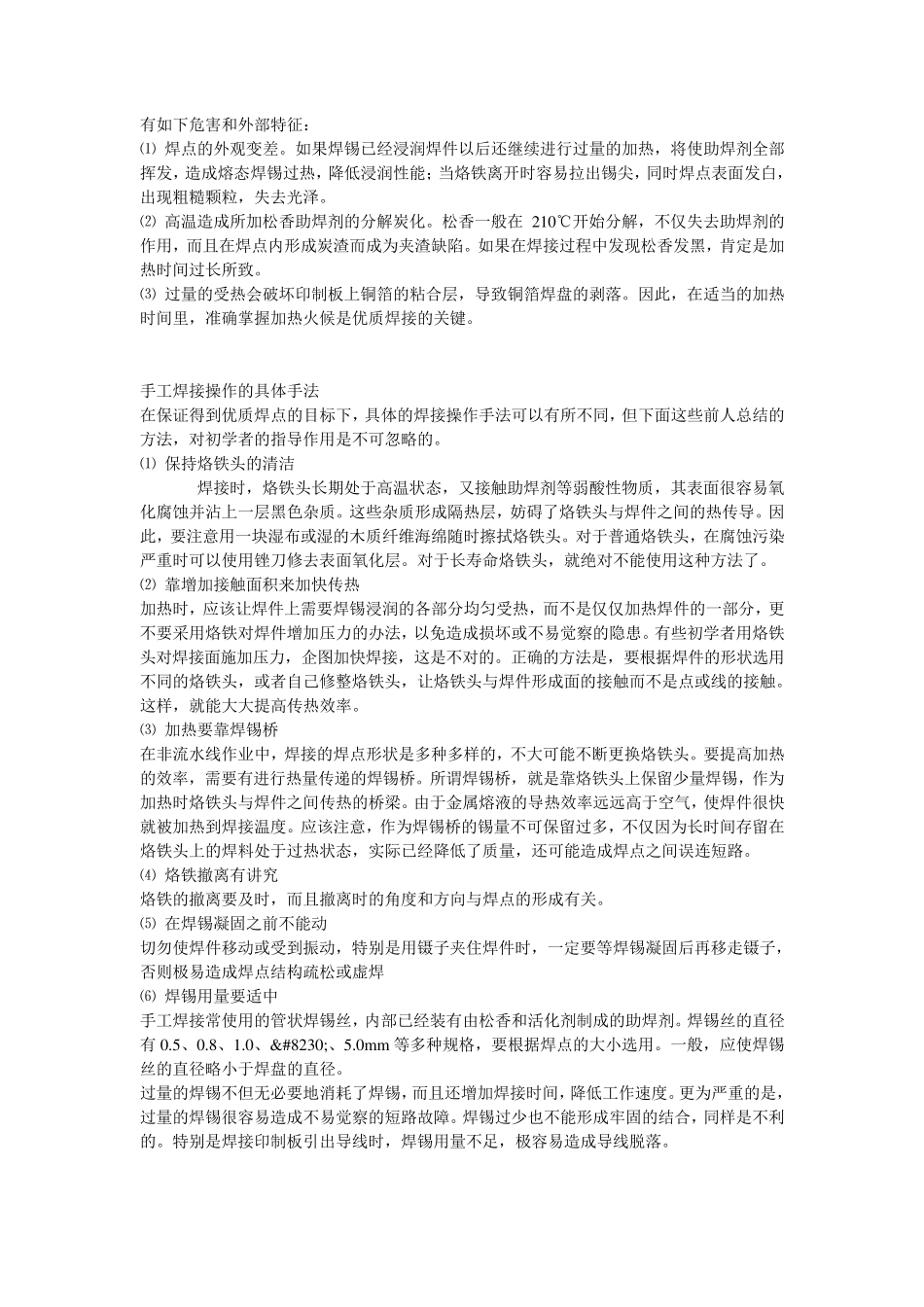

电路板焊接方法_第2页
2/9

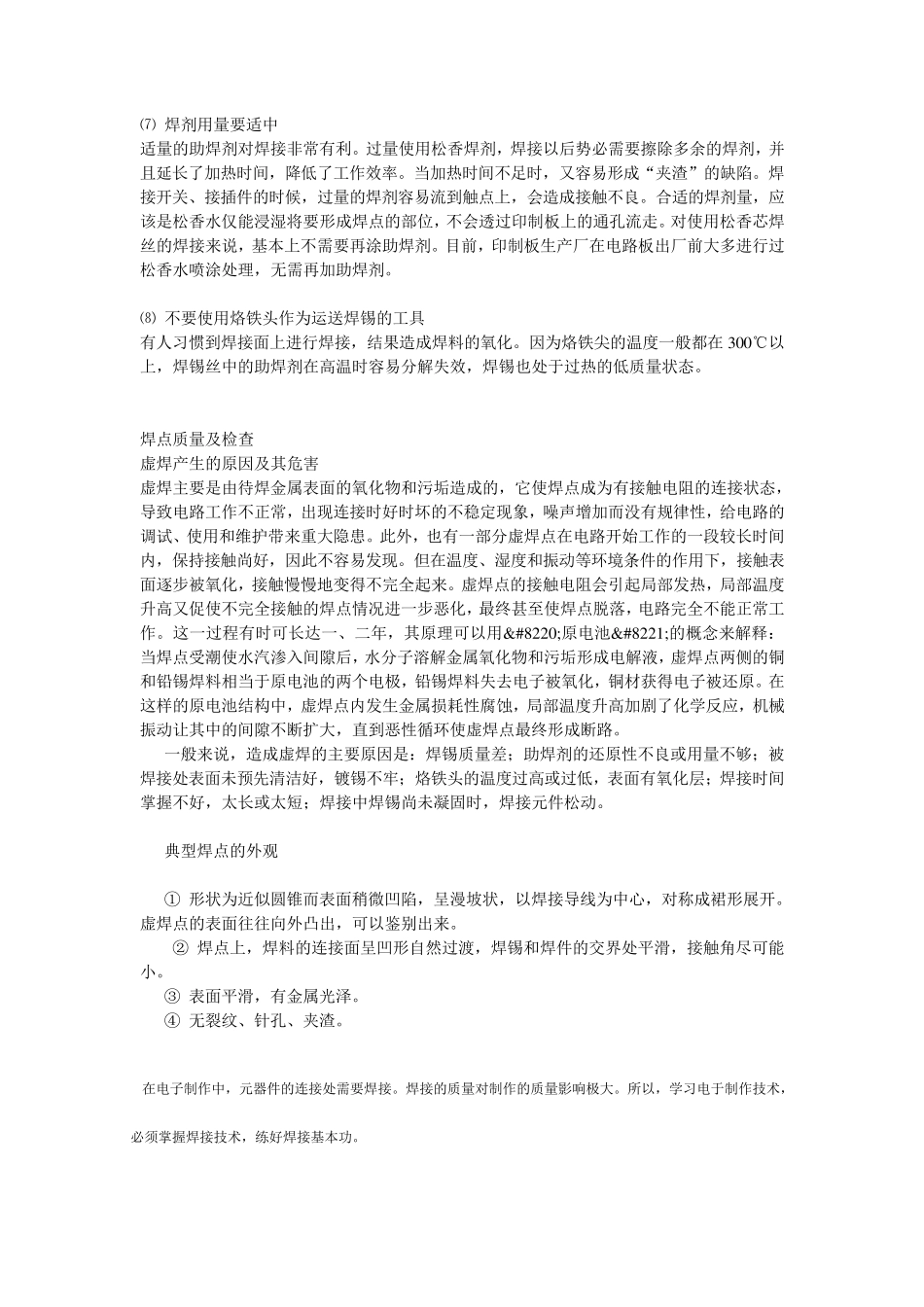

电路板焊接方法_第3页
3/9
手工烙铁焊接的基本技能 使用电烙铁进行手工焊接,掌握起来并不困难,但是又有一定的技术要领。长期从事电子产品生产的人们是从四个方面提高焊接的质量:材料、工具、方法、操作者。 其中最主要的当然还是人的技能。没有经过相当时间的焊接实践和用心体验、领会,就不能掌握焊接的技术要领;即使是从事焊接工作较长时间的技术工人,也不能保证每个焊点的质量完全一致。只有充分了解焊接原理再加上用心实践,才有可能在较短的时间内学会焊接的基本技能。下面介绍的一些具体方法和注意要点,都是实践经验的总结,是初学者迅速掌握焊接技能的捷径。 初学者应该勤于练习,不断提高操作技艺 焊接操作的正确姿势 掌握正确的操作姿势,可以保证操作者的身心健康,减轻劳动伤害。为减少焊剂加热时挥发出的化学物质对人的危害,减少有害气体的吸入量,一般情况下,烙铁到鼻子的距离应该不少于 20cm,通常以 30cm 为宜。 焊锡丝的拿法 电烙铁使用以后,一定要稳妥地插放在烙铁架上,并注意导线等其他杂物不要碰到烙铁头,以免烫伤导线,造成漏电等事故。 5.2.3.2 手工焊接操作的基本步骤 掌握好电烙铁的温度和焊接时间,选择恰当的烙铁头和焊点的接触位置,才可能得到良好的焊点。正确的手工焊接操作过程可以分成五个步骤 步骤一:准备施焊 左手拿焊丝,右手握烙铁,进入备焊状态。要求烙铁头保持干净,无焊渣等氧化物,并在表面镀有一层焊锡。 步骤二:加热焊件 烙铁头靠在两焊件的连接处,加热整个焊件全体,时间大约为 1~2 秒钟。对于在印制板上焊接元器件来说,要注意使烙铁头同时接触两个被焊接物。 步骤三:送入焊丝 焊件的焊接面被加热到一定温度时,焊锡丝从烙铁对面接触焊件。注意:不要把焊锡丝送到烙铁头上! 步骤四:移开焊丝 当焊丝熔化一定量后,立即向左上 45 度方向移开焊丝 步骤五:移开烙铁 焊锡浸润焊盘和焊件的施焊部位以后,向右上 45 度方向移开烙铁,结束焊接。从第三步开始到第五步结束,时间大约也是1~2s。 焊接温度与加热时间 加热时间对焊件和焊点的影响及其外部特征是什么呢?如果加热时间不足,会使焊料不能充分浸润焊件,形成松香夹渣而虚焊。反之,过量的加热,除有可能造成元器件损坏以外,还 有如下危害和外部特征: ⑴ 焊点的外观变差。如果焊锡已经浸润焊件以后还继续进行过量的加热,将使助焊剂全部挥发,造成熔态焊锡过热,降低浸润性能;当烙铁离开时容易拉出锡尖,同时焊点表面发...
