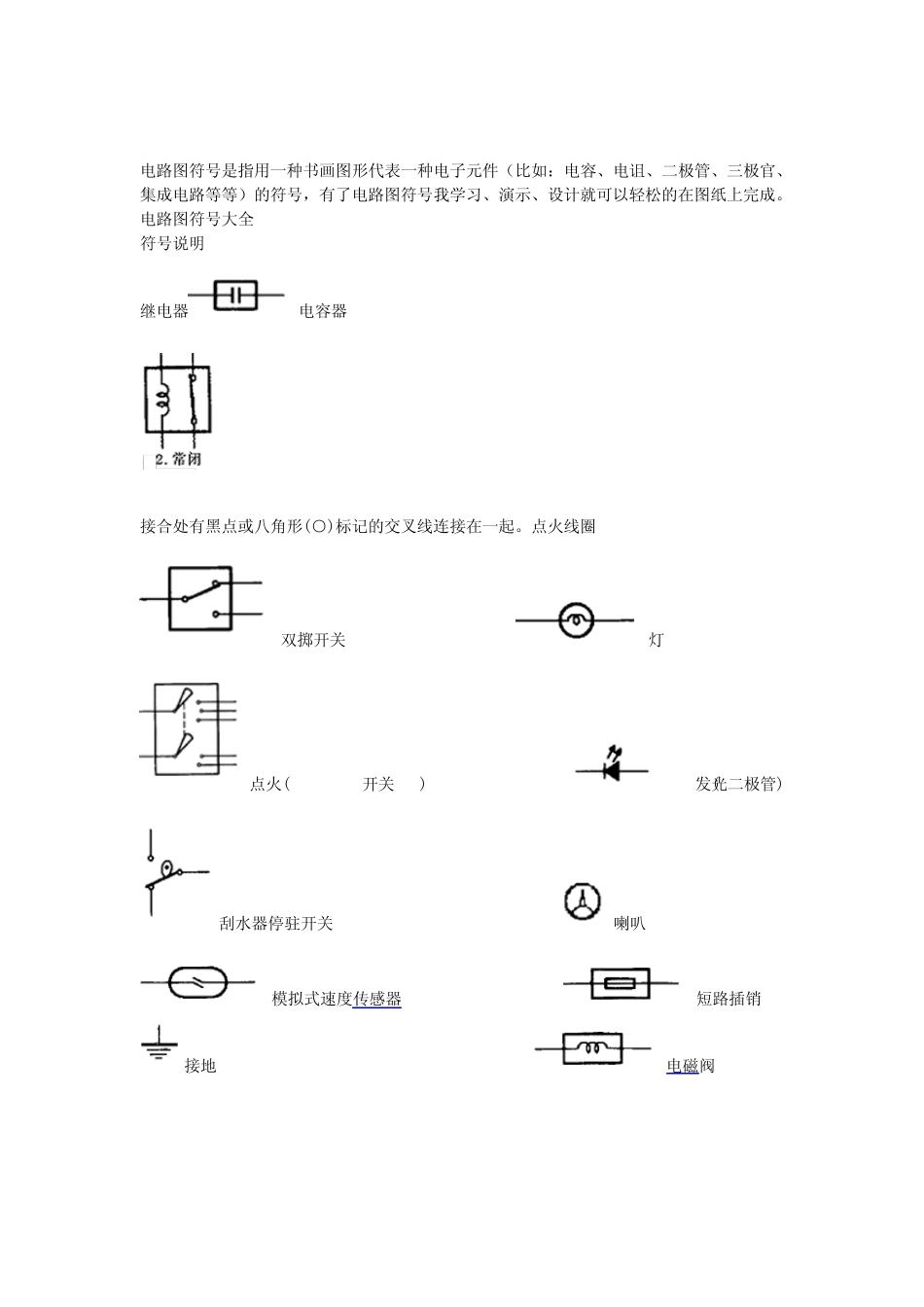

控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电动机 M 异布电动机 MA 同布电动机 MS 直流电动机 MD 绕线转子感应电动机 MW 鼠笼型电动机 MC 电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS 电磁锁 YL 跳闸线圈 YT 合闸线圈 YC 气动执行器 YPAYA 电动执行器 YE 发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV 电加热器加热元件 EE 感应线圈电抗器 L 励磁线圈 LF 消弧线圈 LA 滤波电容器 LL 电诅器变诅器 R 电位器 RP 热敏电诅 RT 光敏电诅 RL 压敏电诅 RPS 接地电诅 RG 放电电诅 RD 启动变诅器 RS 频敏变诅器 RF 限流电诅器 RC 光电池热电传感器 B 压力变换器 BP 温度变换器 BT 速度变换器 BV 时间测量传感器 BT1BK 液位测量传感器 BL 温度测量传感器 BHBM 电路图符号是指用一种书画图形代表一种电子元件（比如：电容、电诅、二极管、三极官、集成电路等等）的符号，有了电路图符号我学习、演示、设计就可以轻松的在图纸上完成。 电路图符号大全 符号说明 继电器电容器 接合处有黑点或八角形(○)标记的交叉线连接在一起。点火线圈 双掷开关 灯 点火(dian huo)开关 LED(发光二极管) 刮水器停驻开关 喇叭 模拟式速度传感器 短路插销 接地 电磁阀 大灯 扬声器 点烟器 双掷继电器 断路器 电诅器 二极管稳压管 相称于一个简单的电压调节器。 电机 还有一种电路图符号是字符表示电子元件的，下面是字符电路图符号大全： AAT 电源自动投入装置 AC 交流电 DC 直流电 FU 熔断器 G 发电机 M 电动机 HG 绿灯 HR 红灯 HW 白灯 HP 光字牌 K 继电器 KA(NZ) 电流继电器(负序零序) KD 差动继电器 KF 闪光继电器 KH 热继电器 KM 中间继电器 KOF 出口中间继电器 KS 信号继电器 KT 时间继电器 KV(NZ) 电压继电器(负序零序) KP 极化继电器 KR 干簧继电器 KI 诅抗继电器 KW(NZ) 功率方向继电器(负序零序) KM 接触器 KA 瞬时继电器 ； 瞬时有或无继电器；交流继电器 KV电压继电器 L 线路 QF 断路器 QS 隔离开关 T 变压器 TA 电流互感器 TV 电压互感器 W 直流母线 YC 合闸线圈 YT 跳闸线圈 PQS 有功无功视在功率 EUI 电动势电压电流 SE 实验按钮 SR 复归按钮 f 频率 Q——电路的开关器件 FU——熔断器 FR——热继电器 KM——接触器 KA...
