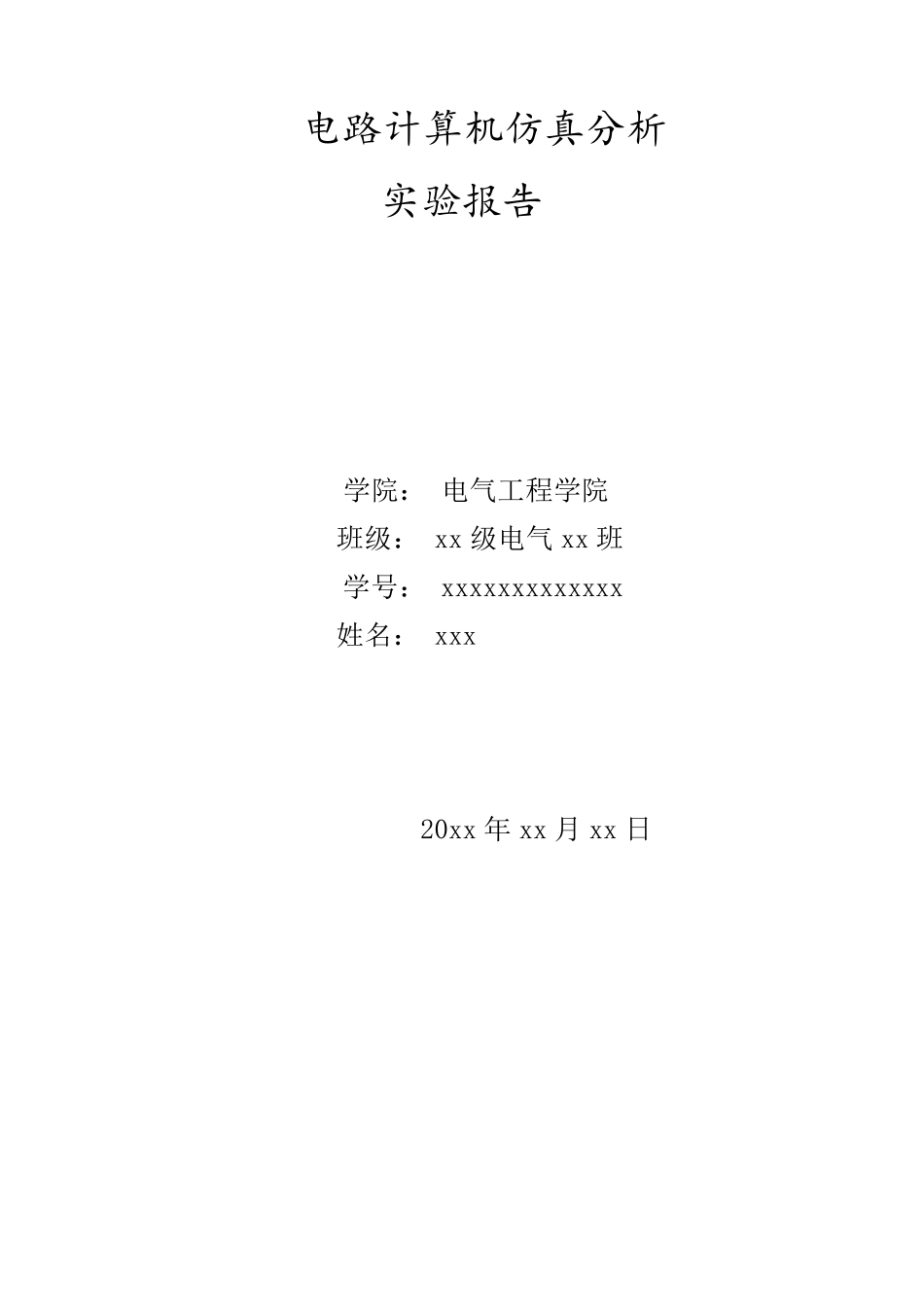

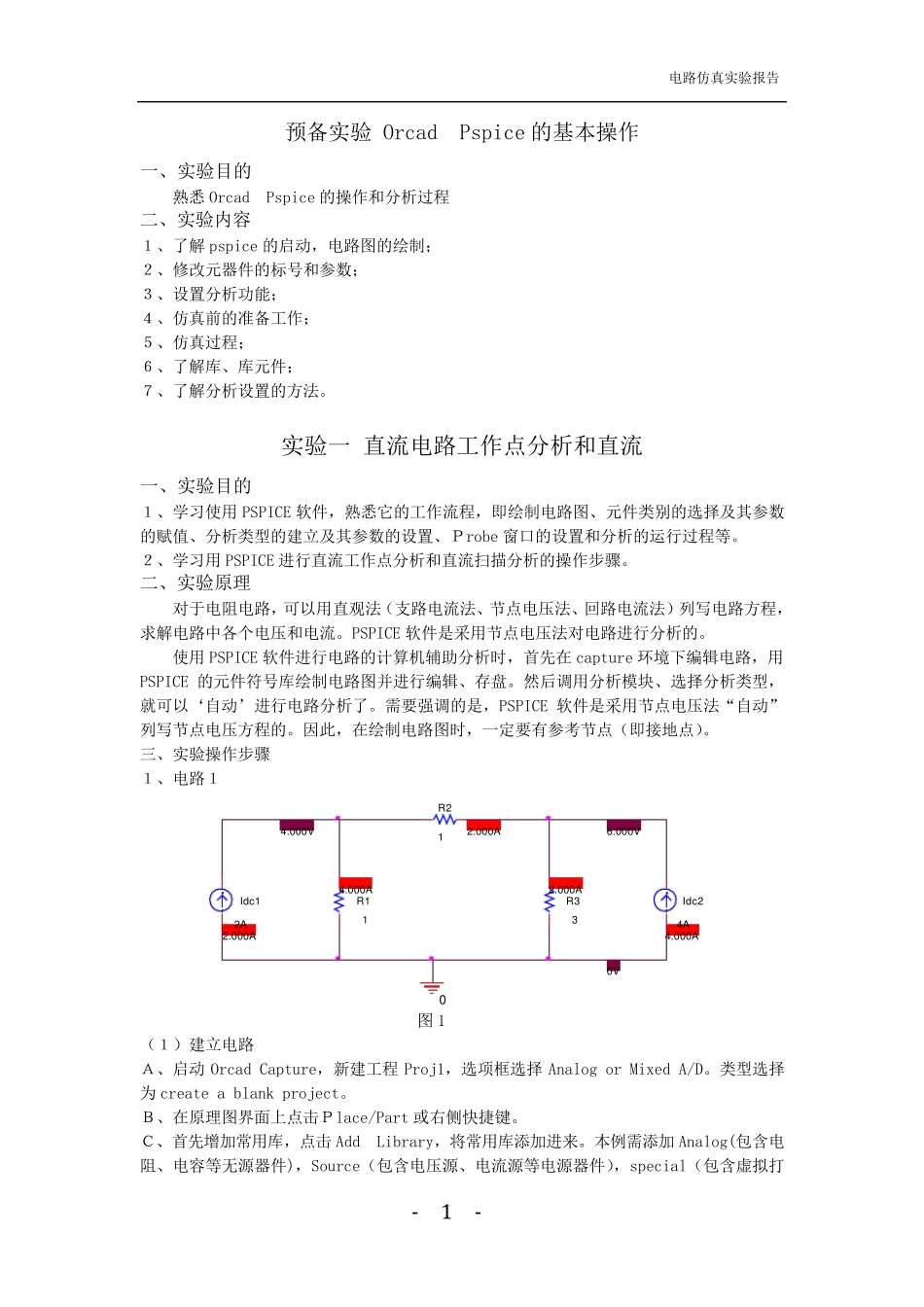

电路计算机仿真分析 实验报告 学院： 电气工程学院 班级： xx 级电气xx 班 学号： xxxxxxxxxxxxx 姓名： xxx 20xx 年 xx 月 xx 日 电 路 仿 真 实 验 报 告 - 1 - 预 备 实 验 Orcad Pspice 的 基 本 操 作 一 、 实 验 目 的 熟 悉 Orcad Pspice 的 操 作 和 分 析 过 程 二 、 实 验 内 容 １ 、 了 解 pspice 的 启 动 ， 电 路 图 的 绘 制 ； ２ 、 修 改 元 器 件 的 标 号 和 参 数 ； ３ 、 设 置 分 析 功 能 ； ４ 、 仿 真 前 的 准 备 工 作 ； ５ 、 仿 真 过 程 ； ６ 、 了 解 库 、 库 元 件 ； ７ 、 了 解 分 析 设 置 的 方 法 。 实 验 一 直 流 电 路 工 作 点 分 析 和 直 流 一 、 实 验 目 的 １ 、 学 习 使 用 PSPICE 软 件 ， 熟 悉 它 的 工 作 流 程 ， 即 绘 制 电 路 图 、 元 件 类 别 的 选 择 及 其 参 数的 赋 值 、 分 析 类 型 的 建 立 及 其 参 数 的 设 置 、 Ｐ robe 窗 口 的 设 置 和 分 析 的 运 行 过 程 等 。 ２ 、 学 习 用 PSPICE 进 行 直 流 工 作 点 分 析 和 直 流 扫 描 分 析 的 操 作 步 骤 。 二 、 实 验 原 理 对 于 电 阻 电 路 ， 可 以 用 直 观 法 （ 支 路 电 流 法 、 节 点 电 压 法 、 回 路 电 流 法 ） 列 写 电 路 方 程 ，求 解 电 路 中 各 个 电 压 和 电 流 。 PSPICE 软 件 是 采 用 节 点 电 压 法 对 电 路 进 行 分 析 的 。 使 用 PSPICE 软 件 进 行 电 路 的 计 算 机 辅 助 分 析 时 ， 首 先 在 capture 环 境下编辑电 路 ， 用 PSPICE 的 元 件 符号 库 绘 制 电 路 图 并进 行 编辑、 存盘。 然后调用 分 析 模块、 选 择 分 析 类 型 ，就可 以 ‘自动 ’进 行 电 路 分 析 了 。 需要强调的 是 ， PSPICE 软 件 是 采 用 节 点 电 压 法 “自动 ”列 写 节 点 电 压 方 程 的 。 因此， 在 绘 制 电 路 图 时 ， 一 定要有参 考节 点 （ 即 接地点 ）。 三、 实 验 操 ...
