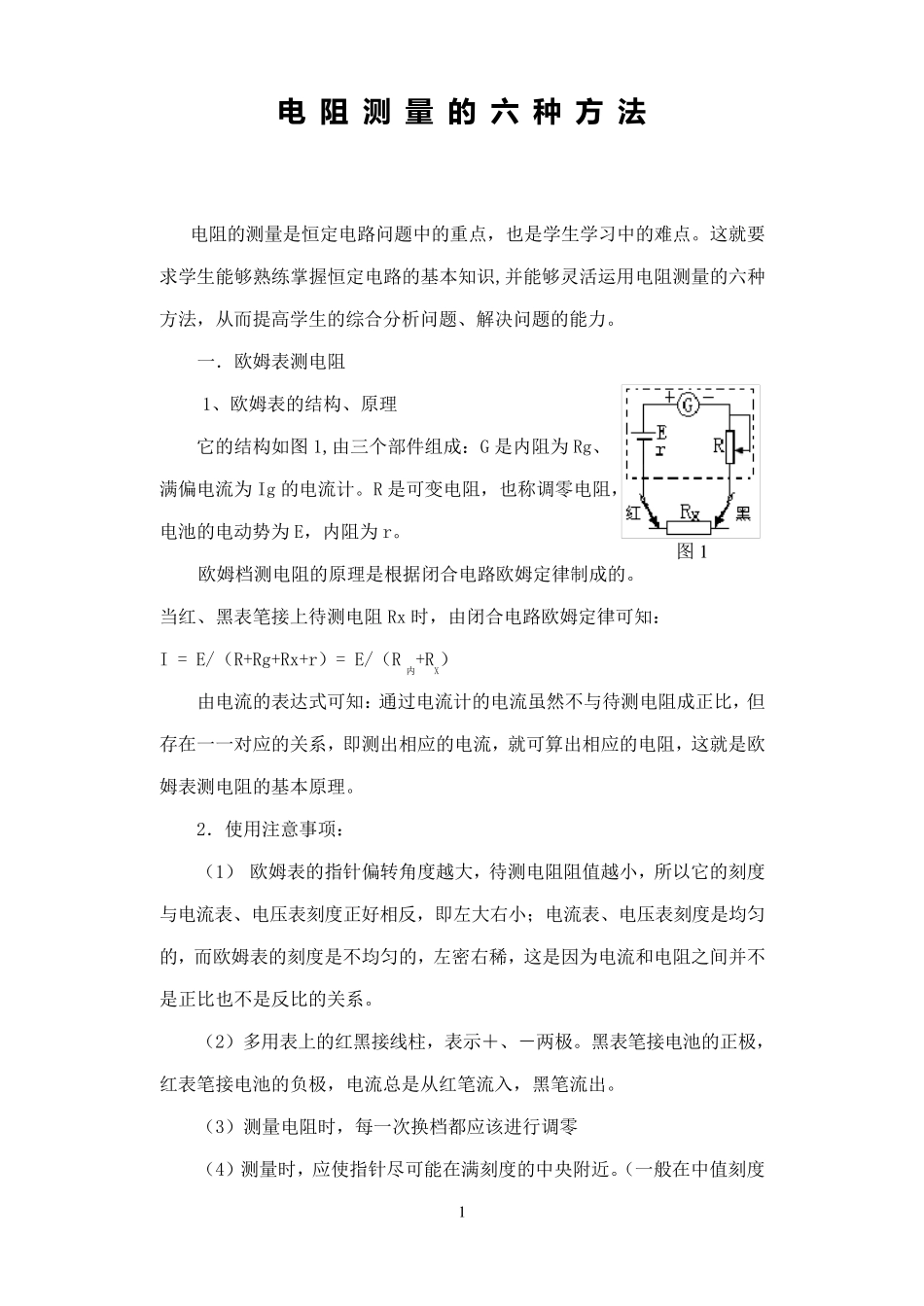

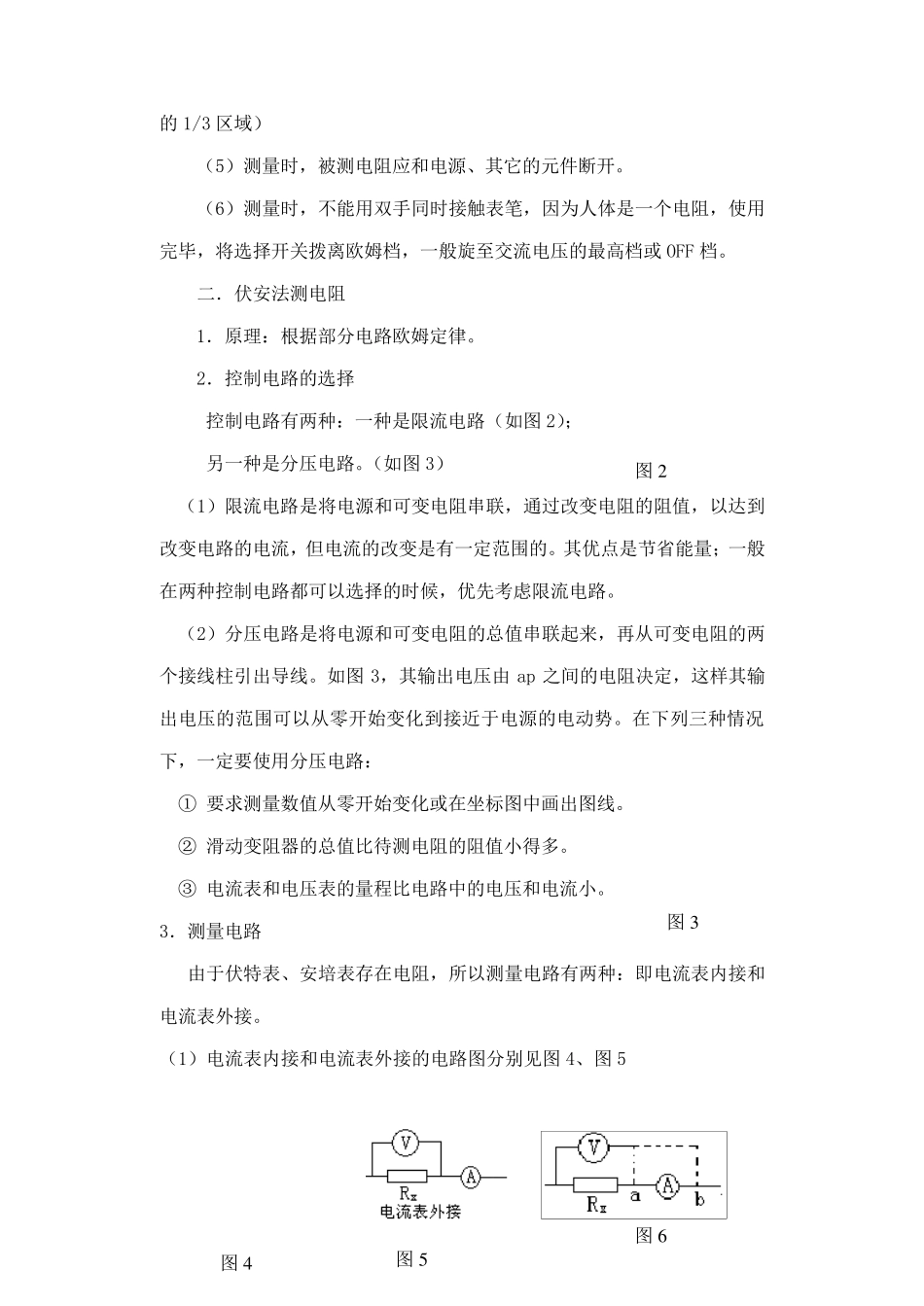

1 电 阻 测 量 的 六 种 方 法 电阻的测量是恒定电路问题中的重点,也是学生学习中的难点。这就要求学生能够熟练掌握恒定电路的基本知识,并能够灵活运用电阻测量的六种方法,从而提高学生的综合分析问题、解决问题的能力。 一.欧姆表测电阻 1、欧姆表的结构、原理 它的结构如图 1,由三个部件组成:G 是内阻为 Rg、 满偏电流为 Ig 的电流计。R 是可变电阻,也称调零电阻, 电池的电动势为 E,内阻为 r。 欧姆档测电阻的原理是根据闭合电路欧姆定律制成的。 当红、黑表笔接上待测电阻Rx 时,由闭合电路欧姆定律可知: I = E/(R+Rg+Rx+r)= E/(R内+RX) 由电流的表达式可知:通过电流计的电流虽然不与待测电阻成正比,但存在一一对应的关系,即测出相应的电流,就可算出相应的电阻,这就是欧姆表测电阻的基本原理。 2.使用注意事项: (1) 欧姆表的指针偏转角度越大,待测电阻阻值越小,所以它的刻度与电流表、电压表刻度正好相反,即左大右小;电流表、电压表刻度是均匀的,而欧姆表的刻度是不均匀的,左密右稀,这是因为电流和电阻之间并不是正比也不是反比的关系。 (2)多用表上的红黑接线柱 ,表示 + 、- 两 极 。黑表笔接电池的正极 ,红表笔接电池的负 极 ,电流总 是从红笔流入 ,黑笔流出。 (3)测量电阻时,每 一次 换 档都 应该 进 行 调零 (4)测量时,应使指针尽 可能在满刻度的中央 附 近 。(一般 在中值刻度图 1 2 的 1/3 区 域 ) ( 5) 测 量 时 , 被 测 电 阻 应 和 电 源 、 其 它 的 元 件 断 开 。 ( 6) 测 量 时 , 不 能 用 双 手 同 时 接 触 表 笔 , 因 为 人 体 是 一 个 电 阻 , 使 用完 毕 , 将 选 择 开 关 拨 离 欧 姆 档 , 一 般 旋 至 交 流 电 压 的 最 高 档 或 OFF 档 。 二 . 伏 安 法 测 电 阻 1. 原 理 : 根 据 部 分 电 路 欧 姆 定 律 。 2. 控 制 电 路 的 选 择 控 制 电 路 有 两 种 : 一 种 是 限 流 电 路 ( 如 图 2); 另 一 种 是 分 压 电 路 。( 如 图 3) ( 1) 限 流 电 路 是 将 电 源 和 可 变 电 阻 串 联 , 通 过 改 变 电 阻 的 阻 值 , 以 达 到改 变 电 路 的 电 流 , 但 电 流 的 改...
