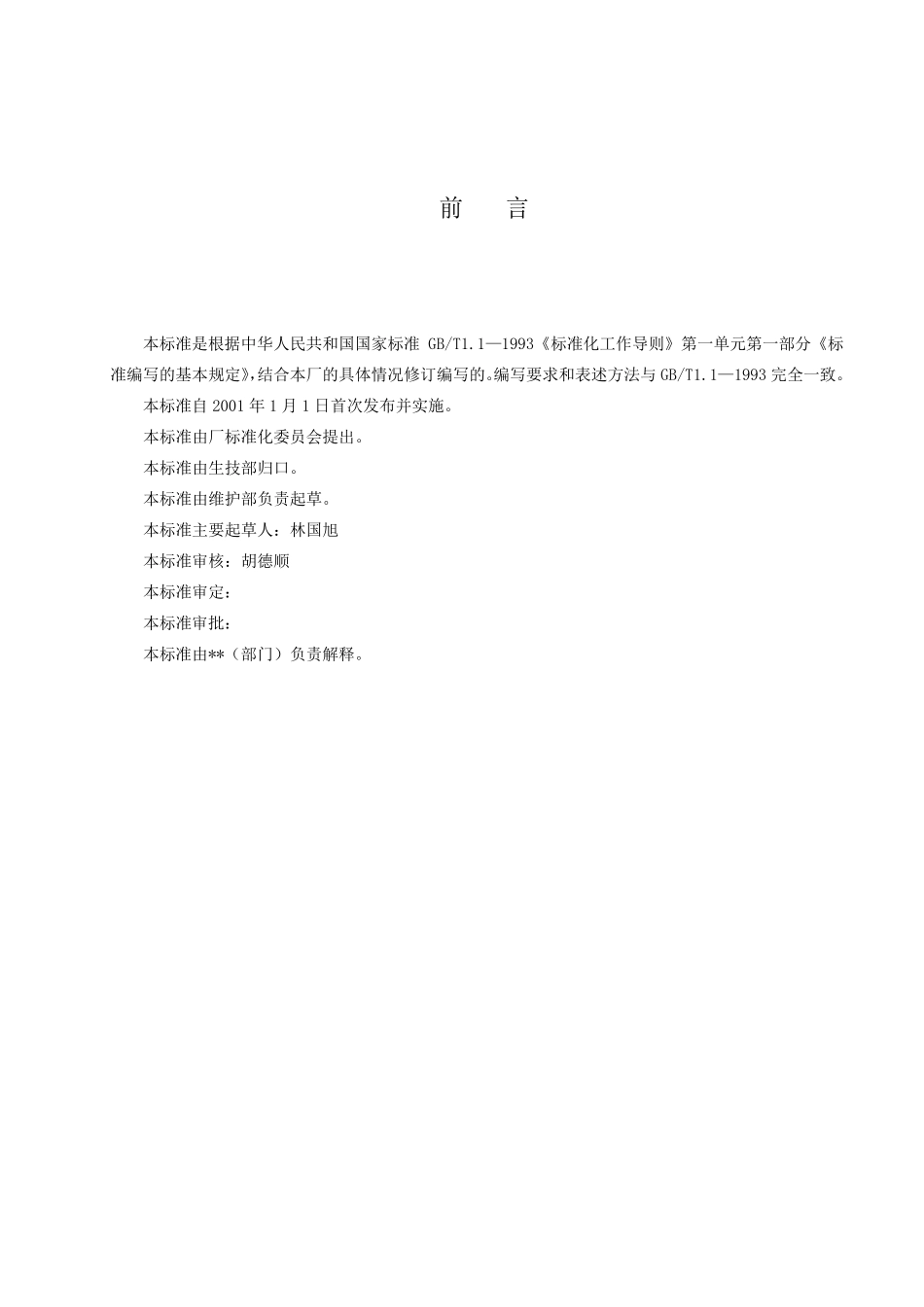

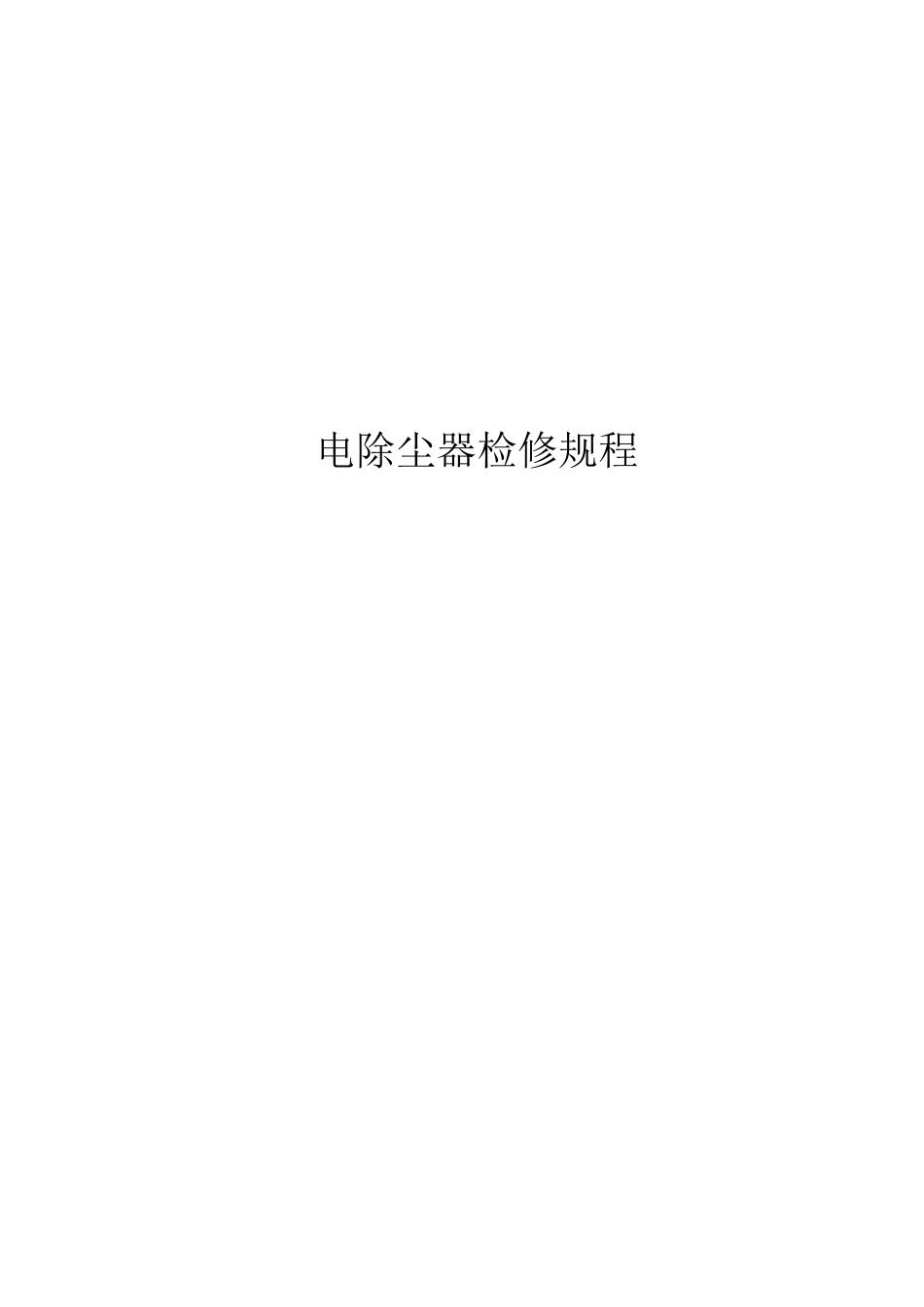

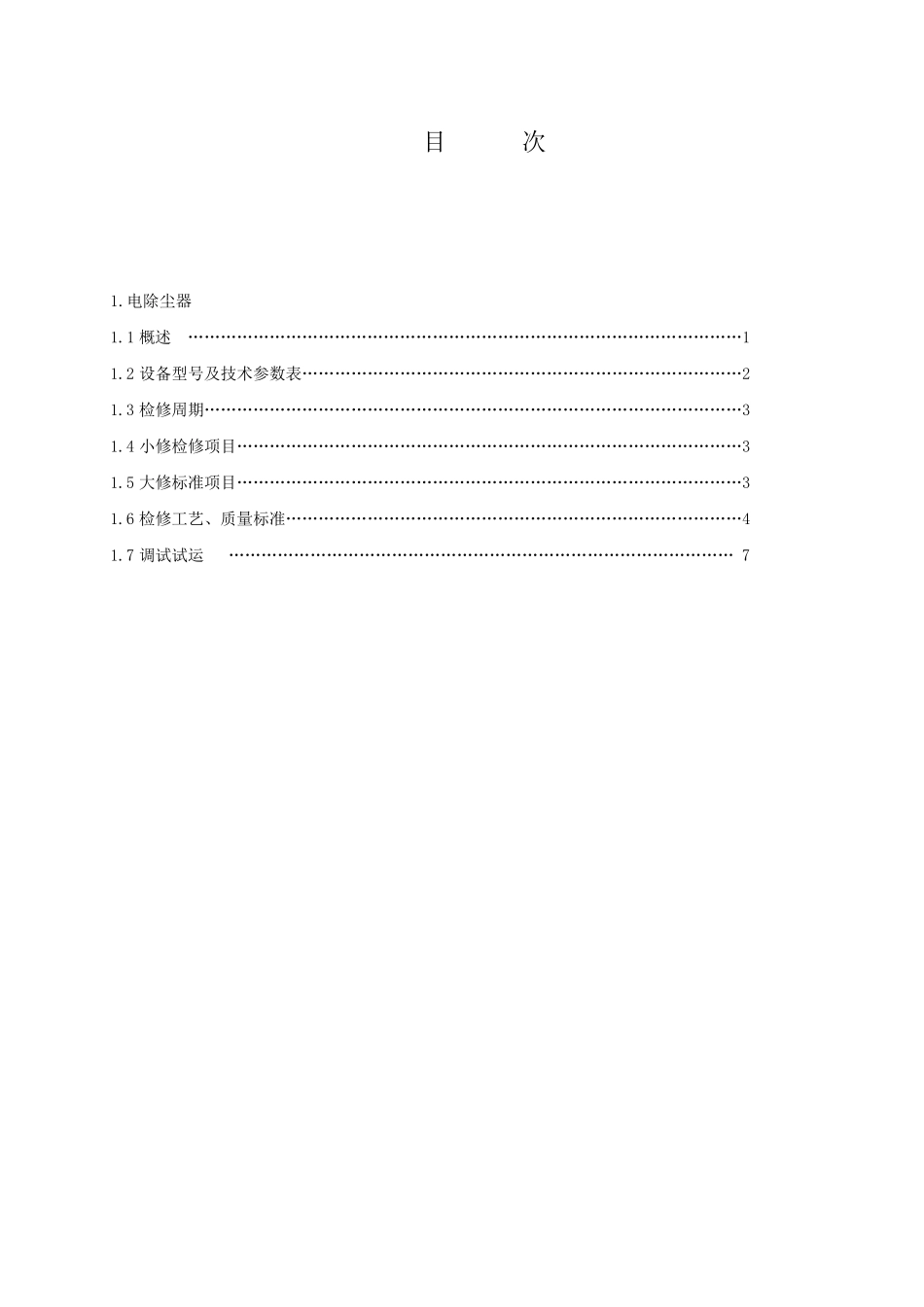

电除尘器检修规程 前 言 本标准是根据中华人民共和国国家标准GB/T1.1—1993《标准化工作导则》第一单元第一部分《标准编写的基本规定》,结合本厂的具体情况修订编写的。编写要求和表述方法与 GB/T1.1—1993 完全一致。 本标准自 2001 年 1 月 1 日首次发布并实施。 本标准由厂标准化委员会提出。 本标准由生技部归口。 本标准由维护部负责起草。 本标准主要起草人:林国旭 本标准审核:胡德顺 本标准审定: 本标准审批: 本标准由**(部门)负责解释。 目 次 1.电除尘器 1.1 概述 …………………………………………………………………………………………1 1.2 设备型号及技术参数表………………………………………………………………………2 1.3 检修周期………………………………………………………………………………………3 1.4 小修检修项目…………………………………………………………………………………3 1.5 大修标准项目…………………………………………………………………………………3 1.6 检修工艺、质量标准…………………………………………………………………………4 1.7 调试试运 ………………………………………………………………………………… 7 1 电除尘器检修规程 1 .1 概述 本设备由鞍山冶金设计研究总院设计,安徽蚌埠设计制造型号EE254m2。型式为户内式、干式、卧式、板式、双室、六电场,由 承建。 电除尘器技术参数 序号 名称 单位 数量 序号 名称 单位 数量 1 流通面积 m2 250 2 处理风量 m3/h 990000 3 烟气温度 ℃ 250 4 同极间距 mm 400 5 通道数量 个 27 6 电场数量 个 6 7 极板高度 米 12.5 8 设计效率 % ≥96.7 9 积尘面积 m2 14400 10 电场风速 m/s 1.1 11 电场长度 m 3×3.84 12 处理时间 S 10.47 13 工作压力 Pa -6000 14 设备阻力 Pa ≤300 1.1.1 结构: 从结构来分可分为阴极部分,阳极部分。 钢支架 钢支架分为主柱、底梁,钢架斜撑和顶梁,它是整个电除尘器的筋骨。 阳极部分 阳极部分分为阳极板、导杆、悬挂架,阳极板又叫集尘板,它的作用是收集带有负电荷的尘粒,导杆的作用是限制阳极板的任何运动和同一排阳极板固定后,在振打器的冲击下和阳极板一起瞬间作加速较大的轴向运行,悬挂架是定位的悬挂阳极板,悬挂架本身,又固定在顶梁的工字钢上。 阴极部分 阴极部分分...
