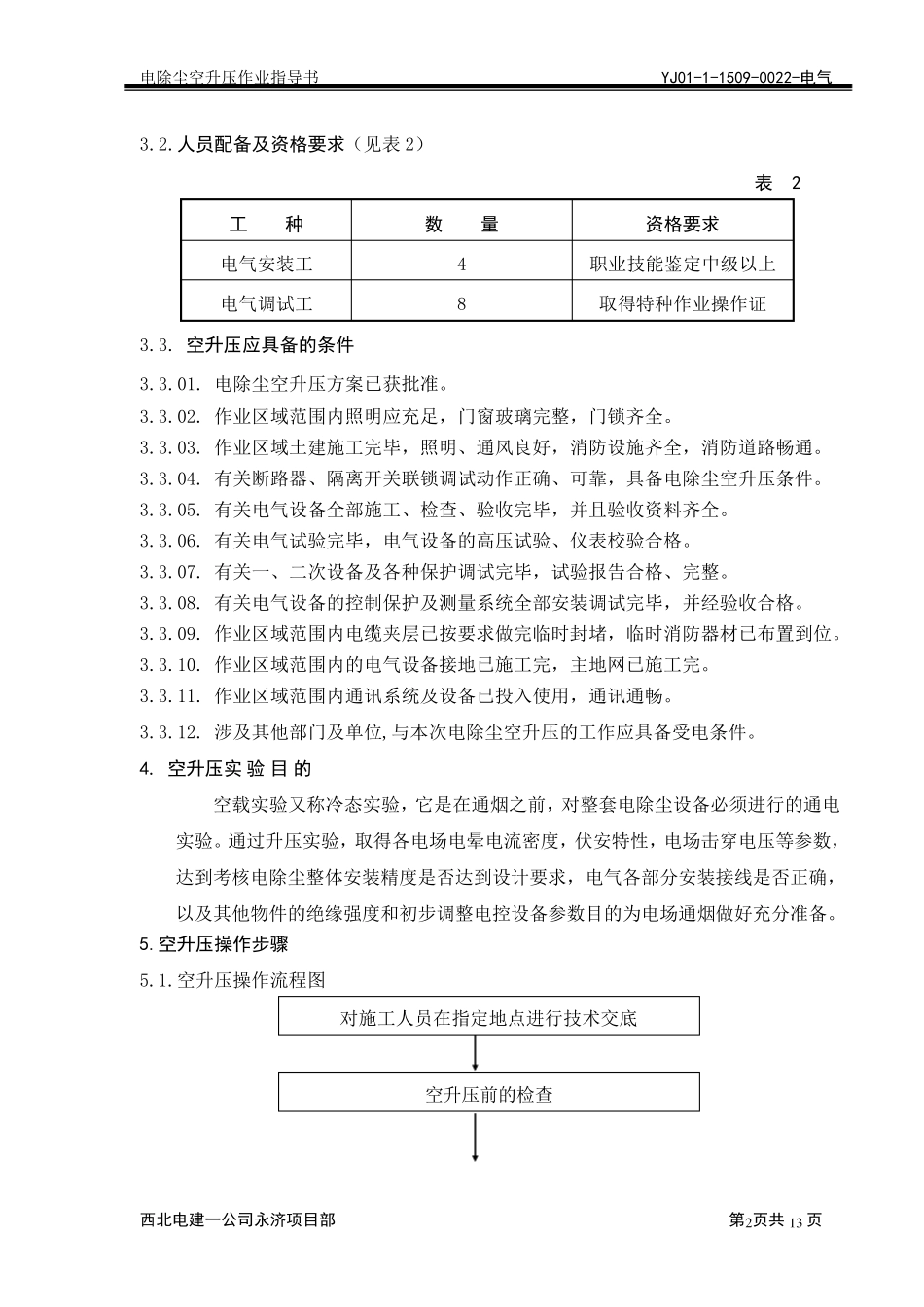

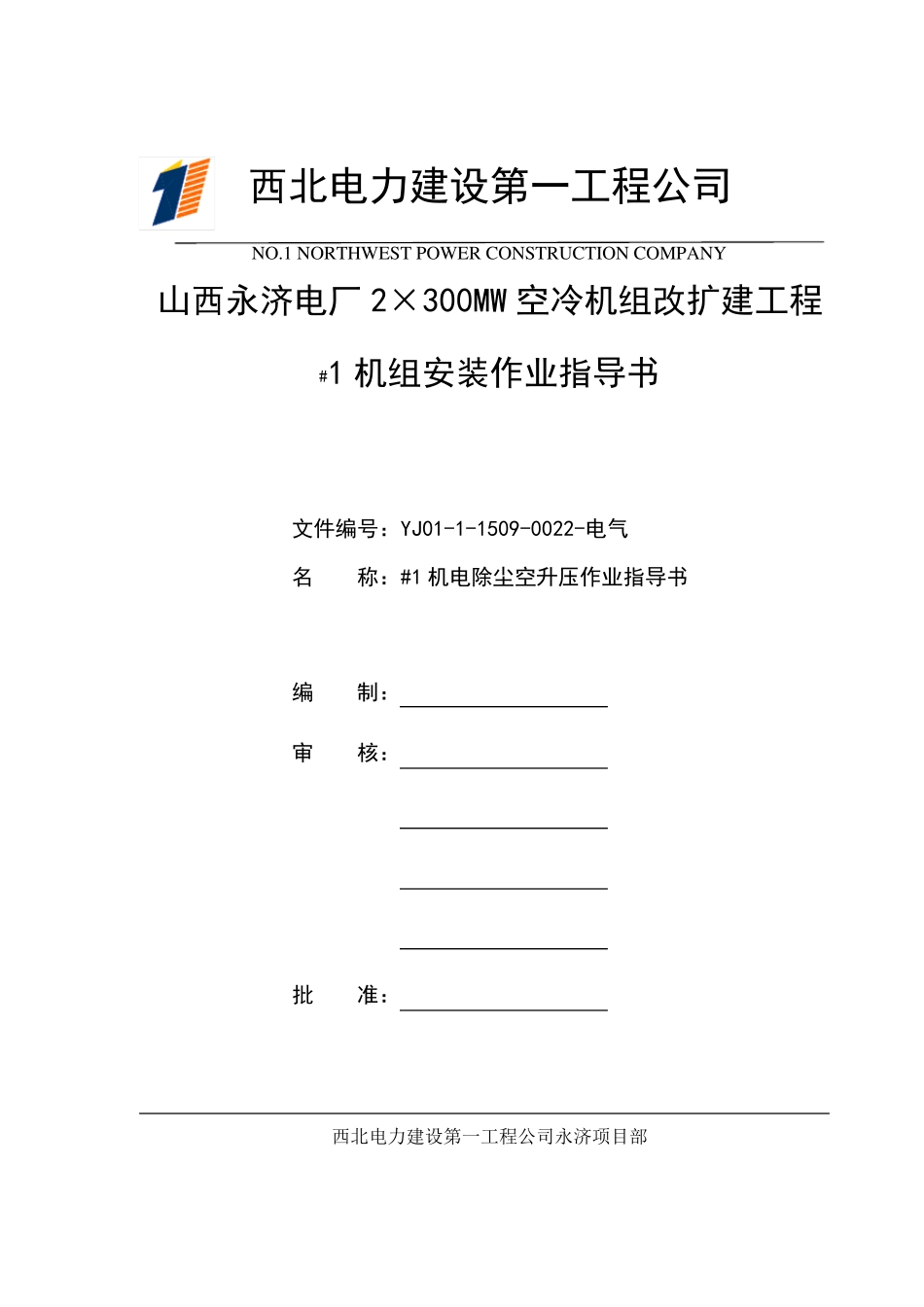

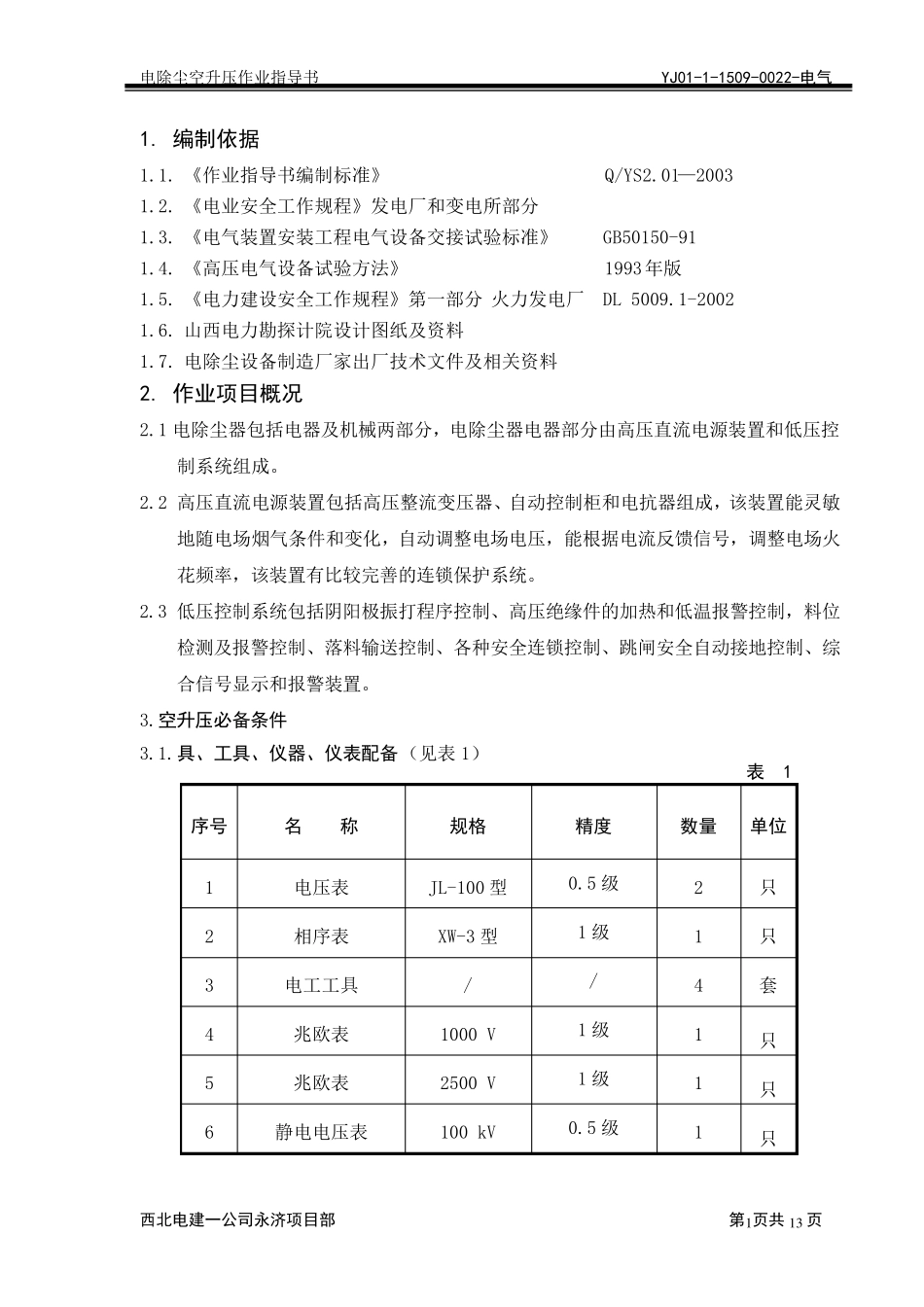

西北电力建设第一工程公司 NO.1 NORTHWEST POWER CONSTRUCTION COMPANY 山西永济电厂2×300MW 空冷机组改扩建工程 #1 机组安装作业指导书 文件编号：YJ01-1-1509-0022-电气 名 称：#1 机电除尘空升压作业指导书 编 制： 审 核： 批 准： 西北电力建设第一工程公司永济项目部 电除尘空升压作业指导书 YJ01-1-1509-0022-电气 西北电建一公司永济项目部 第1 页共1 3 页 1. 编制依据 1.1. 《作业指导书编制标准》 Q/YS2.01—2003 1.2. 《电业安全工作规程》发电厂和变电所部分 1.3. 《电气装置安装工程电气设备交接试验标准》 GB50150-91 1.4. 《高压电气设备试验方法》 1993年版 1.5. 《电力建设安全工作规程》第一部分 火力发电厂 DL 5009.1-2002 1.6. 山西电力勘探计院设计图纸及资料 1.7. 电除尘设备制造厂家出厂技术文件及相关资料 2. 作业项目概况 2.1 电除尘器包括电器及机械两部分，电除尘器电器部分由高压直流电源装置和低压控制系统组成。 2.2 高压直流电源装置包括高压整流变压器、自动控制柜和电抗器组成，该装置能灵敏地随电场烟气条件和变化，自动调整电场电压，能根据电流反馈信号，调整电场火花频率，该装置有比较完善的连锁保护系统。 2.3 低压控制系统包括阴阳极振打程序控制、高压绝缘件的加热和低温报警控制，料位检测及报警控制、落料输送控制、各种安全连锁控制、跳闸安全自动接地控制、综合信号显示和报警装置。 3.空升压必备条件 3.1.具、工具、仪器、仪表配备（见表1） 表 1 序号 名 称 规格 精度 数量 单位 1 电压表 JL-100 型 0.5 级 2 只 2 相序表 XW-3 型 1 级 1 只 3 电工工具 / / 4 套 4 兆欧 表 1000 V 1 级 1 只 5 兆欧 表 2500 V 1 级 1 只 6 静 电电压表 100 kV 0.5 级 1 只 电除尘空升压作业指导书 YJ01-1-1509-0022-电气 西北电建一公司永济项目部 第2 页共 1 3 页 3.2.人员配备及资格要求（见表2） 表 2 工 种 数 量 资格要求 电气安装工 4 职业技能鉴定中级以上 电气调试工 8 取得特种作业操作证 3.3. 空升压应具备的条件 3.3.01. 电除尘空升压方案已获批准。 3.3.02. 作业区域范围内照明应充足，门窗玻璃完整，门锁齐全。 3.3.03. 作业区域土建施工完毕，照明、通风良好，消防设施齐全，消防道路畅通。 3.3.04. 有关断路器、隔离开关联锁调试动作正...
