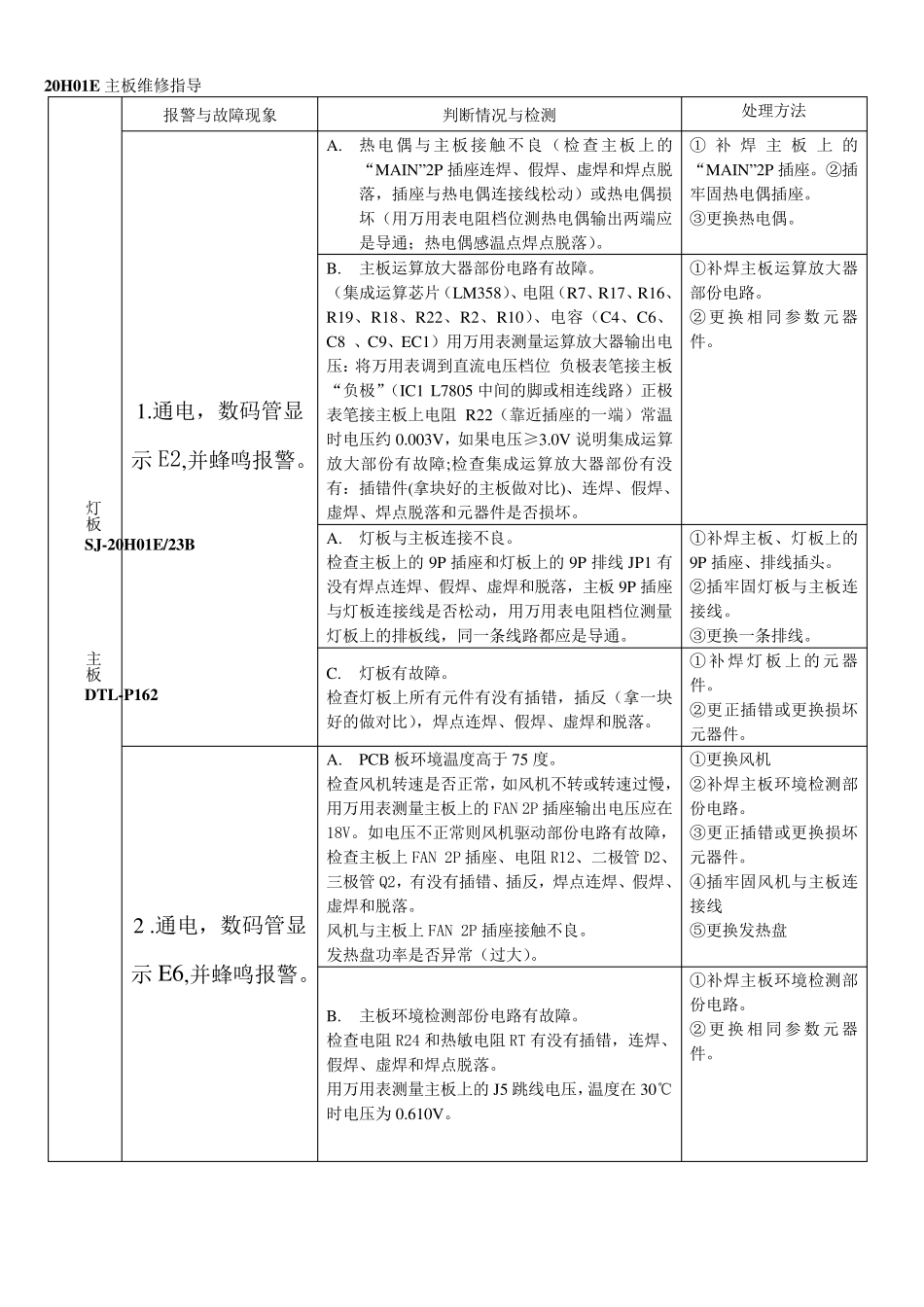

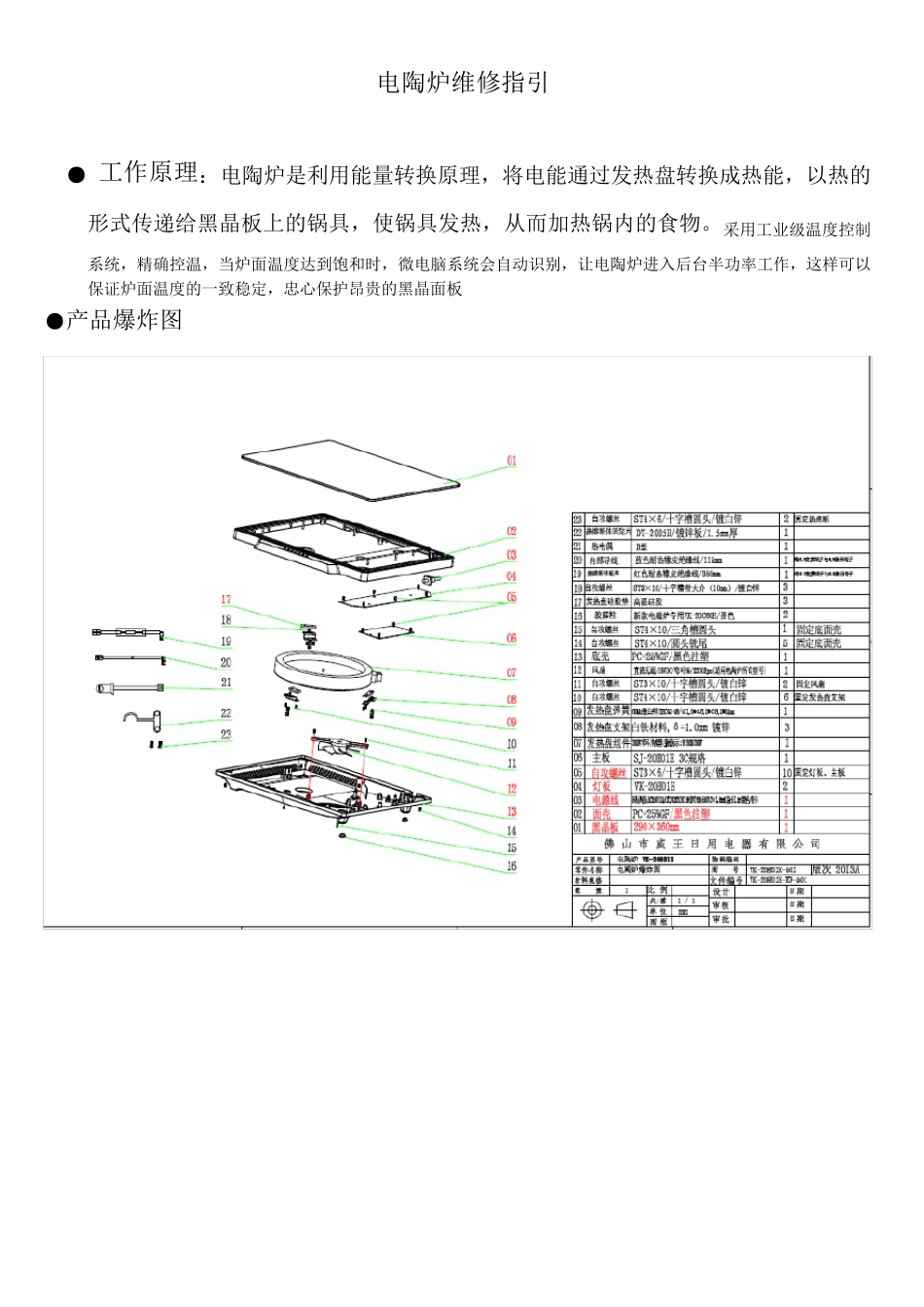

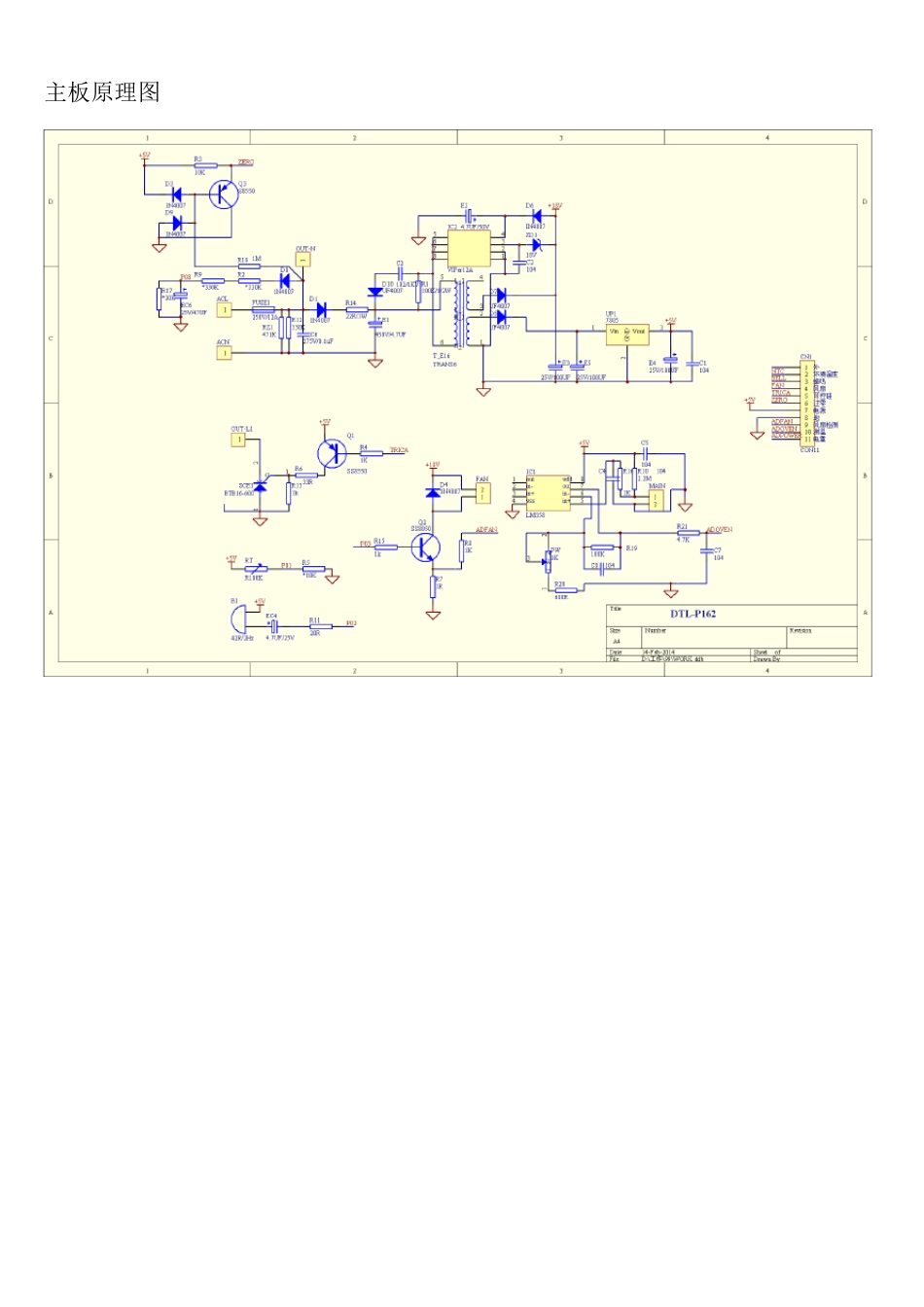

电陶炉维修指引 ● 工作原理：电陶炉是利用能量转换原理，将电能通过发热盘转换成热能，以热的形式传递给黑晶板上的锅具，使锅具发热，从而加热锅内的食物。采用工业级温度控制系统，精确控温，当炉面温度达到饱和时，微电脑系统会自动识别，让电陶炉进入后台半功率工作，这样可以保证炉面温度的一致稳定，忠心保护昂贵的黑晶面板 ●产品爆炸图 主板原理图 20H01E 主板维修指导 灯板SJ-20H01E/23B主板DTL-P162 报警与故障现象 判断情况与检测 处理方法 1.通电，数码管显示E2,并蜂鸣报警。 A. 热电偶与主板接触不良（检查主板上的“MAIN”2P 插座连焊、假焊、虚焊和焊点脱落，插座与热电偶连接线松动）或热电偶损坏（用万用表电阻档位测热电偶输出两端应是导通；热电偶感温点焊点脱落）。 ① 补 焊 主板上的“MAIN”2P 插座。②插牢固热电偶插座。 ③更换热电偶。 B. 主板运算放大器部份电路有故障。 （集成运算苾片（LM358）、电阻（R7、R17、R16、R19、R18、R22、R2、R10）、电容（C4、C6、C8 、C9、EC1）用万用表测量运算放大器输出电压：将万用表调到直流电压档位 负极表笔接主板“负极”（IC1 L7805 中间的脚或相连线路）正极表笔接主板上电阻 R22（靠近插座的一端）常温时电压约 0.003V，如果电压≥3.0V 说明集成运算放大部份有故障;检查集成运算放大器部份有没有：插错件(拿块好的主板做对比)、连焊、假焊、虚焊、焊点脱落和元器件是否损坏。 ①补焊主板运算放大器部份电路。 ② 更 换 相 同参数元器件。 A. 灯板与主板连接不良。 检查主板上的9P 插座和灯板上的9P 排线 JP1 有没有焊点连焊、假焊、虚焊和脱落，主板9P 插座与灯板连接线是否松动，用万用表电阻档位测量灯板上的排板线，同一条线路都应是导通。 ①补焊主板、灯板上的9P 插座、排线插头。 ②插牢固灯板与主板连接线。 ③更换一条排线。 C. 灯板有故障。 检查灯板上所有元件有没有插错，插反（拿一块好的做对比），焊点连焊、假焊、虚焊和脱落。 ① 补 焊 灯板上的元器件。 ②更正插错或更换损坏元器件。 2 .通电，数码管显示E6,并蜂鸣报警。 A. PCB 板环境温度高于75 度。 检查风机转速是否正常，如风机不转或转速过慢，用万用表测量主板上的FAN 2P 插座输出电压应在18V。如电压不正常则 风机驱 动部份电路有故障，检查主板上FAN 2P 插座、电阻 R12、二 极管D2、三 极管Q2，有没有插错、插反，焊点连...
