画法几何及机械制图作业答案

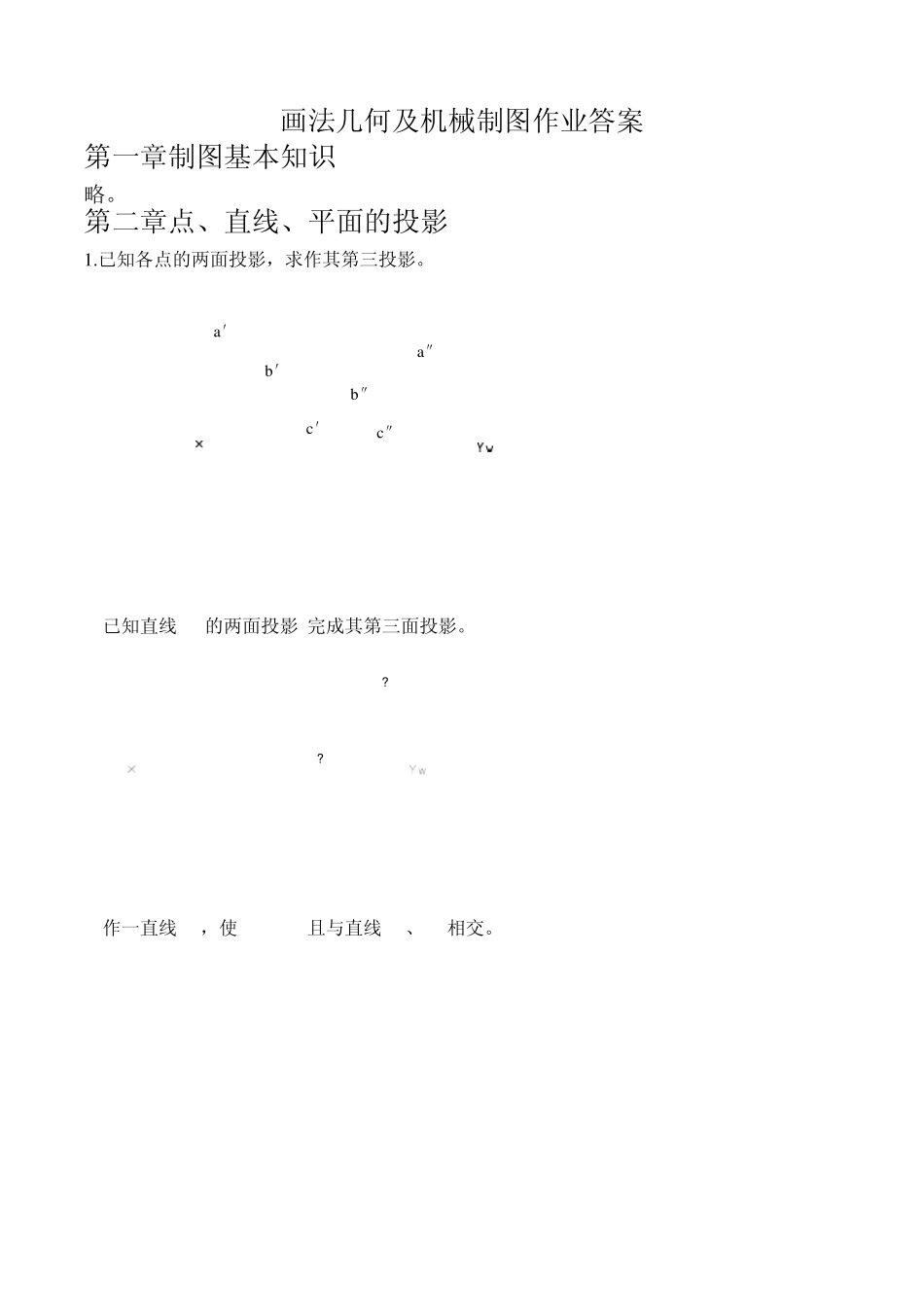

画法几何及机械制图作业答案_第1页
1/9

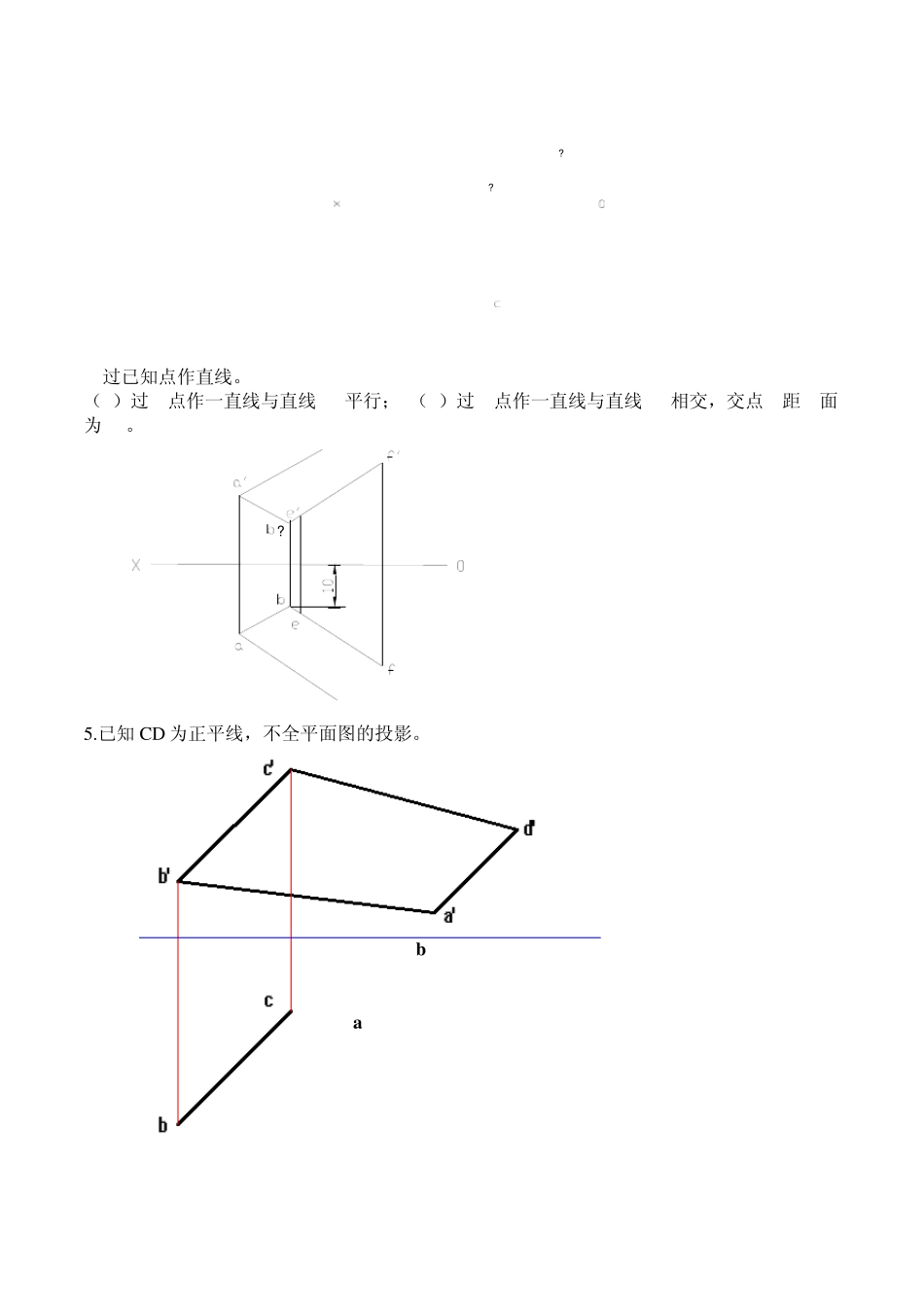

画法几何及机械制图作业答案_第2页
2/9

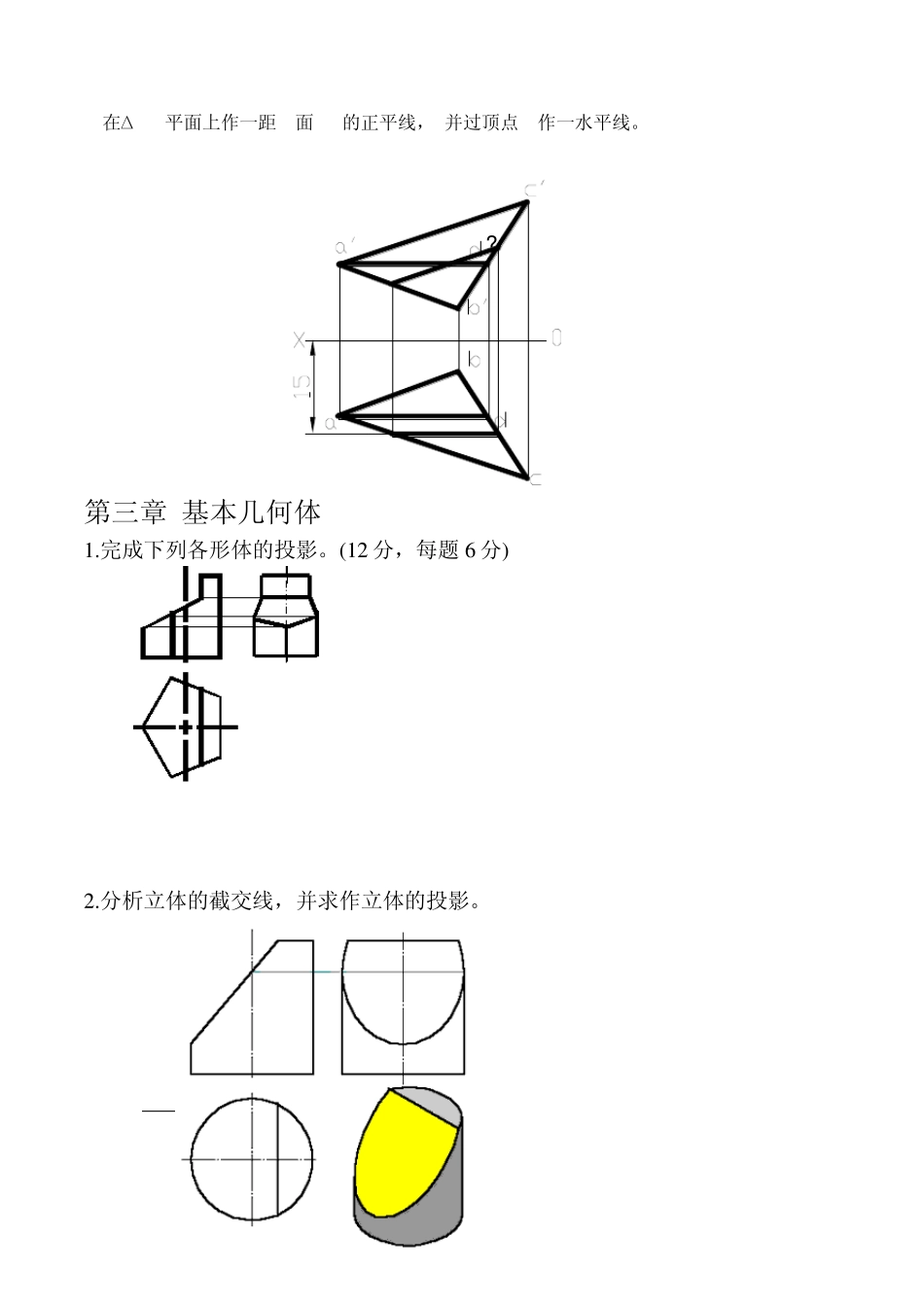

画法几何及机械制图作业答案_第3页
3/9
画法几何及机械制图作业答案 第一章制图基本知识 略。 第二章点、直线、平面的投影 1.已知各点的两面投影,求作其第三投影。 2.已知直线AB的两面投影,完成其第三面投影。?? 3.作一直线MN,使MN//AB,且与直线CD、EF相交。 a′ a″ c″ c′ b′ b″ ??) 4.过已知点作直线。 (1)过A点作一直线与直线EF平行; (2)过A点作一直线与直线EF相交,交点B距 V面为 10。 ? 5.已知CD 为正平线,不全平面图的投影。 a b 6.在∆ABC平面上作一距V面15的正平线, 并过顶点A作一水平线。? 第三章 基本几何体 1 .完成下列各形体的投影。(1 2 分,每题 6 分) 2 .分析立体的截交线,并求作立体的投影。 3 .分析立体的截交线,并求作立体的投影。 4 .分析立体的截交线,并求作立体的投影。 5 .分析立体的截交线,并求作立体的投影。 第五章 组合体的视图 1 .根据给出的俯视图,构思物体形状,并画出另两视图 2 .根据给出的俯视图,构思物体形状,并画出另两视图 3 .根据给出的俯视图,构思物体形状,并画出另两视图 4. 根据给出的俯视图,构思物体形状,并画出另两视图 5. 想像题中物体的形状,并画出第三视图。 第六章 机件常用的表达法 1.在指定位置,作A-A、B-B(局部)剖视图。 2 .将主视图、俯视图改画为局部剖视图。 3 .补出题中剖视后主视图中的缺线。(本题中为全剖视图) 4 .补出题中剖视后主视图中的缺线。(本题中为半剖视图) 第七章 标准件与常用件 1.在A3 图纸上画出螺栓连接的图形。 2.在A3 图纸上画出螺钉连接的图形。 3.已知:齿数z=40,模数m=5 标准直尺圆柱齿轮,求出da,d,df,完成两视图,标注尺寸。 4.已知:两直尺圆柱齿轮相啮合齿数z=22,模数m=3,中心距a=60mm,计算两齿轮的分度圆、齿根圆和齿顶圆直径,并完成啮合图。 第八章零件图 1.读零件图并回答问题(10分)。 (1)此零件名称是 斧盖 ,主视图采用 全 剖视。 (2)用指引线标出此零件长、宽、高三个方向的尺寸基准,并指明是哪个方向的尺寸基准。 (3)用铅笔圈出此零件图上的定位尺寸。 (4)釜盖上有 6 个 M12 的螺孔,深是 10mm ,是圆形均匀 分布的。 (5)釜盖上有 6 个 形状的槽(可用图形说明),槽宽是 23 ,槽上方有直径是 23 的沉孔。 (6)此零件表面质量要求最高的粗糙度代号是 6.3 。 (7)标题栏中 Q235-A 表示零件材料为碳素结构钢 Q235,A为质量等级。 2. ...
