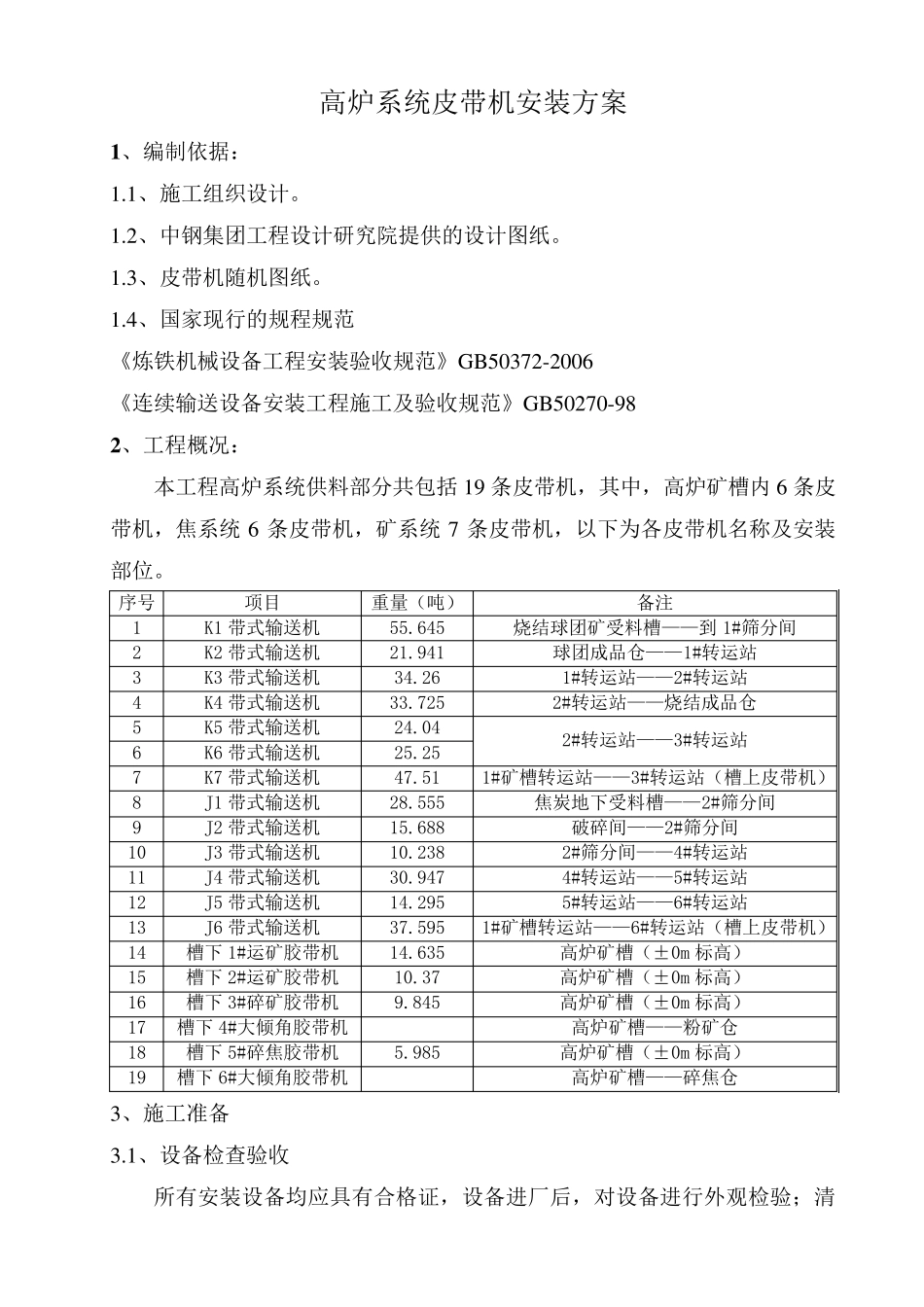

高炉系统皮带机安装方案 1 、编制依据： 1.1、施工组织设计。 1.2、中钢集团工程设计研究院提供的设计图纸。 1.3、皮带机随机图纸。 1.4、国家现行的规程规范 《炼铁机械设备工程安装验收规范》GB50372-2006 《连续输送设备安装工程施工及验收规范》GB50270-98 2 、工程概况： 本工程高炉系统供料部分共包括19 条皮带机，其中，高炉矿槽内6 条皮带机，焦系统6 条皮带机，矿系统7 条皮带机，以下为各皮带机名称及安装部位。 序号 项目 重量（吨） 备注 1 K1 带式输送机 55.645 烧结球团矿受料槽——到1#筛分间 2 K2 带式输送机 21.941 球团成品仓——1#转运站 3 K3 带式输送机 34.26 1#转运站——2#转运站 4 K4 带式输送机 33.725 2#转运站——烧结成品仓 5 K5 带式输送机 24.04 2#转运站——3#转运站 6 K6 带式输送机 25.25 7 K7 带式输送机 47.51 1#矿槽转运站——3#转运站（槽上皮带机） 8 J1 带式输送机 28.555 焦炭地下受料槽——2#筛分间 9 J2 带式输送机 15.688 破碎间——2#筛分间 10 J3 带式输送机 10.238 2#筛分间——4#转运站 11 J4 带式输送机 30.947 4#转运站——5#转运站 12 J5 带式输送机 14.295 5#转运站——6#转运站 13 J6 带式输送机 37.595 1#矿槽转运站——6#转运站（槽上皮带机） 14 槽下1#运矿胶带机 14.635 高炉矿槽（±0m 标高） 15 槽下2#运矿胶带机 10.37 高炉矿槽（±0m 标高） 16 槽下3#碎矿胶带机 9.845 高炉矿槽（±0m 标高） 17 槽下4#大倾角胶带机 高炉矿槽——粉矿仓 18 槽下5#碎焦胶带机 5.985 高炉矿槽（±0m 标高） 19 槽下6#大倾角胶带机 高炉矿槽——碎焦仓 3、施工准备 3.1、设备检查验收 所有安装设备均应具有合格证，设备进厂后，对设备进行外观检验；清点设备的型号、规格、材质、数量。发现的问题及时做好记录。设备开箱应根据施工进度，用什么开什么，开箱要认真核对装箱单。 设备检查时应注意以下几点： 3.1.1、设备的类别、规格型号及数量应与装箱单及设计图纸相符。按装箱单清点零部件、工具和附件等。 3.1.2、检查设备的外观和保护包装情况，如有缺陷、损坏、锈蚀应通知甲方代表确认，协商处理意见，并认真记录。 3.1.3、同箱内暂不安装的零部件应进行分类，放在库房内妥善保管。 3.1.4、设备和零部件上的标识不得去掉，应妥善保护，无标签的零部件应编号以便确认。 3.1....
