皮带机检修规程

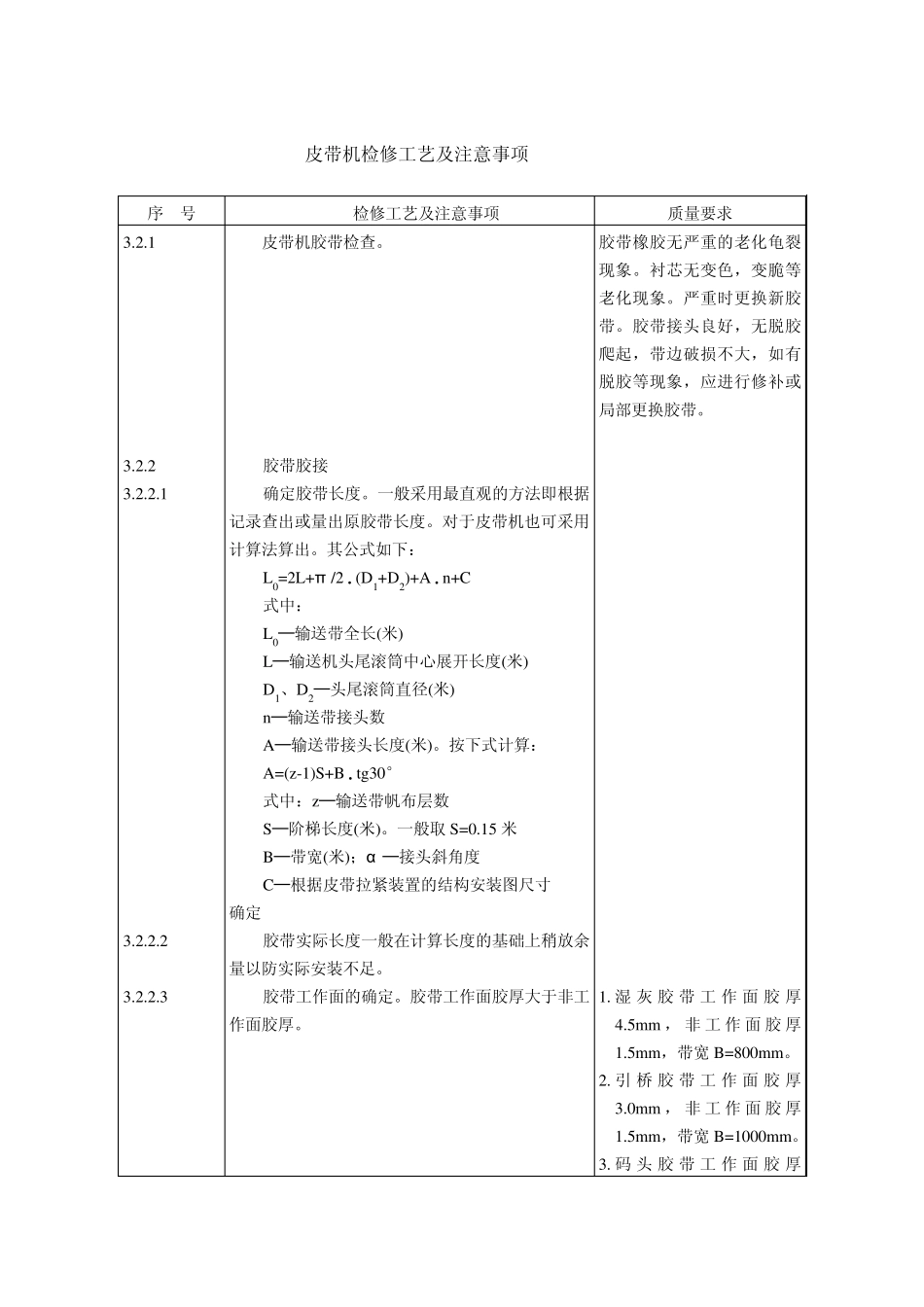

皮带机检修工艺及注意事项 序 号 检修工艺及注意事项 质量要求 3.2.1 3.2.2 3.2.2.1 3.2.2.2 3.2.2.3 皮带机胶带检查。 胶带胶接 确定胶带长度。一般采用最直观的方法即根据记录查出或量出原胶带长度。对于皮带机也可采用计算法算出。其公式如下： L0=2L+π /2·(D1+D2)+A·n+C 式中： L0─输送带全长(米) L─输送机头尾滚筒中心展开长度(米) D1、D2─头尾滚筒直径(米) n─输送带接头数 A─输送带接头长度(米)。按下式计算： A=(z -1)S+B·tg30° 式中：z ─输送带帆布层数 S─阶梯长度(米)。一般取 S=0.15 米 B─带宽(米)；α ─接头斜角度 C─根据皮带拉紧装置的结构安装图尺寸 确定 胶带实际长度一般在计算长度的基础上稍放余量以防实际安装不足。 胶带工作面的确定。胶带工作面胶厚大于非工作面胶厚。 胶带橡胶无严重的老化龟裂现象。衬芯无变色，变脆等老化现象。严重时更换新胶带。胶带接头良好，无脱胶爬起，带边破损不大，如有脱胶等现象，应进行修补或局部更换胶带。 1. 湿 灰 胶带工作 面 胶厚4.5mm ， 非 工作 面 胶厚1.5mm，带宽 B=800mm。 2. 引 桥 胶带工作 面 胶厚3.0mm ， 非 工作 面 胶厚1.5mm，带宽 B=1000mm。 3. 码 头胶带工作 面 胶厚序 号 检修工艺及注意事项 质量要求 3.2.2.4 3.2.2.5 3.2.2.6 3.2.2.7 3.2.2.8 3.2.2.9 3.2.2.10 3.2.2.11 3.2.2.12 3.2.2.13 3.2.2.14 利用驱动装置将皮带接头定位到方便胶接皮带的地点。 吊起配重。利用手拉葫芦将带式输送机的配重吊起，提升的高度视胶带接头需要量而定。 把准备胶接的胶带用夹具住。利用机架，手拉葫芦将需要接头处的胶带拉紧。皮带两侧的拉力应一致，不能一边松，一边紧，以保证接头接正。 放好木板，划好皮带中心线，皮带切口处应成90°割断皮带。 采用不易发生接头开裂现象，且兼顾到减少胶带接头损失和接头作业劳动量大小的60°角斜接头。 确定每个阶层宽尺寸及阶层数。 胶带接头确定好角度和长度尺寸以后，便在准备接头的端部划线，以备裁割。画线时，应注意接头斜面的斜向，以免刮板或卸料器顶开接头阶梯的茬口。正确的接头斜向如图所示。应注意在上，下覆盖层的对口处画出 15-20m m 的填胶缝，供胶接时放置填充胶用。 画好线后，按线标记用切掉胶带多余部分，并按阶梯逐层裁剥覆盖胶和带芯。撕皮带时应注意角尺平正，刀划时用力应适当，不允许划伤皮带下一层的带芯。 ...
