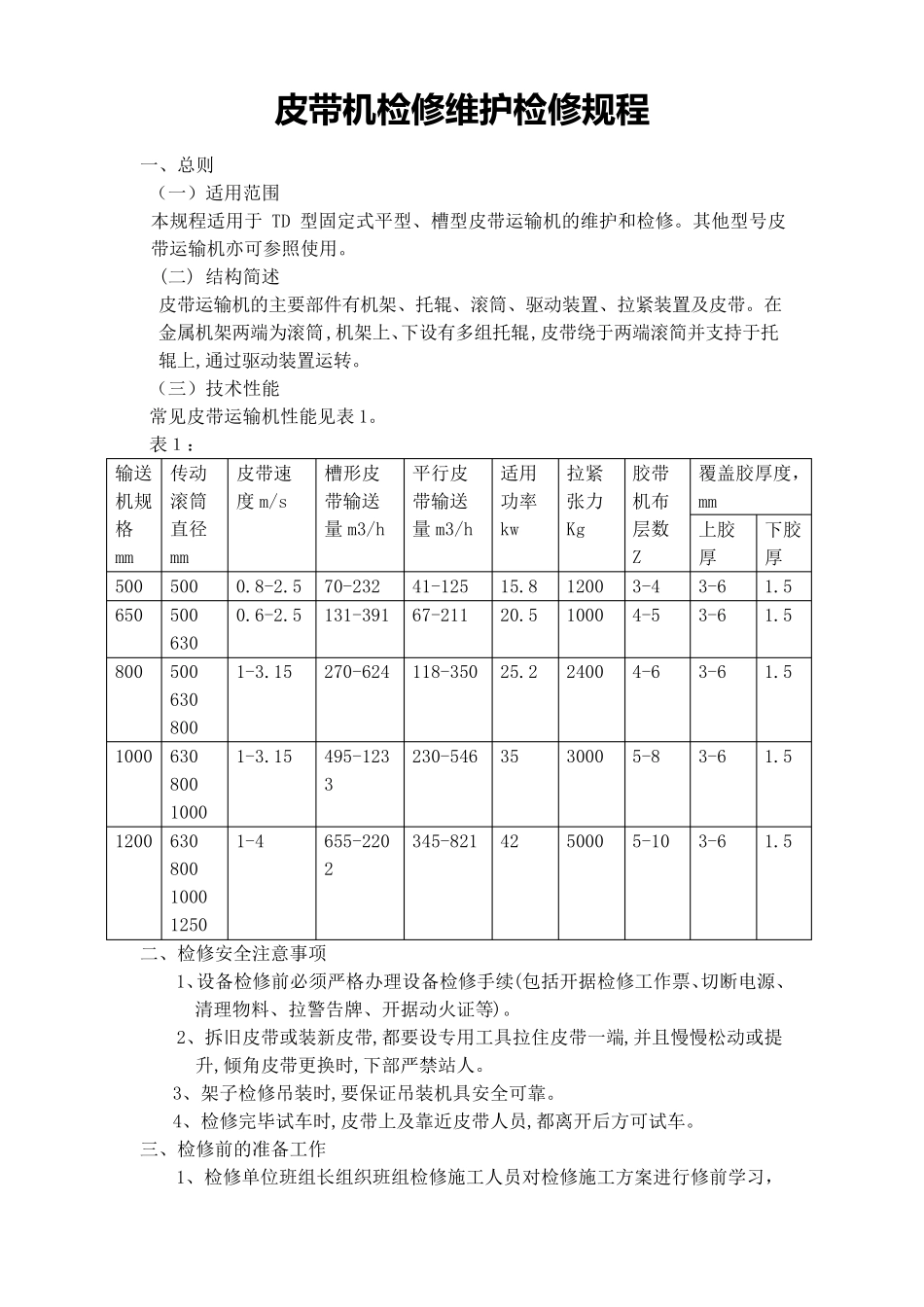

皮带机维护检修规程

皮 带 机 检 修维护检 修规程 一、总则 （一）适用范围 本规程适用于 TD 型固定式平型、槽型皮带运输机的维护和检修。其他型号皮带运输机亦可参照使用。 (二) 结构简述 皮带运输机的主要部件有机架、托辊、滚筒、驱动装置、拉紧装置及皮带。在金属机架两端为滚筒,机架上、下设有多组托辊,皮带绕于两端滚简并支持于托辊上,通过驱动装置运转。 （三）技术性能 常见皮带运输机性能见表 1。 表１： 输送机规格mm 传动滚筒直径mm 皮带速度 m/s 槽形皮带输送量 m3/h 平行皮带输送量 m3/h 适用功率 kw 拉紧张力 Kg 胶带机布 层数 Z 覆盖胶厚度，mm 上胶厚 下胶厚 500 500 0.8-2.5 70-232 41-125 15.8 1200 3-4 3-6 1.5 650 500 630 0.6-2.5 131-391 67-211 20.5 1000 4-5 3-6 1.5 800 500 630 800 1-3.15 270-624 118-350 25.2 2400 4-6 3-6 1.5 1000 630 800 1000 1-3.15 495-1233 230-546 35 3000 5-8 3-6 1.5 1200 630 800 1000 1250 1-4 655-2202 345-821 42 5000 5-10 3-6 1.5 二、检修安全注意事项 1、设备检修前必须严格办理设备检修手续(包括开据检修工作票、切断电源、清理物料、拉警告牌、开据动火证等)。 2、拆旧皮带或装新皮带,都要设专用工具拉住皮带一端,并且慢慢松动或提升,倾 角 皮带更 换 时 ,下部严禁 站 人 。 3、架子 检修吊 装时 ,要保 证吊 装机具安全可靠 。 4、检修完 毕 试 车 时 ,皮带上及靠 近 皮带人 员 ,都离 开后 方 可试 车 。 三、检修前的准 备工作 1、检修单 位 班 组长 组织 班 组检修施 工人 员 对 检修施 工方 案 进 行修前学 习 ， 并熟知检修的内容及目的，了解检修的类型，熟悉结构装配图、零部件图样及标准件明细表并落实检修工作票的开据情况。 2、准备好检修皮带机时常用的工具，工机具的准备情况由检修班组长实施准备。 3、准备好检修时需更换的设备材料，材料出库准备情况及实际尺寸由生产车间设备员认真核实，并要确认无误。 4、为避免设备附属装置的检修脱节，在制定检修并实施的同时，电气部分应同时进行修理，避免检修脱节，协调检修计划工作由生产车间设备管理人员负责。 5、为实现检修现场的文明检修，在一定区域内铺放的垫布及盖布要准备充分，对盛装螺栓及其它物品的容器，检修负责人实施准备。 四、设备完好标准 （一）零部件 1、滚...
