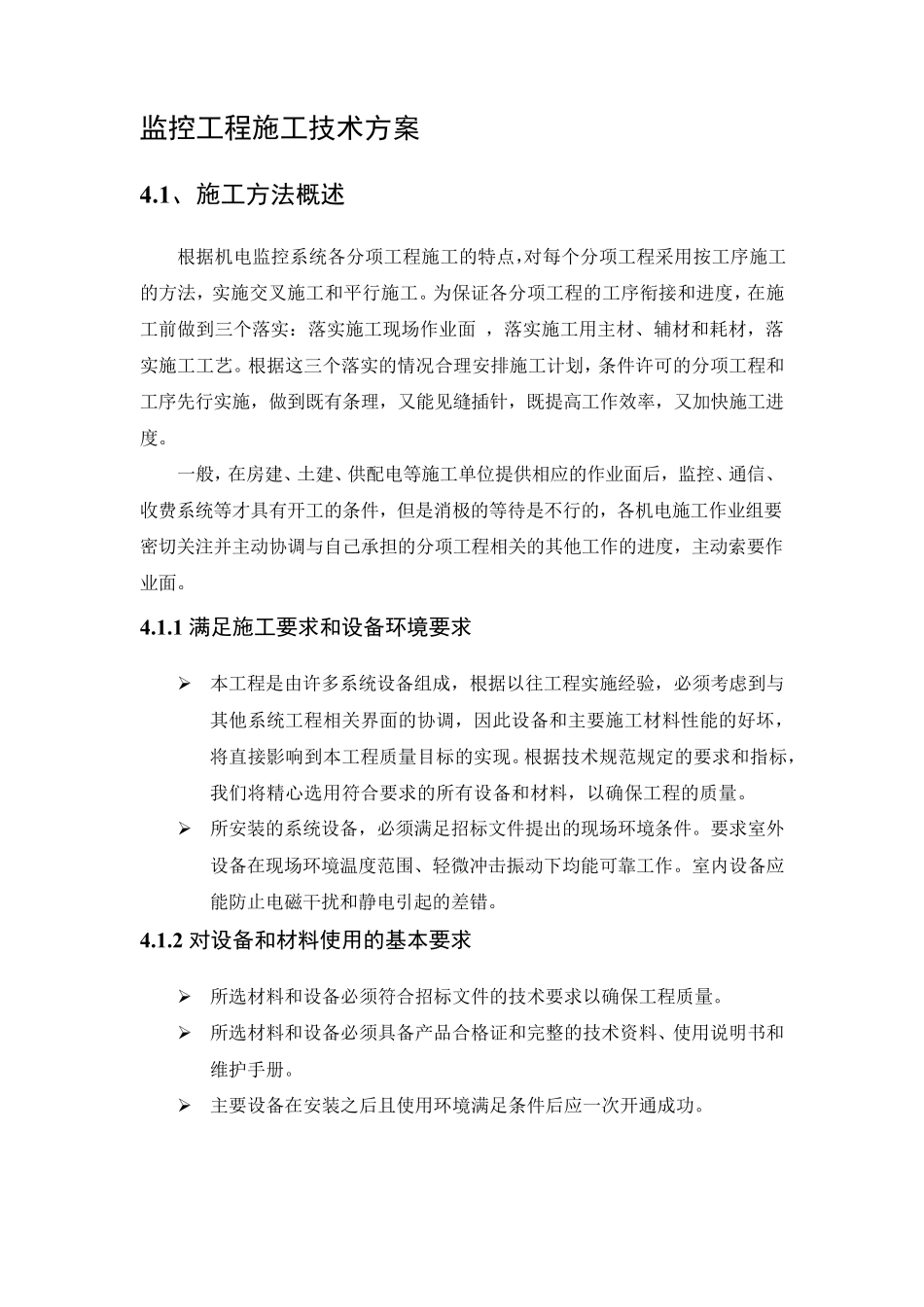

监控工程施工技术方案 4.1、施工方法概述 根据机电监控系统各分项工程施工的特点，对每个分项工程采用按工序施工的方法，实施交叉施工和平行施工。为保证各分项工程的工序衔接和进度，在施工前做到三个落实：落实施工现场作业面 ，落实施工用主材、辅材和耗材，落实施工工艺。根据这三个落实的情况合理安排施工计划，条件许可的分项工程和工序先行实施，做到既有条理，又能见缝插针，既提高工作效率，又加快施工进度。 一般，在房建、土建、供配电等施工单位提供相应的作业面后，监控、通信、收费系统等才具有开工的条件，但是消极的等待是不行的，各机电施工作业组要密切关注并主动协调与自己承担的分项工程相关的其他工作的进度，主动索要作业面。 4.1.1 满足施工要求和设备环境要求 ➢ 本工程是由许多系统设备组成，根据以往工程实施经验，必须考虑到与其他系统工程相关界面的协调，因此设备和主要施工材料性能的好坏，将直接影响到本工程质量目标的实现。根据技术规范规定的要求和指标，我们将精心选用符合要求的所有设备和材料，以确保工程的质量。 ➢ 所安装的系统设备，必须满足招标文件提出的现场环境条件。要求室外设备在现场环境温度范围、轻微冲击振动下均能可靠工作。室内设备应能防止电磁干扰和静电引起的差错。 4.1.2 对设备和材料使用的基本要求 ➢ 所选材料和设备必须符合招标文件的技术要求以确保工程质量。 ➢ 所选材料和设备必须具备产品合格证和完整的技术资料、使用说明书和维护手册。 ➢ 主要设备在安装之后且使用环境满足条件后应一次开通成功。 4.1.3 设备的安装与接线要求 ➢ 按施工图纸要求测量设备、预埋件的安装位置，保证施工误差在设计许可范围之内。 ➢ 检查光、电缆敷设用管道，以保证管道内畅通、清洁无砂石、管口无毛刺。 ➢ 柜、箱、台的布线整齐并牢固，引线端子使用冷夹钳工艺，用螺钉紧固接线端子，线缆线槽的布设不能影响其他设备的安装。线缆要进行编号。 ➢ 设备、控制箱的制作材料、外形和尺寸应严格按图施工，可更换部件的机械精度应在允许误差内。所有相同设备从整体到部件应具有互换性。安装后的设备外表应完整无损，外涂层在工作环境下可防止物理性破坏和化学性分解。 4.2、主要工程项目的施工方案、施工方法 4.2.1 监控系统 2.1.1 外场设备立柱及机箱安装 外场设备中的遥控摄像机、视频流量监测、可变情报板等外场设备均需要安装立柱或机箱。 因立柱在施工现场...
