监控摄像机安装技术交底

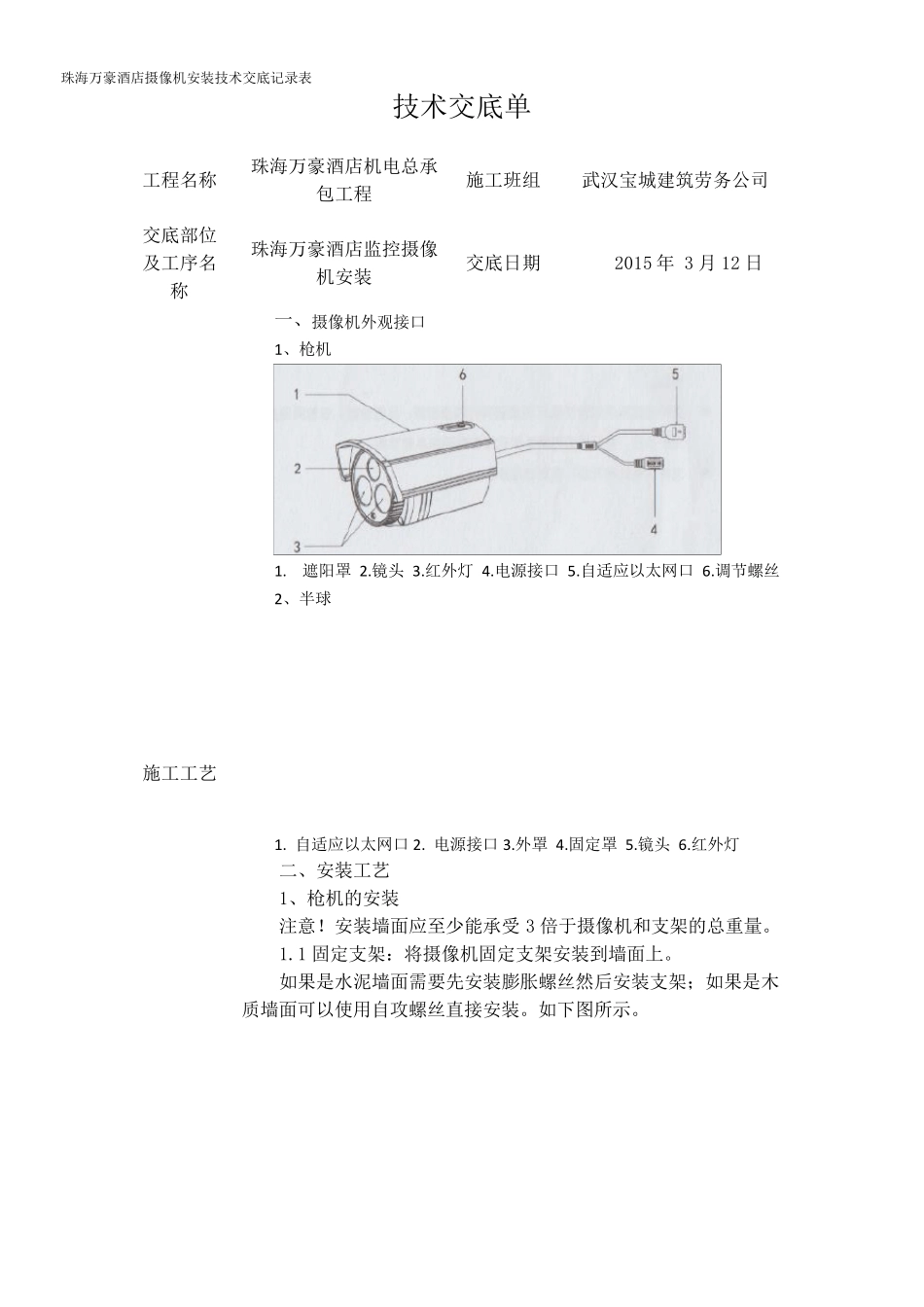

珠海万豪酒店摄像机安装技术交底记录表 技术交底单 工程名称 珠海万豪酒店机电总承包工程 施工班组 武汉宝城建筑劳务公司 交底部位及工序名称 珠海万豪酒店监控摄像机安装 交底日期 2015 年 3 月12 日 施工工艺 一、摄像机外观接口 1、枪机 1. 遮阳罩 2.镜头 3.红外灯 4.电源接口 5.自适应以太网口 6.调节螺丝 2、半球 1. 自适应以太网口 2. 电源接口 3.外罩 4.固定罩 5.镜头 6.红外灯 二、安装工艺 1、枪机的安装 注意！安装墙面应至少能承受 3 倍于摄像机和支架的总重量。 1.1 固定支架：将摄像机固定支架安装到墙面上。 如果是水泥墙面需要先安装膨胀螺丝然后安装支架；如果是木质墙面可以使用自攻螺丝直接安装。如下图所示。 珠海万豪酒店摄像机安装技术交底记录表 1.2 安装摄像机：使用螺栓将摄像机固定到支架上，调整摄像机至需要监控的方位，然后拧紧支架固定螺栓，固定摄像机。对照监视器上的视频调整摄像机的遮阳罩位置，避免遮阳罩遮挡视频画面，调整完毕拧紧遮阳罩紧固螺栓，安装完成。如下图所示。 2、半球安装 2.1 安装贴纸：取出随机附带的安装贴纸，将其贴在天花上需要安装摄像机的位置，然后根据贴纸上的表示钻孔。如下图所示。 2.2 拆外罩：将摄像机外罩沿逆时针方向旋转取出。如下图所示。 珠海万豪酒店摄像机安装技术交底记录表 2.3 连接好线路，用随机附带的螺丝自下往上定位螺丝孔中，然后旋转拧紧将摄像机固定到天花板上。如下图所示。 2.4 调整摄像头角度：拧松紧固螺丝，对比监视器上的画面调整固定罩和球体来调节摄像头的水平和垂直位置，将画面调整至所需要的监控场景后将摄像机固定。如下图所示。 珠海万豪酒店摄像机安装技术交底记录表 2.5 装外罩：如下图所示 2.6：安装完成：如图所示。 3、球机安装 注意！安装过程中设备上电之前应断开电源进行操作，以保证人员安全。 3.1：安装支架：根据支架孔位标记打 4 个直径 12 的膨胀螺丝孔，并插入M 8 的膨胀螺丝，将线缆从支架内腔穿出后将 4 颗六角螺母垫上平垫圈后锁紧穿过支架的膨胀螺丝。如下图所示。 珠海万豪酒店摄像机安装技术交底记录表 3.2：拆封智能球机：拧松透明罩两端螺丝，打开透明罩，取出球芯四周珍珠棉并撕掉保护贴纸。如下图所示。 3.3：拧入智能球：当快装转接头两颗螺丝处于非锁紧状态时，对准安装标示推入智能球并向左（右旋转）。如下图所示。 3.4：固定智能球：使用L ...
