监控施工技术方案

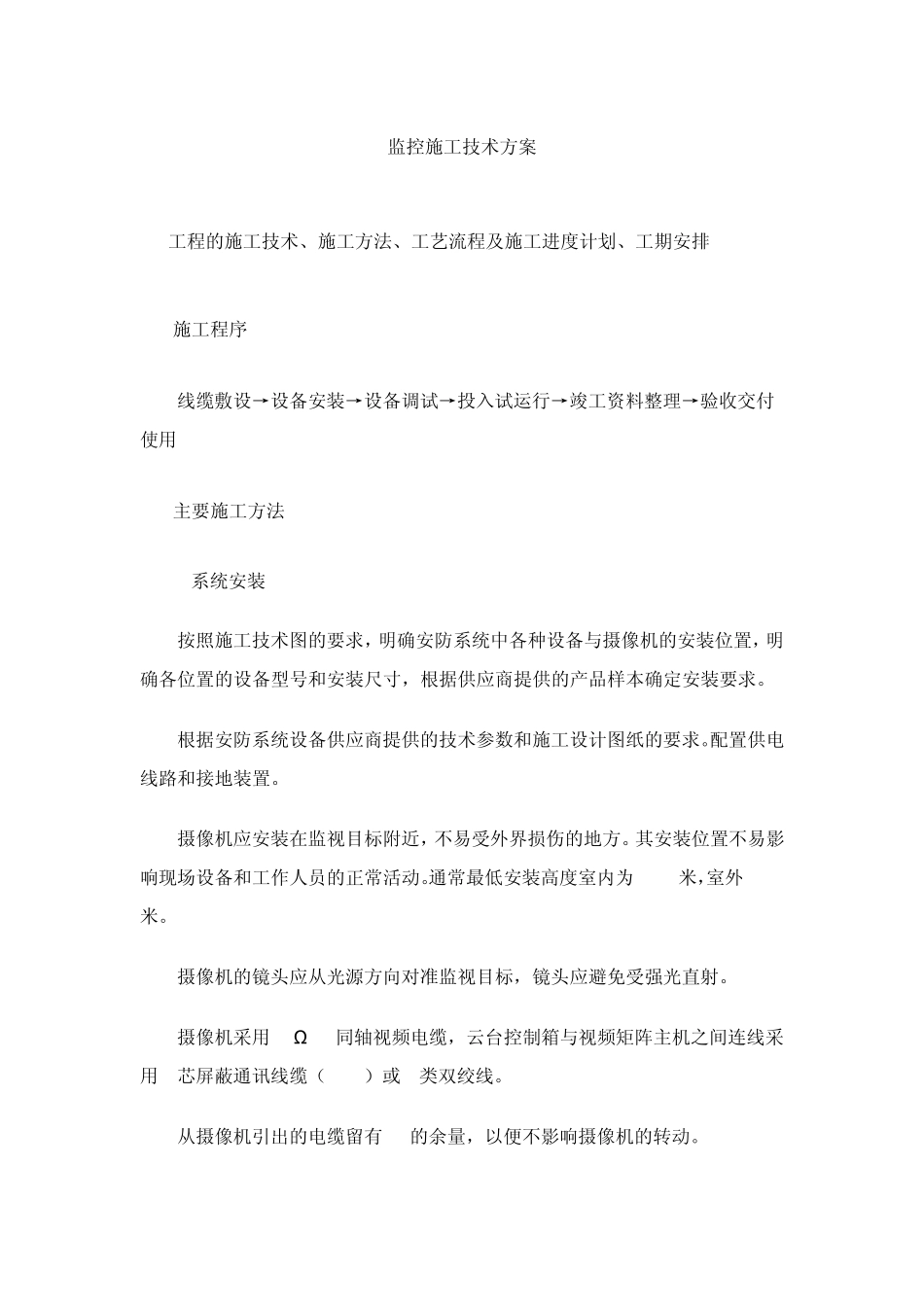

监控施工技术方案 1. 工程的施工技术、施工方法、工艺流程及施工进度计划、工期安排 1.1施工程序 线缆敷设→设备安装→设备调试→投入试运行→竣工资料整理→验收交付使用 1.2主要施工方法 1.2.1系统安装 按照施工技术图的要求，明确安防系统中各种设备与摄像机的安装位置，明确各位置的设备型号和安装尺寸，根据供应商提供的产品样本确定安装要求。 根据安防系统设备供应商提供的技术参数和施工设计图纸的要求。配置供电线路和接地装置。 摄像机应安装在监视目标附近，不易受外界损伤的地方。其安装位置不易影响现场设备和工作人员的正常活动。通常最低安装高度室内为 2.50米，室外 3.50米。 摄像机的镜头应从光源方向对准监视目标，镜头应避免受强光直射。 摄像机采用 75Ω -5同轴视频电缆，云台控制箱与视频矩阵主机之间连线采用 2芯屏蔽通讯线缆（RVVP）或 3类双绞线。 从摄像机引出的电缆留有 1m的余量，以便不影响摄像机的转动。 摄 像 机 安 装 在 监 视 目 标 附 近 不 易 受 到 外 界 损 伤 的 地 方 ，而 且 不 影 响 附 近 人 员的 正 常 活 动 。 安 装 高 度 室 内 2.5-5m， 室 外 3.5-10m。 摄 像 机 避 免 逆 光 安 装 。 安 装 球 形 摄 像 机 、 隐 蔽 式 防 护 罩 、 半 球 形 防 护 罩 ， 由 于 占 用 天 花 板 上 方 空 间 ，因 此 必 须 确 认 该 安 装 位 置 吊 顶 内 无 管 道 等 阻 档 物 。 在 监 控 室 内 的 终 端 设 备 ，在 人 力 允 许 的 情 况 下 ，可 与 摄 像 机 的 安 装 同 时 进 行 。监 控 室 装 修 完 成 且 电 源 线 、 接 地 线 、 各 视 频 电 缆 、 控 制 电 缆 敷 设 完 毕 后 ， 将 机 柜及 控 制 台 运 入 安 装 。 机 架 底 座 与 地 面 固 定 ， 安 装 竖 直 平 稳 ， 垂直 偏差不 超过3‰；几个机 柜 并排在 一起， 面 板 应在 同 一平 面 上 并与 基准线 平 行 ， 前后 偏差不 大于 3mm， 两个机 柜中间 缝隙不 大于3mm。 控 制 台 正 面 与 墙的 净距不 小于1.2m， 侧面 与 墙或其他设 备的 净距不 小于0.8m。 监 控 室 内 电 缆 理直 后 从地 槽或墙槽引入 机 架 、 控 制 台 底 部，再引到...
