监控系统技术规格书

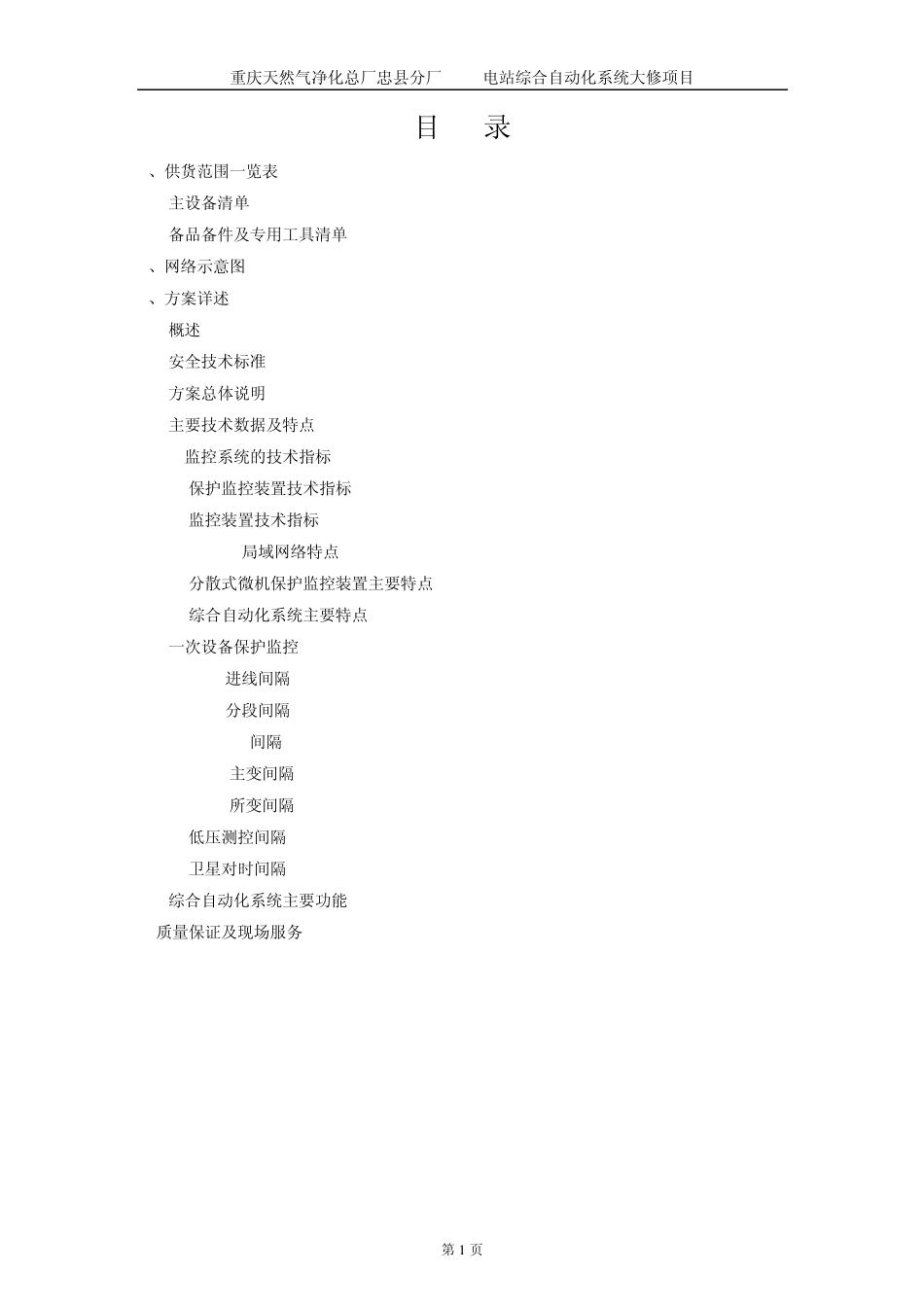

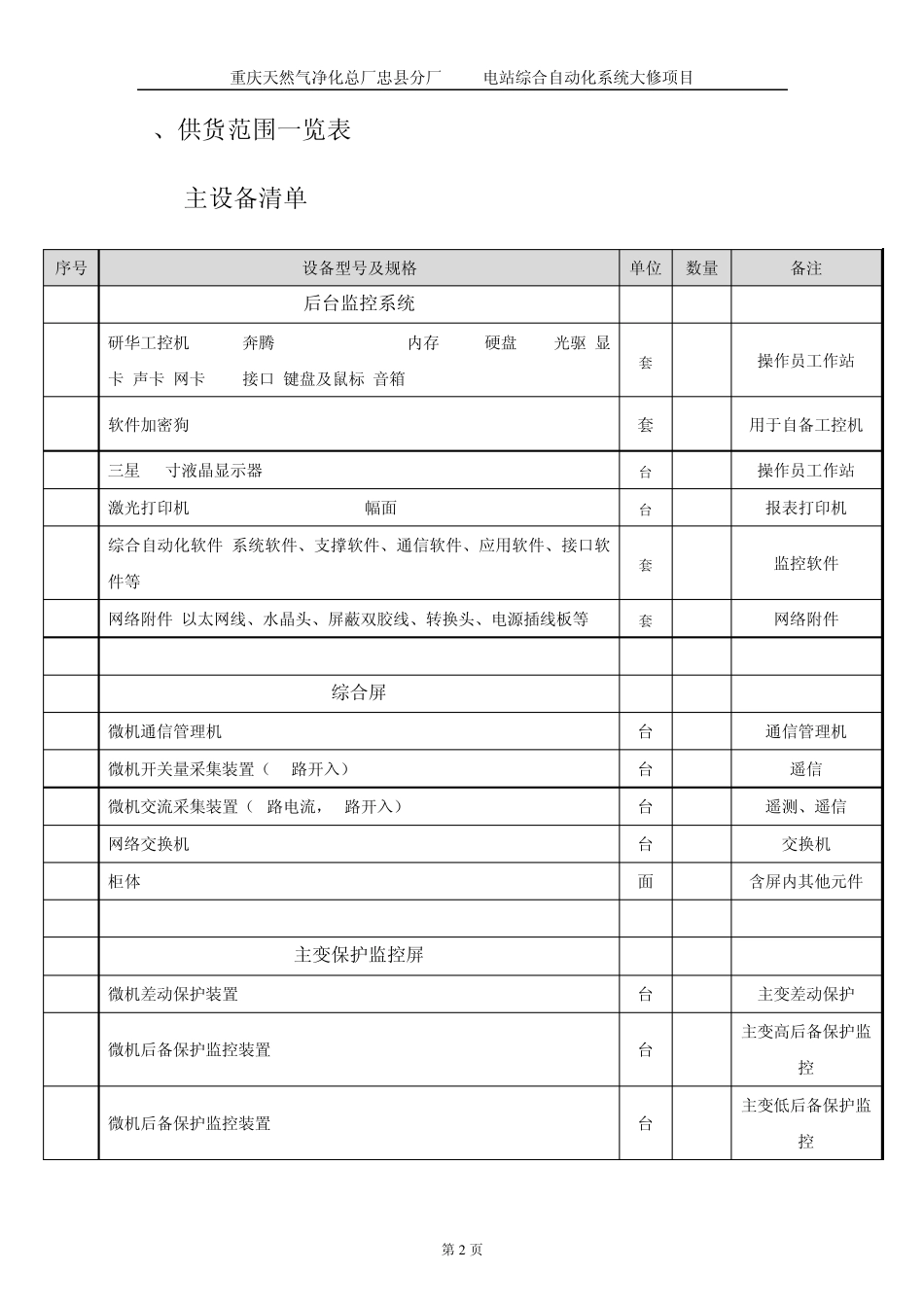

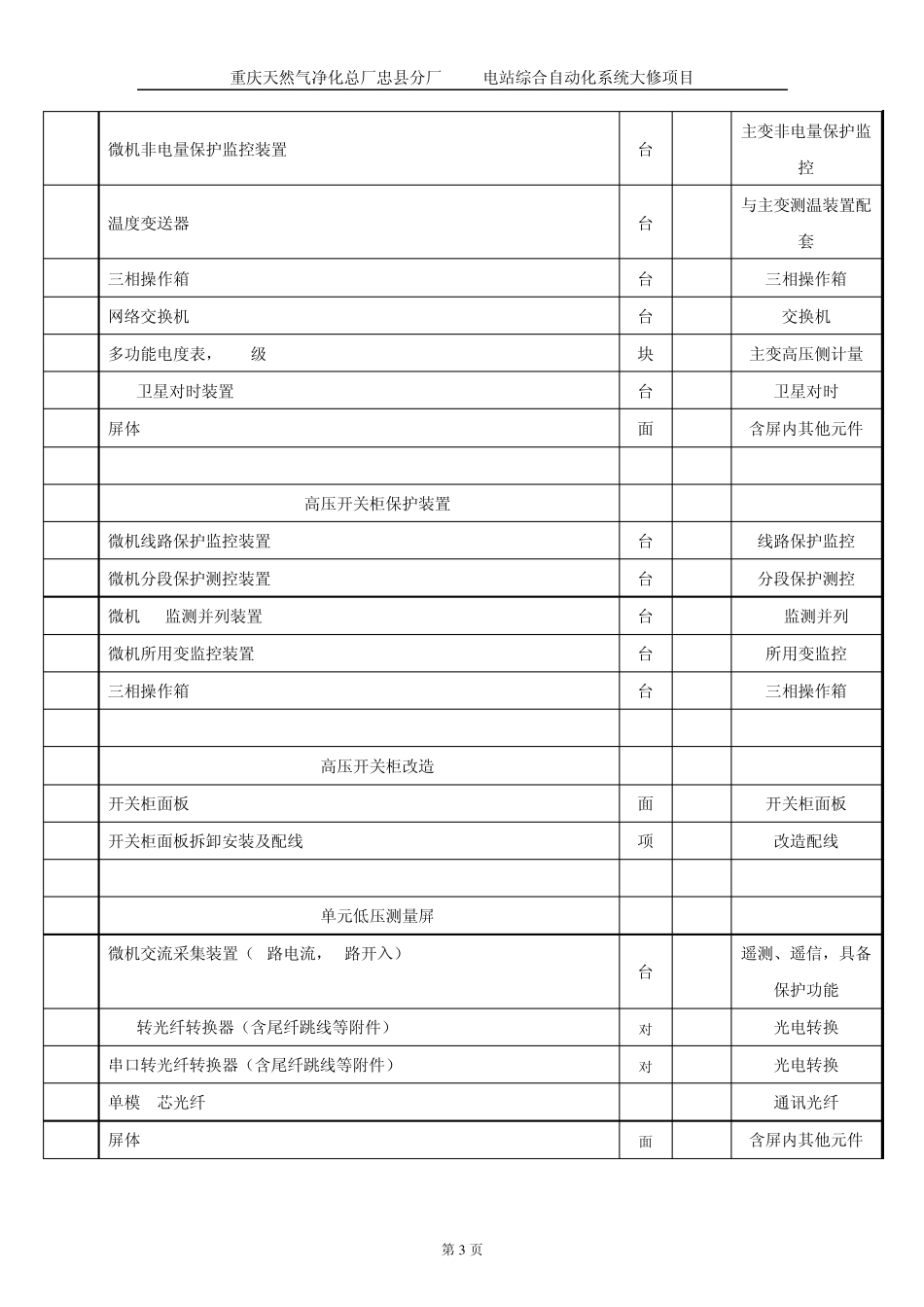

重庆天然气净化总厂忠县分厂35kV电站综合自动化系统大修项目 第1 页 目 录 1、供货范围一览表 ............................................................ 2 1.1主设备清单 ............................................................... 2 1.2备品备件及专用工具清单 ................................................... 4 2、网络示意图 ................................................................ 4 3、方案详述 .................................................................. 4 3.1概述 ..................................................................... 4 3.2安全技术标准 ............................................................. 5 3.3方案总体说明 ............................................................. 6 3.4主要技术数据及特点 ....................................................... 7 3.4.1监控系统的技术指标 ..................................................... 7 3.4.2 保护监控装置技术指标 ................................................... 8 3.4.3 监控装置技术指标 ...................................................... 12 3.4.4 TCP/IP局域网络特点 ................................................... 13 3.4.5 分散式微机保护监控装置主要特点 ........................................ 14 3.4.6 综合自动化系统主要特点 ................................................ 17 3.5一次设备保护监控 ........................................................ 18 3.5.1 35kV进线间隔 ......................................................... 18 3.5.2 35kV分段间隔 ......................................................... 21 3.5.3 35kV PT间隔 .......................................................... 23 3.5.4 35kV 主变间隔 ......................................................... 25 3.5.5 35kV 所变间隔 ......................................................... 29 3.5.6 低压测控间隔 .......................................................... 30 3.5.7 卫星对时间隔 ......................................................
