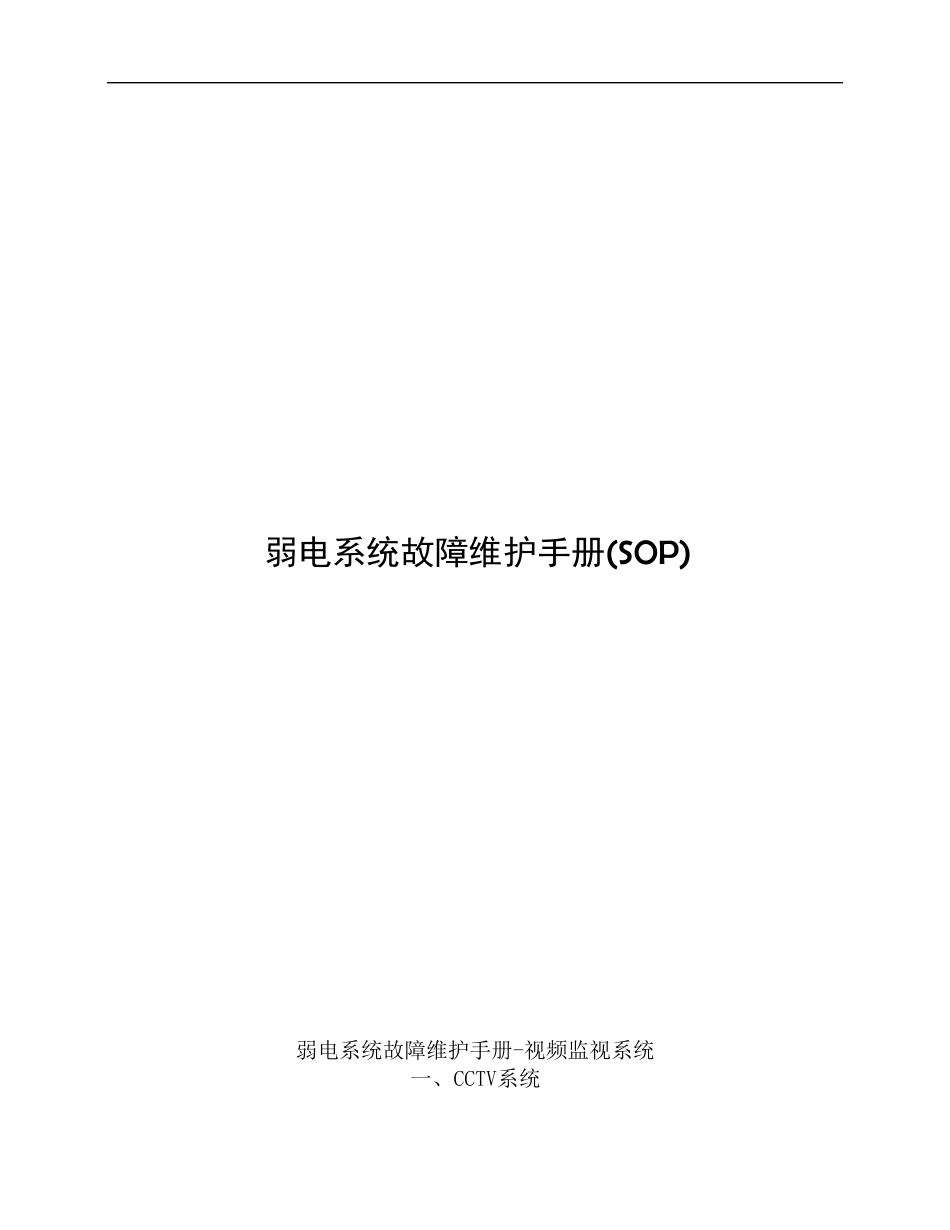

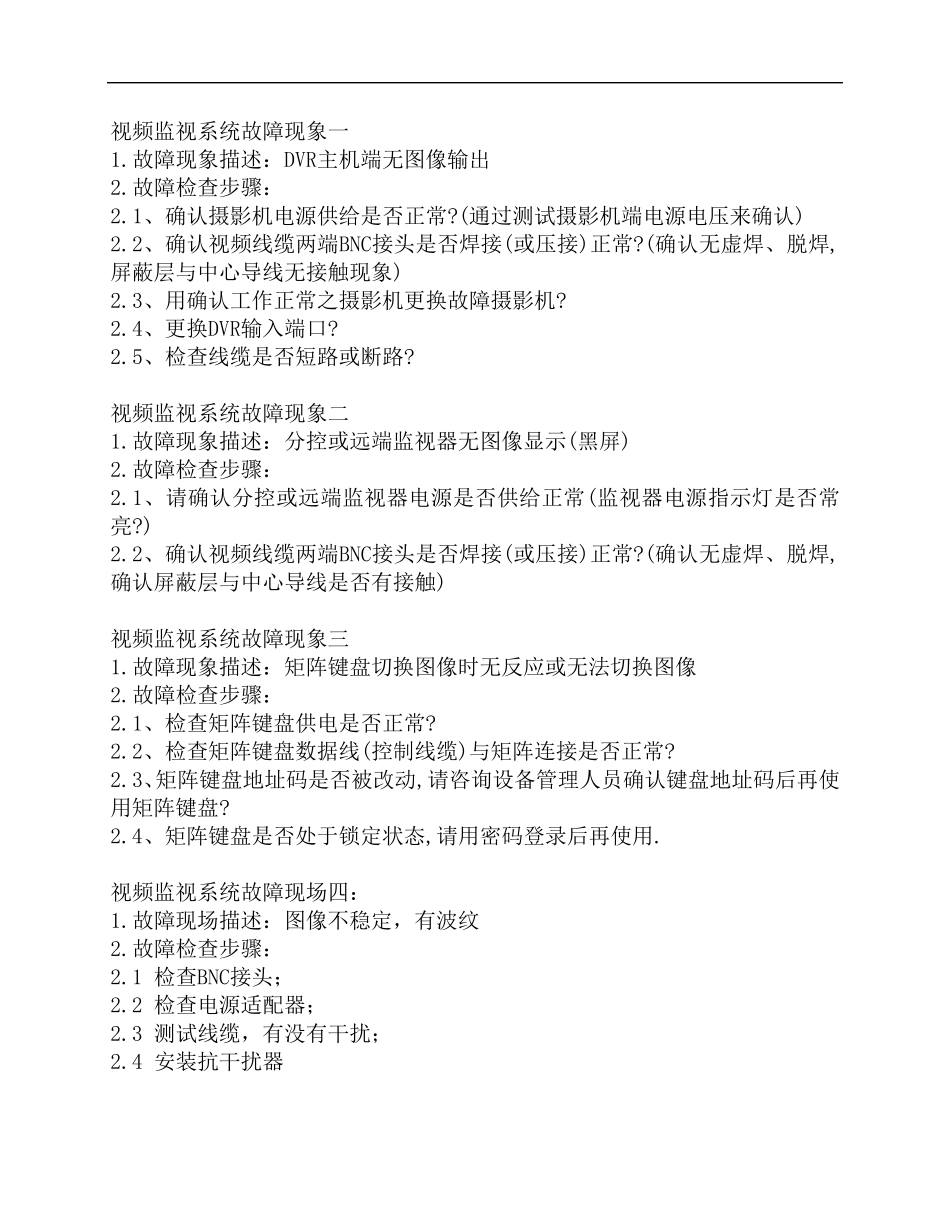

弱电系统故障维护手册(SOP) 弱电系统故障维护手册-视频监视系统 一、CCTV系统 视频监视系统故障现象一 1.故障现象描述：DVR主机端无图像输出 2.故障检查步骤： 2.1、确认摄影机电源供给是否正常?(通过测试摄影机端电源电压来确认) 2.2、确认视频线缆两端BNC接头是否焊接(或压接)正常?(确认无虚焊、脱焊,屏蔽层与中心导线无接触现象) 2.3、用确认工作正常之摄影机更换故障摄影机? 2.4、更换DVR输入端口? 2.5、检查线缆是否短路或断路? 视频监视系统故障现象二 1.故障现象描述：分控或远端监视器无图像显示(黑屏) 2.故障检查步骤： 2.1、请确认分控或远端监视器电源是否供给正常(监视器电源指示灯是否常亮?) 2.2、确认视频线缆两端BNC接头是否焊接(或压接)正常?(确认无虚焊、脱焊,确认屏蔽层与中心导线是否有接触) 视频监视系统故障现象三 1.故障现象描述：矩阵键盘切换图像时无反应或无法切换图像 2.故障检查步骤： 2.1、检查矩阵键盘供电是否正常? 2.2、检查矩阵键盘数据线(控制线缆)与矩阵连接是否正常? 2.3、矩阵键盘地址码是否被改动,请咨询设备管理人员确认键盘地址码后再使用矩阵键盘? 2.4、矩阵键盘是否处于锁定状态,请用密码登录后再使用. 视频监视系统故障现场四： 1.故障现场描述：图像不稳定，有波纹 2.故障检查步骤： 2.1 检查BNC接头； 2.2 检查电源适配器； 2.3 测试线缆，有没有干扰； 2.4 安装抗干扰器 视频监视系统故障现场五： 1.故障现场描述：显示器无显示 2.故障检查步骤： 2.1 检查电源及电源适配器； 2.2 检测两端BNC头及BNC跳线 2.3 检测摄像机 视频监视系统故障现场六： 1.故障现场描述：黑屏 2.故障检查步骤： 2.1 检测摄像机电源及电源适配器； 2.2 重新启动摄像机（重新供电）； 2.3 检测摄像机 视频监视系统故障现场七： 1.故障现场描述：图像出现马赛克 2.故障检查步骤： 2.1 检查BNC接头； 2.2 检测设备，肯能是设备有问题 视频监视系统故障现场八： 1.故障现场描述：显示画面有抖动感 2.故障检查步骤： 2.1 检查是否由于显示器刷新率设置低造成的 视频监视系统故障现场九： 1.故障现场描述：系统不能录像 2.故障检查步骤： 2.1 检查DVR是否设置录像功能； 2.2 硬盘空间不足 视频监视系统故障现场十： 1.故障现场描述：图像不清晰 2.故障检查步骤： 2.1 调节摄像机的清晰度； 2.2 DVR中根据摄像机的型号及清晰度设置“普通摄像机”或...
