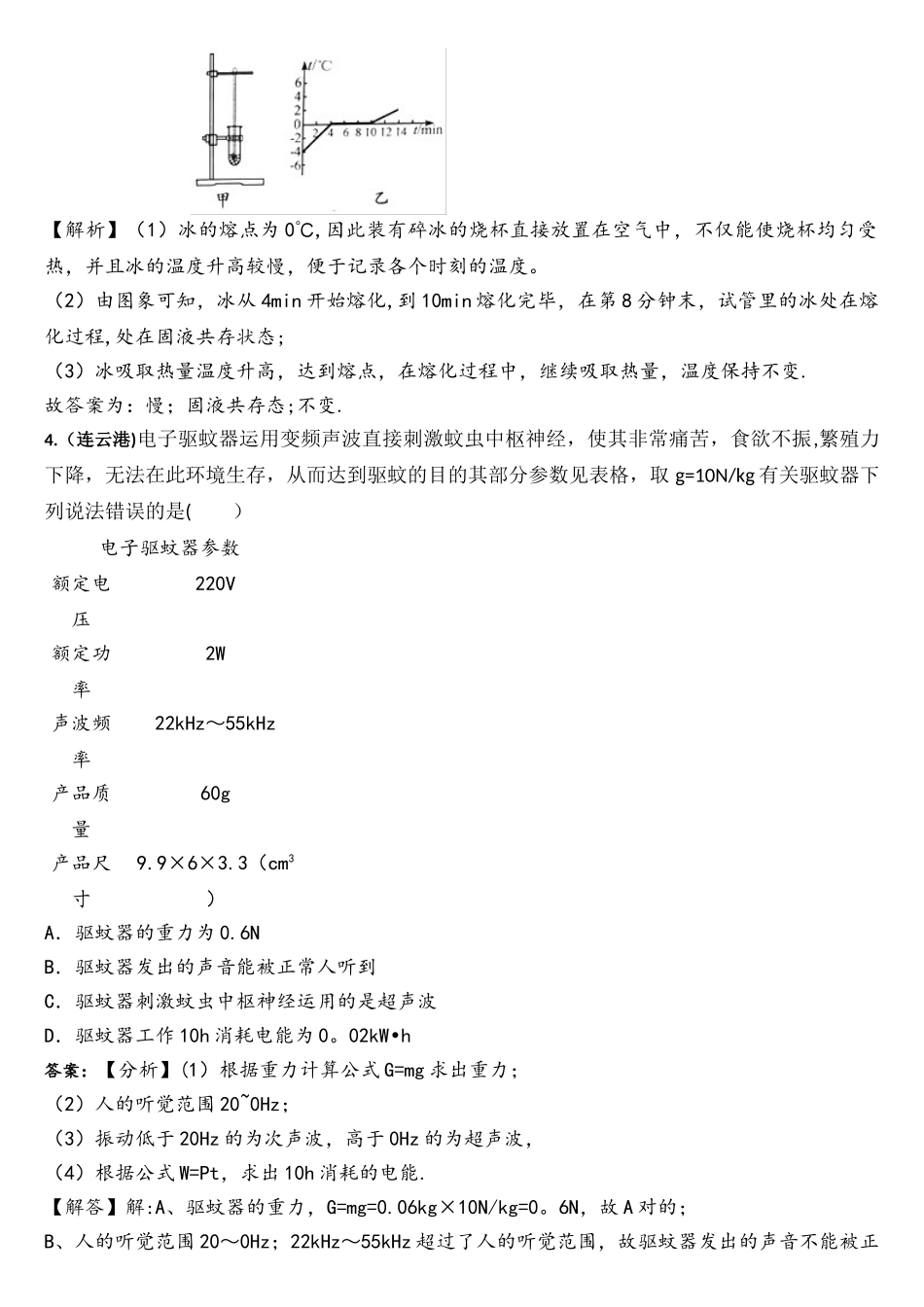

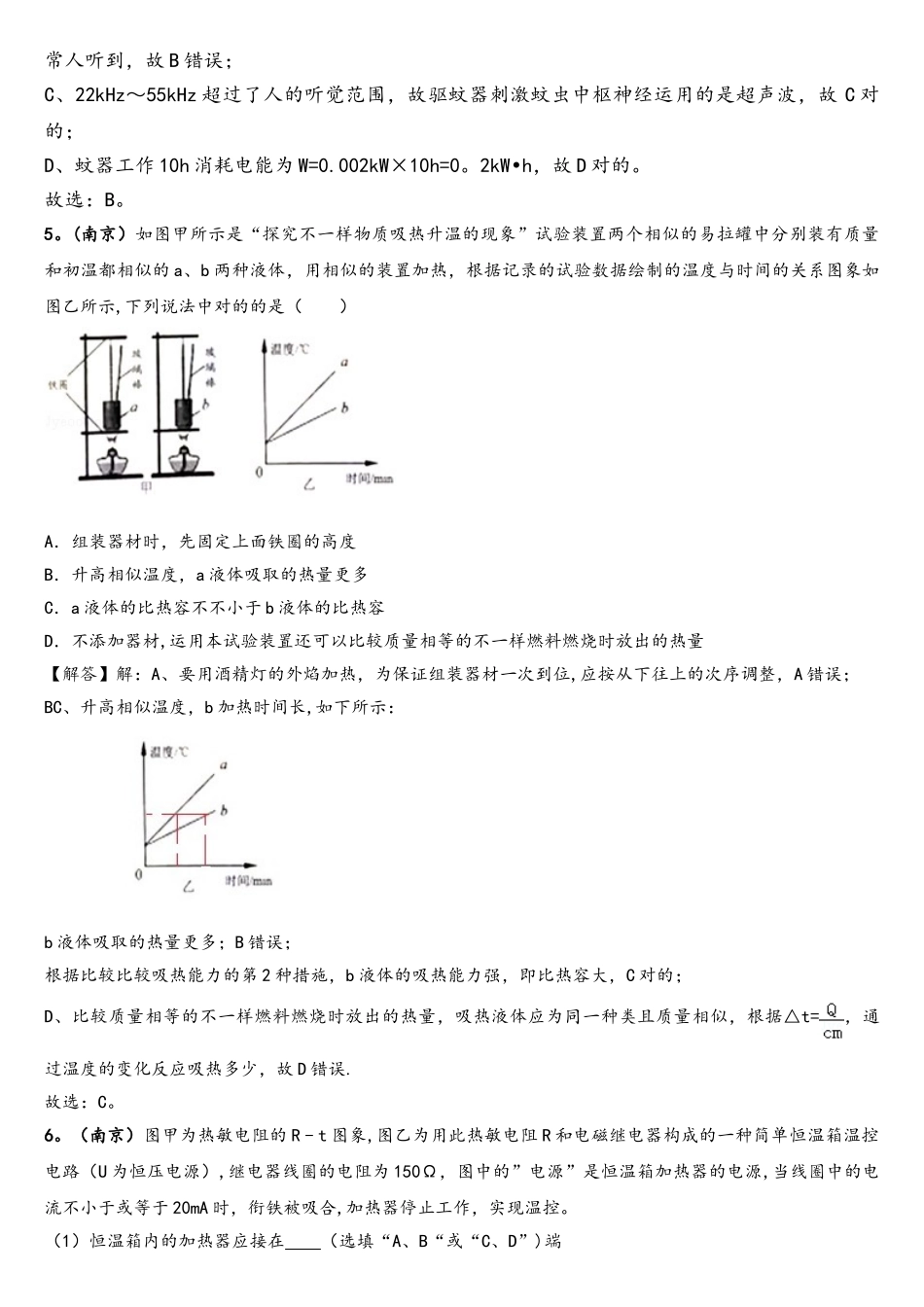

江苏省十三大市中考物理图表信息题汇总(全套含答案）1。（常州）如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关 S，移动滑动变阻器的滑片 P 从 B 端至 A 端的过程中,两电压表达数随电流表达数变化的 U-I 图像如图乙所示,则( )A．电源电压为 20VB．EF 是 V1 表达数随 A 表达数变化的图像C．滑动变阻器的最大阻值为 10ΩD．整个电路的最大功率为 14.4 W答案：D2。（淮安)如图甲所示是电阻 R 和灯泡 L 的 I﹣U 图象。由图可知，电阻 R 的阻值是 Ω．将电阻 R 和灯泡 L 接在图乙电路中，S 闭合，电流表达数为 0。3A，则电源电压为 V。【解析】（1）根据图象，由 I=可得，电阻 R 的阻值：R===10Ω；（2)由电路图可知,电阻 R 和灯泡 L 串联,电流表测电路中的电流，串联电路中各处的电流相等，由图象可知，电流 I=0.3A 时，UL=1V，UR=3V,则电源电压：U=UL+UR=1V+3V=4V;故答案为：10；4。3。（淮安）如图甲所示，探究冰的熔化特点，将装有碎冰的试管直接放置在空气中，不用酒精灯加热，这样做不仅使试管均匀受热，并且冰的温度升高较 ； （选填“快”或“慢"）,便于记录各个时刻的温度.图乙是根据试验数据绘制的冰熔化时温度随时间变化的图象。由图象可知,在第 8 分钟末，试管里的冰处在 ， （选填“固态”、“液态”或“固液共存态”），冰在熔化过程中温度 。【解析】（1）冰的熔点为 0℃,因此装有碎冰的烧杯直接放置在空气中，不仅能使烧杯均匀受热，并且冰的温度升高较慢，便于记录各个时刻的温度。（2）由图象可知，冰从 4min 开始熔化,到 10min 熔化完毕，在第 8 分钟末，试管里的冰处在熔化过程,处在固液共存状态;（3）冰吸取热量温度升高，达到熔点，在熔化过程中，继续吸取热量，温度保持不变.故答案为：慢；固液共存态;不变.4.（连云港)电子驱蚊器运用变频声波直接刺激蚊虫中枢神经，使其非常痛苦，食欲不振,繁殖力下降，无法在此环境生存，从而达到驱蚊的目的其部分参数见表格，取 g=10N/kg 有关驱蚊器下列说法错误的是( ）电子驱蚊器参数额定电压220V额定功率2W声波频率22kHz～55kHz产品质量60g产品尺寸9.9×6×3.3（cm3）A．驱蚊器的重力为 0.6NB．驱蚊器发出的声音能被正常人听到C．驱蚊器刺激蚊虫中枢神经运用的是超声波D．驱蚊器工作 10h 消耗电能为 0。02kW h•答案：【分析】(1）根据重力计算公式 G=mg 求出重力；（2）人的听觉范围 20~0Hz；...
