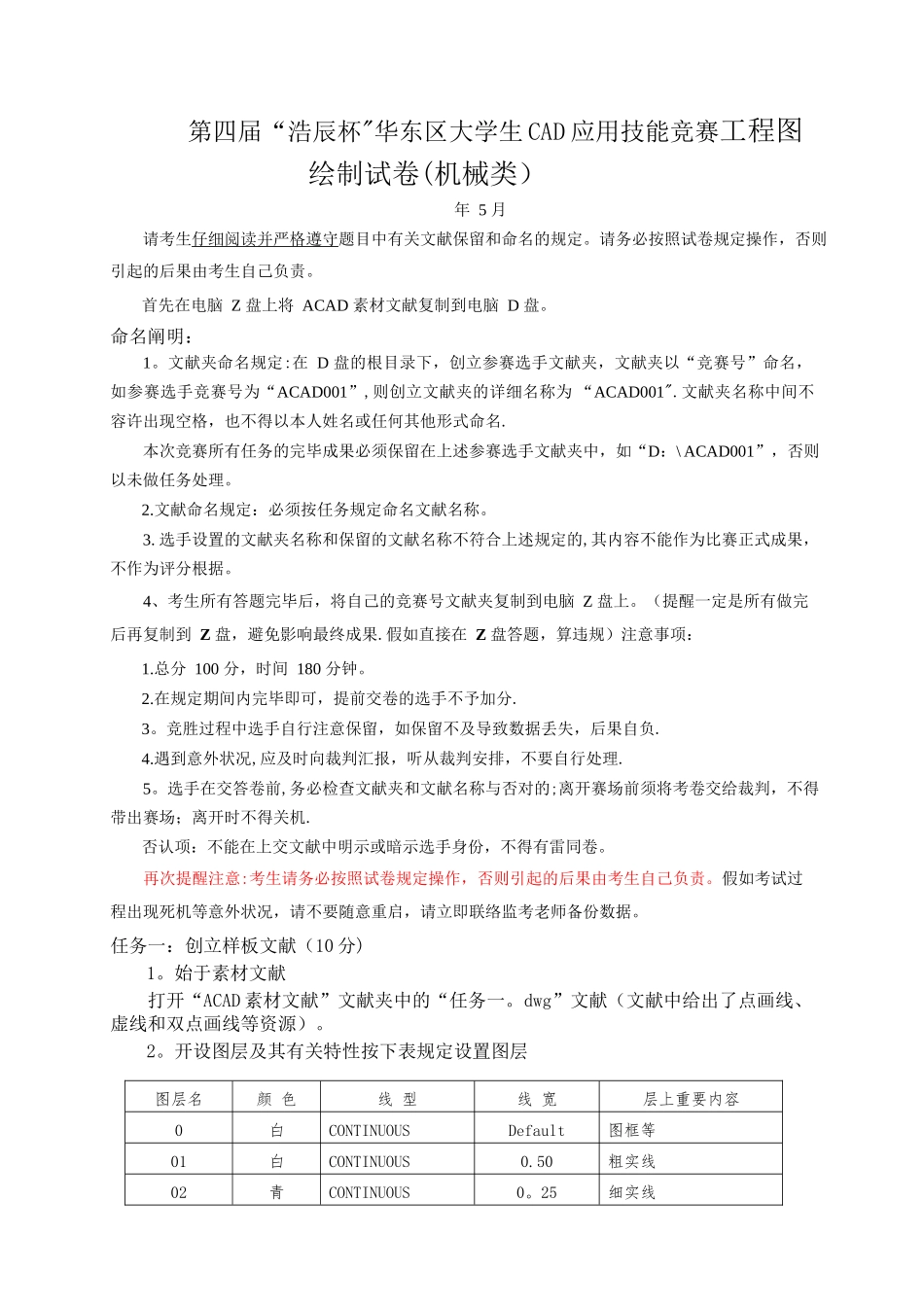

2025年第四届浩辰杯华东区大学生CAD应用技能竞赛工程图绘制试卷机械类

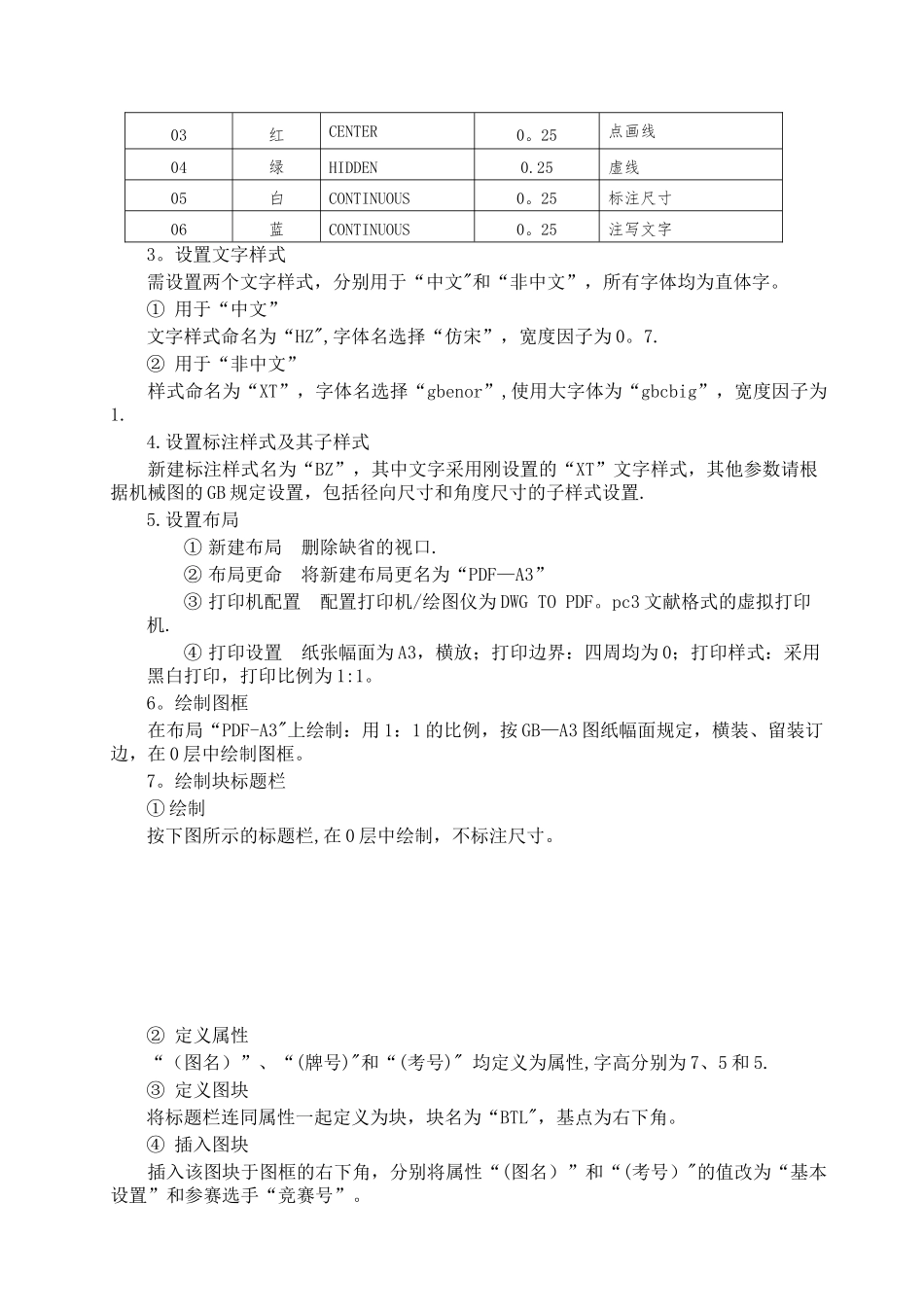

第四届“浩辰杯"华东区大学生 CAD 应用技能竞赛工程图绘制试卷(机械类） 年 5 月 请考生仔细阅读并严格遵守题目中有关文献保留和命名的规定。请务必按照试卷规定操作，否则引起的后果由考生自己负责。 首先在电脑 Z 盘上将 ACAD 素材文献复制到电脑 D 盘。 命名阐明： 1。文献夹命名规定:在 D 盘的根目录下，创立参赛选手文献夹，文献夹以“竞赛号”命名，如参赛选手竞赛号为“ACAD001”,则创立文献夹的详细名称为 “ACAD001".文献夹名称中间不容许出现空格，也不得以本人姓名或任何其他形式命名. 本次竞赛所有任务的完毕成果必须保留在上述参赛选手文献夹中，如“D：\ ACAD001”，否则以未做任务处理。 2.文献命名规定：必须按任务规定命名文献名称。 3. 选手设置的文献夹名称和保留的文献名称不符合上述规定的,其内容不能作为比赛正式成果，不作为评分根据。 4、考生所有答题完毕后，将自己的竞赛号文献夹复制到电脑 Z 盘上。（提醒一定是所有做完后再复制到 Z 盘，避免影响最终成果.假如直接在 Z 盘答题，算违规）注意事项： 1.总分 100 分，时间 180 分钟。 2.在规定期间内完毕即可，提前交卷的选手不予加分. 3。竞胜过程中选手自行注意保留，如保留不及导致数据丢失，后果自负. 4.遇到意外状况,应及时向裁判汇报，听从裁判安排，不要自行处理. 5。选手在交答卷前,务必检查文献夹和文献名称与否对的;离开赛场前须将考卷交给裁判，不得带出赛场；离开时不得关机. 否认项：不能在上交文献中明示或暗示选手身份，不得有雷同卷。 再次提醒注意:考生请务必按照试卷规定操作，否则引起的后果由考生自己负责。假如考试过程出现死机等意外状况，请不要随意重启，请立即联络监考老师备份数据。 任务一：创立样板文献（10 分) 1。始于素材文献 打开“ACAD 素材文献”文献夹中的“任务一。dwg”文献（文献中给出了点画线、虚线和双点画线等资源）。 2。开设图层及其有关特性按下表规定设置图层 图层名 颜 色 线 型 线 宽 层上重要内容 0 白 CONTINUOUS Default 图框等 01 白 CONTINUOUS 0.50 粗实线 02 青 CONTINUOUS 0。25 细实线 03 红 CENTER 0。25 点画线 04 绿 HIDDEN 0.25 虚线 05 白 CONTINUOUS 0。25 标注尺寸 06 蓝 CONTINUOUS 0。25 注写文字 3。设置文字样式 需设置两个文字样式，分别用于“中文"和“非中文”，所有字体均为直体字。 ① 用于...
