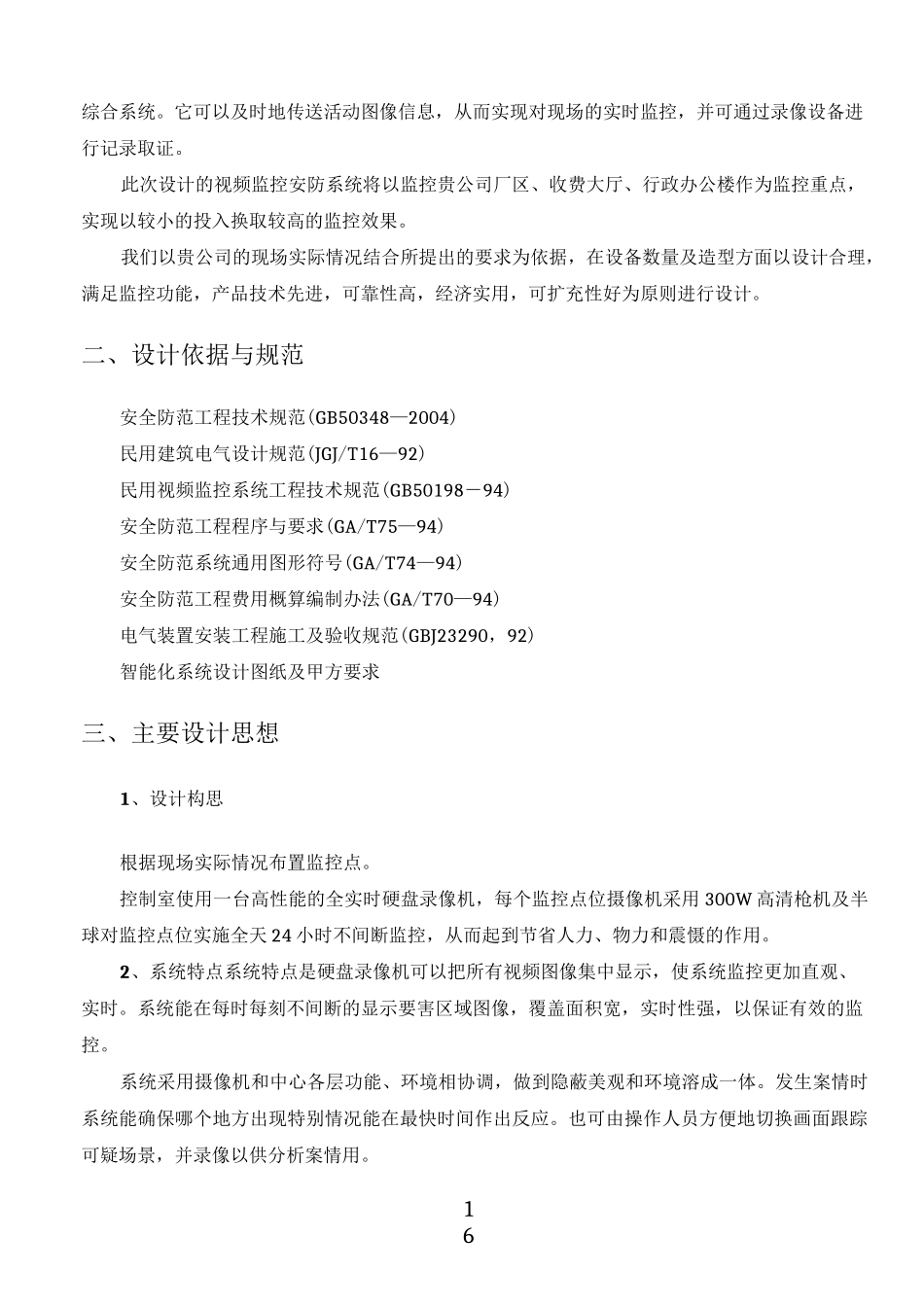

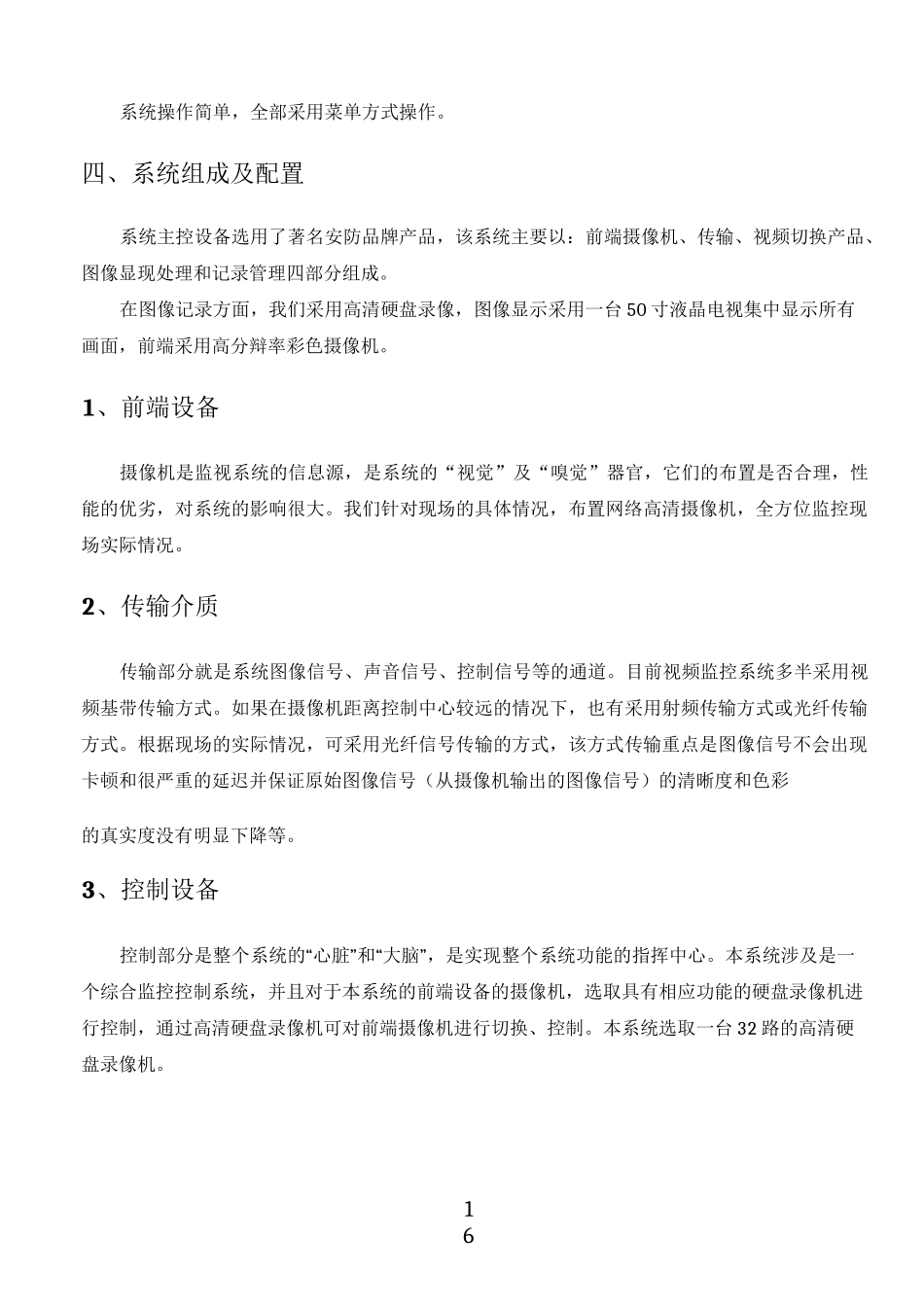

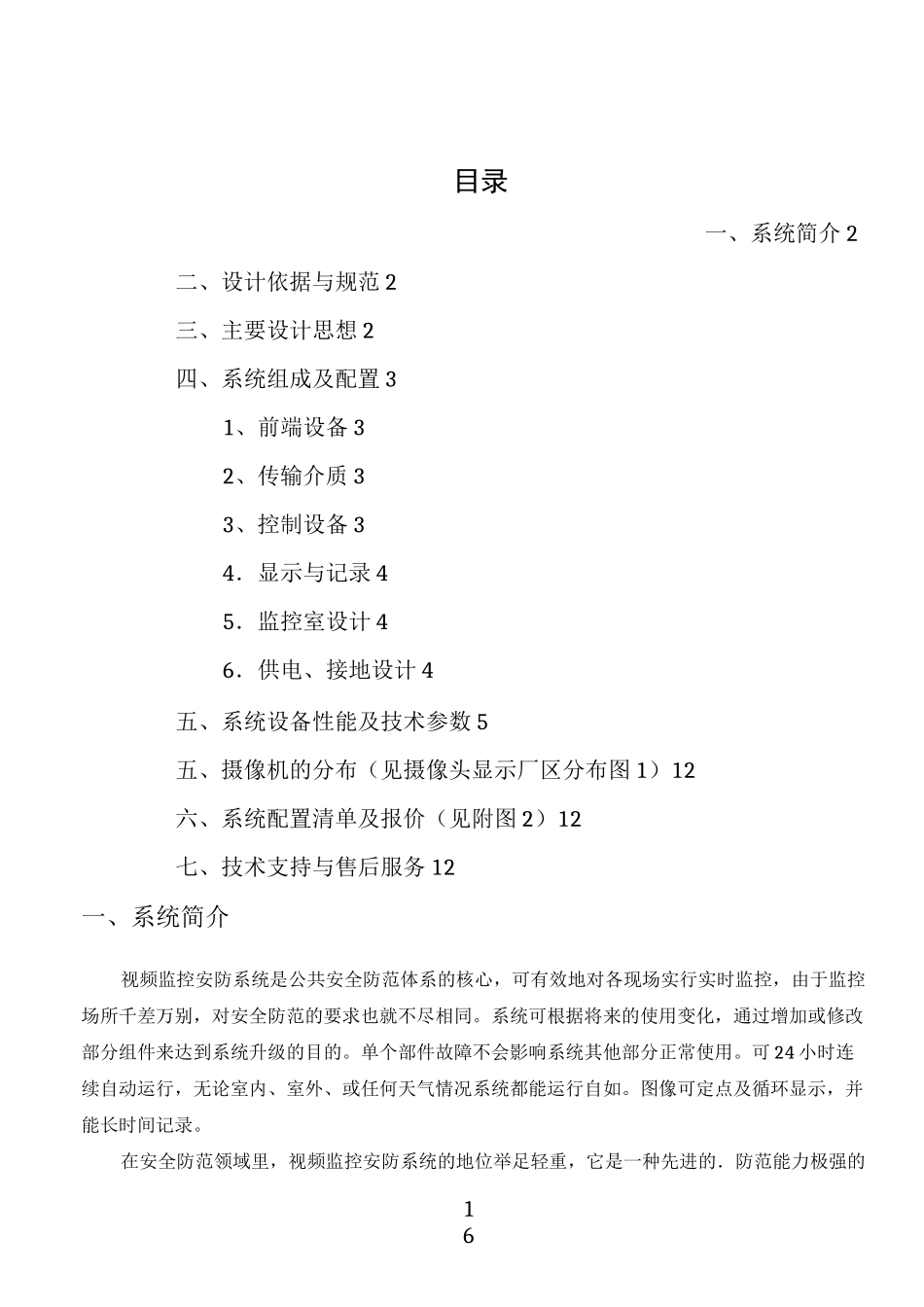

16目录一、系统简介 2二、设计依据与规范 2三、主要设计思想 2四、系统组成及配置 31、前端设备 32、传输介质 33、控制设备 34．显示与记录 45．监控室设计 46．供电、接地设计 4五、系统设备性能及技术参数 5五、摄像机的分布（见摄像头显示厂区分布图 1）12六、系统配置清单及报价（见附图 2）12七、技术支持与售后服务 12一、系统简介视频监控安防系统是公共安全防范体系的核心，可有效地对各现场实行实时监控，由于监控场所千差万别，对安全防范的要求也就不尽相同。系统可根据将来的使用变化，通过增加或修改部分组件来达到系统升级的目的。单个部件故障不会影响系统其他部分正常使用。可 24 小时连续自动运行，无论室内、室外、或任何天气情况系统都能运行自如。图像可定点及循环显示，并能长时间记录。在安全防范领域里，视频监控安防系统的地位举足轻重，它是一种先进的．防范能力极强的16综合系统。它可以及时地传送活动图像信息，从而实现对现场的实时监控，并可通过录像设备进行记录取证。此次设计的视频监控安防系统将以监控贵公司厂区、收费大厅、行政办公楼作为监控重点，实现以较小的投入换取较高的监控效果。我们以贵公司的现场实际情况结合所提出的要求为依据，在设备数量及造型方面以设计合理，满足监控功能，产品技术先进，可靠性高，经济实用，可扩充性好为原则进行设计。二、设计依据与规范安全防范工程技术规范(GB50348—2004)民用建筑电气设计规范(JGJ/T16—92)民用视频监控系统工程技术规范(GB50198－94)安全防范工程程序与要求(GA/T75—94)安全防范系统通用图形符号(GA/T74—94)安全防范工程费用概算编制办法(GA/T70—94)电气装置安装工程施工及验收规范(GBJ23290，92)智能化系统设计图纸及甲方要求三、主要设计思想1、设计构思根据现场实际情况布置监控点。控制室使用一台高性能的全实时硬盘录像机，每个监控点位摄像机采用 300W 高清枪机及半球对监控点位实施全天 24 小时不间断监控，从而起到节省人力、物力和震慑的作用。2、系统特点系统特点是硬盘录像机可以把所有视频图像集中显示，使系统监控更加直观、实时。系统能在每时每刻不间断的显示要害区域图像，覆盖面积宽，实时性强，以保证有效的监控。系统采用摄像机和中心各层功能、环境相协调，做到隐蔽美观和环境溶成一体。发生案情时系统能确保哪个地方出现特别情况能在最快时间作出反应。也可由操作人员方便地切换画面跟踪可疑场景，并录像...
