电力设备现场改造方案

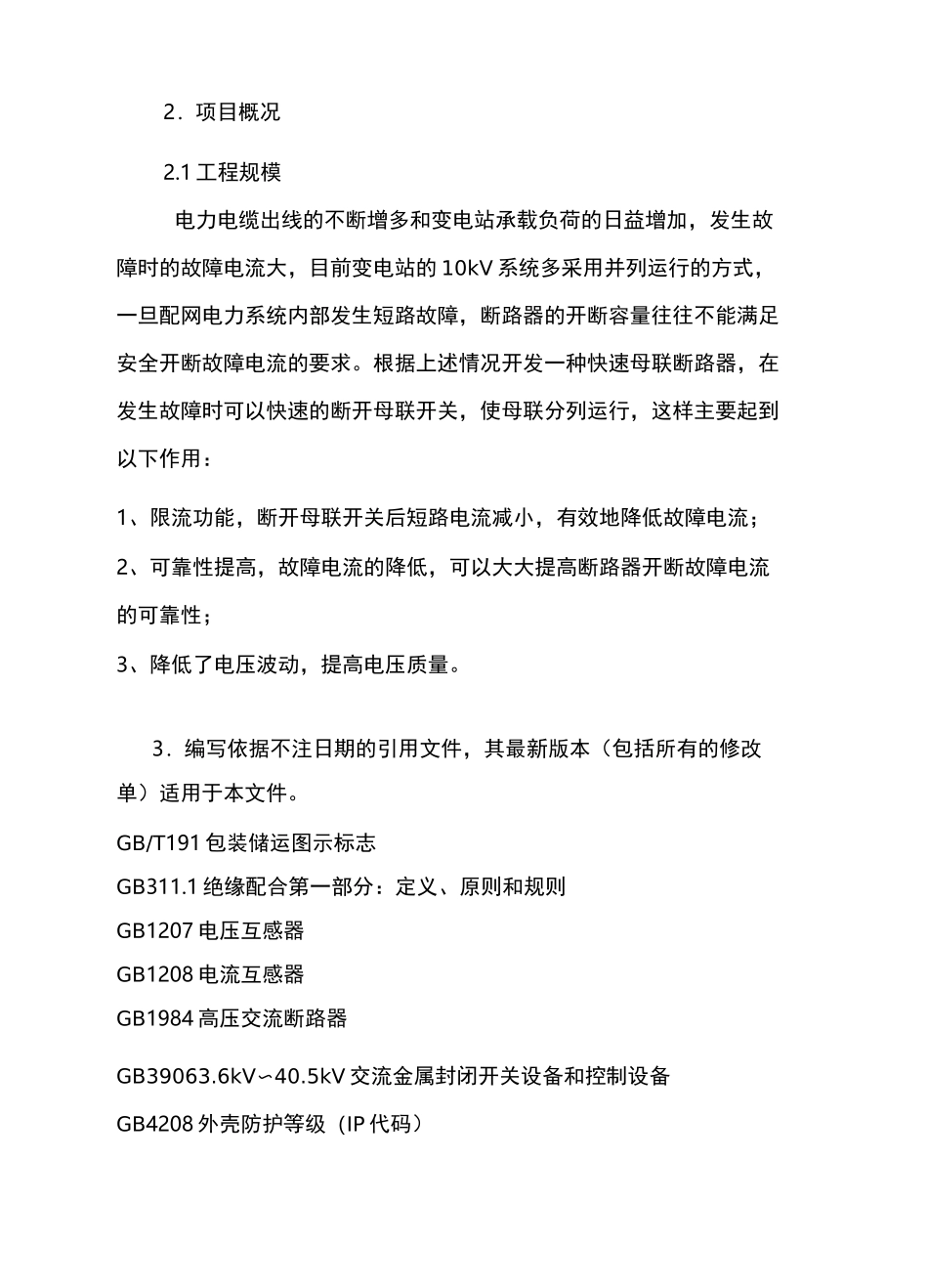

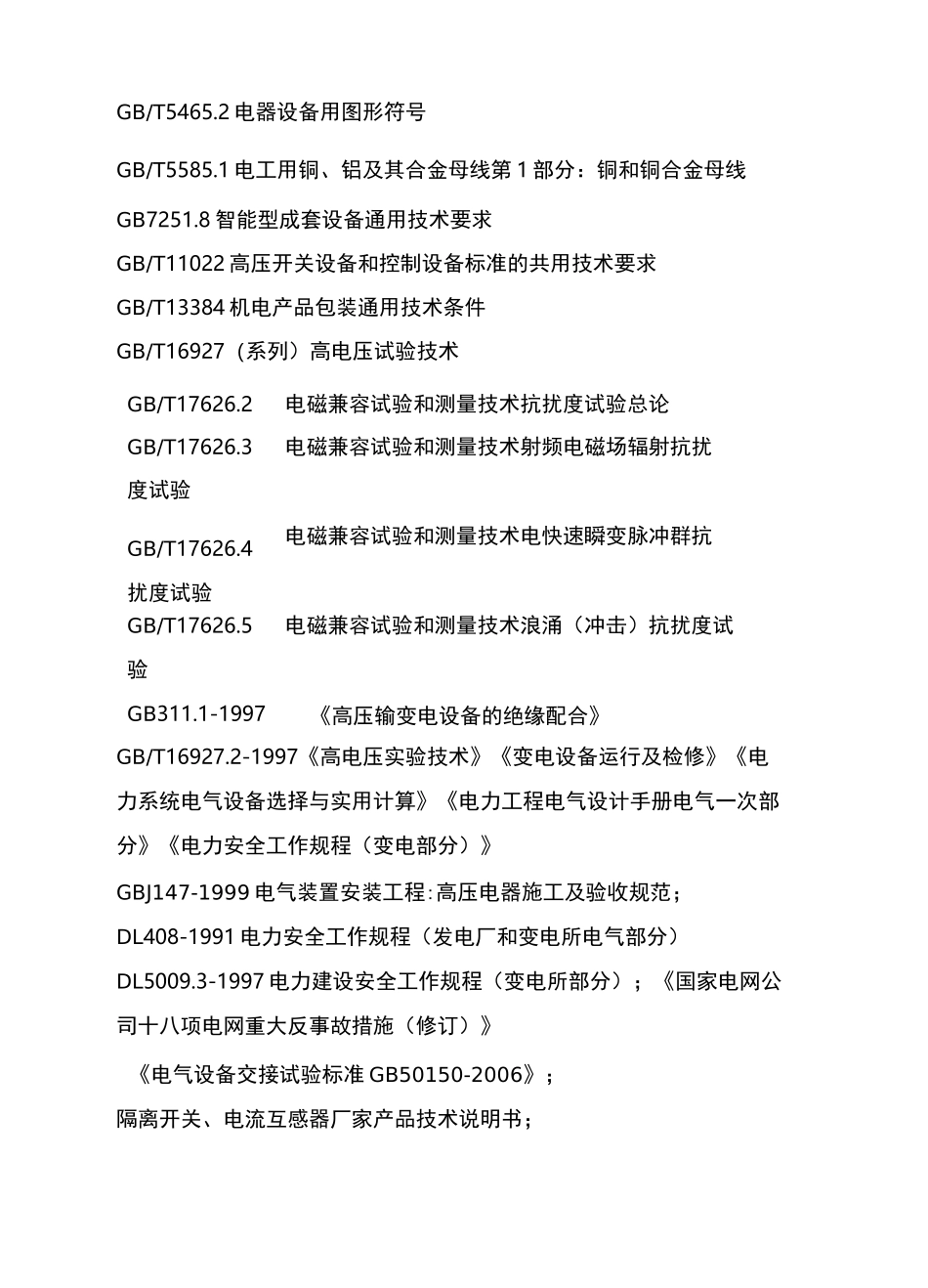

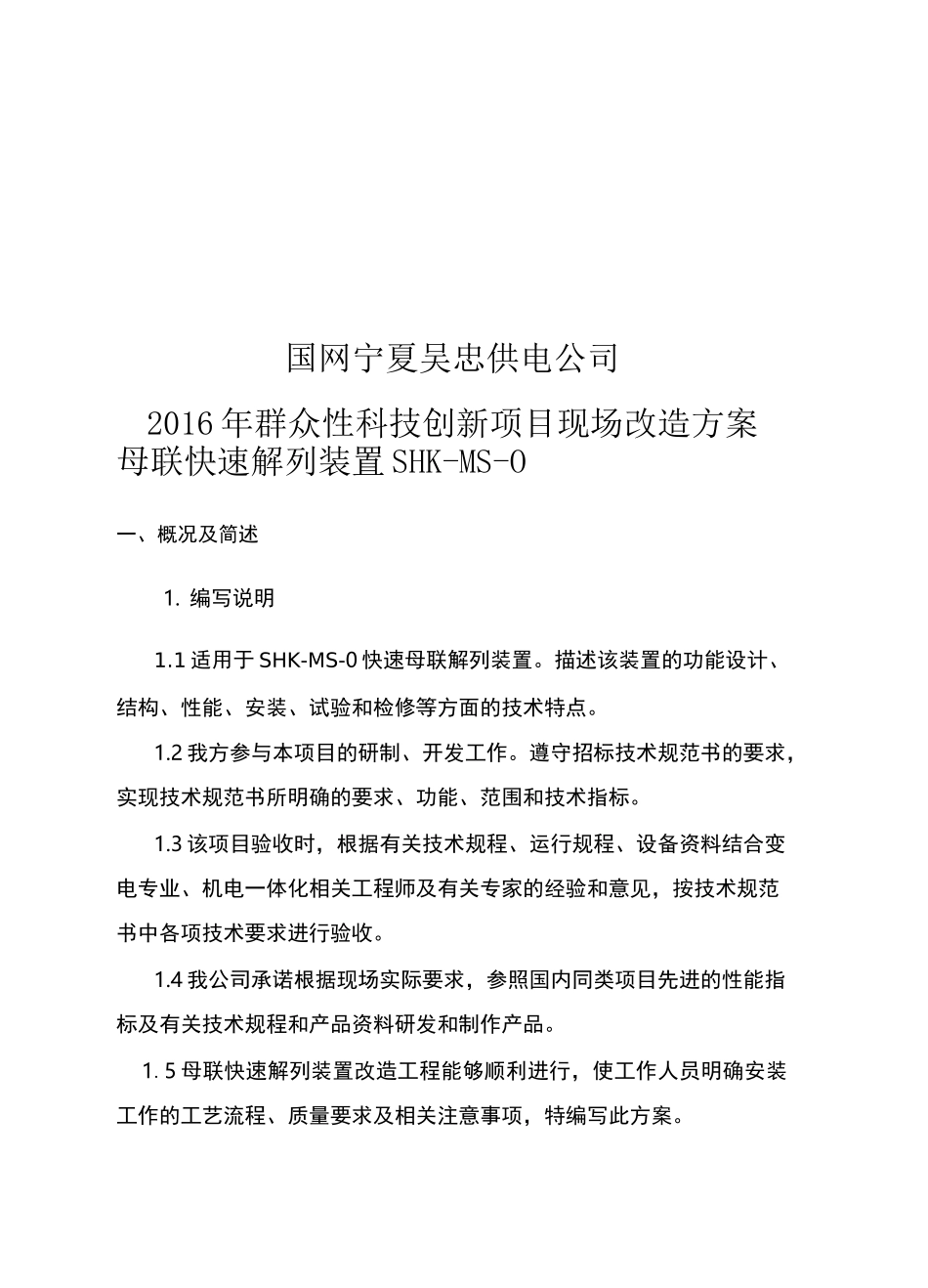

国网宁夏吴忠供电公司2016 年群众性科技创新项目现场改造方案母联快速解列装置 SHK-MS-O一、概况及简述1. 编写说明1.1 适用于 SHK-MS-0 快速母联解列装置。描述该装置的功能设计、结构、性能、安装、试验和检修等方面的技术特点。1.2 我方参与本项目的研制、开发工作。遵守招标技术规范书的要求，实现技术规范书所明确的要求、功能、范围和技术指标。1.3 该项目验收时，根据有关技术规程、运行规程、设备资料结合变电专业、机电一体化相关工程师及有关专家的经验和意见，按技术规范书中各项技术要求进行验收。1.4 我公司承诺根据现场实际要求，参照国内同类项目先进的性能指标及有关技术规程和产品资料研发和制作产品。1.5 母联快速解列装置改造工程能够顺利进行，使工作人员明确安装工作的工艺流程、质量要求及相关注意事项，特编写此方案。2．项目概况2.1 工程规模电力电缆出线的不断增多和变电站承载负荷的日益增加，发生故障时的故障电流大，目前变电站的 10kV 系统多采用并列运行的方式，一旦配网电力系统内部发生短路故障，断路器的开断容量往往不能满足安全开断故障电流的要求。根据上述情况开发一种快速母联断路器，在发生故障时可以快速的断开母联开关，使母联分列运行，这样主要起到以下作用：1、限流功能，断开母联开关后短路电流减小，有效地降低故障电流；2、可靠性提高，故障电流的降低，可以大大提高断路器开断故障电流的可靠性；3、降低了电压波动，提高电压质量。3．编写依据不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191 包装储运图示标志GB311.1 绝缘配合第一部分：定义、原则和规则GB1207 电压互感器GB1208 电流互感器GB1984 高压交流断路器GB39063.6kV〜40.5kV 交流金属封闭开关设备和控制设备GB4208 外壳防护等级（IP 代码）GB/T5465.2 电器设备用图形符号GB/T5585.1 电工用铜、铝及其合金母线第 1 部分：铜和铜合金母线GB7251.8 智能型成套设备通用技术要求GB/T11022 高压开关设备和控制设备标准的共用技术要求GB/T13384 机电产品包装通用技术条件GB/T16927（系列）高电压试验技术GB/T17626.2电磁兼容试验和测量技术抗扰度试验总论GB/T17626.3度试验电磁兼容试验和测量技术射频电磁场辐射抗扰GB/T17626.4扰度试验电磁兼容试验和测量技术电快速瞬变脉冲群抗GB/T17626.5验电磁兼容试验和测量技术浪涌（冲击）抗扰度试GB311.1-1997《高压输变电设备的绝缘配合》GB/T1...
