跨越35kV312关堡线工程施工方案(吊车施工)

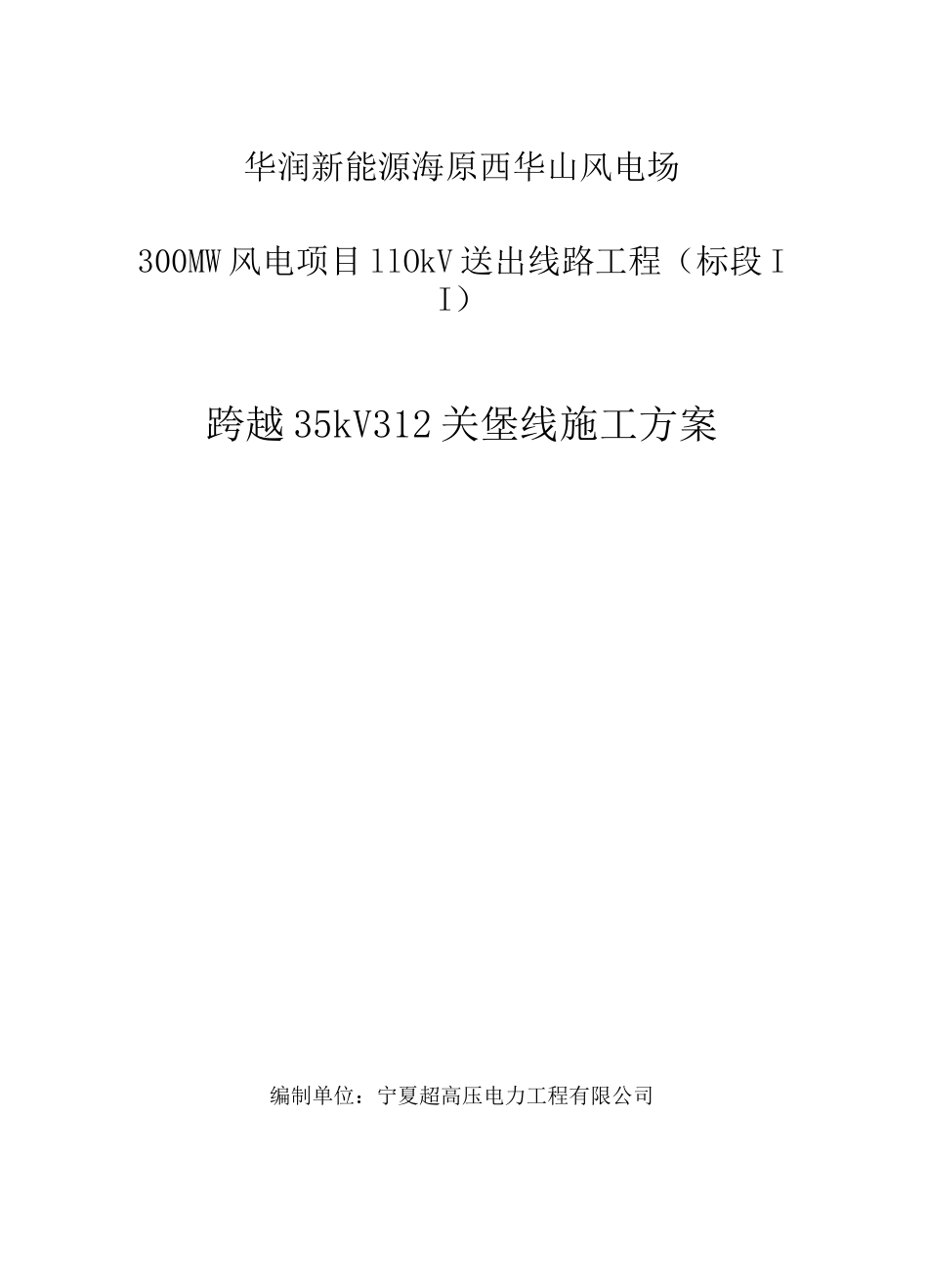

跨越35kV312关堡线工程施工方案(吊车施工)_第1页
1/11
跨越35kV312关堡线工程施工方案(吊车施工)_第2页
2/11

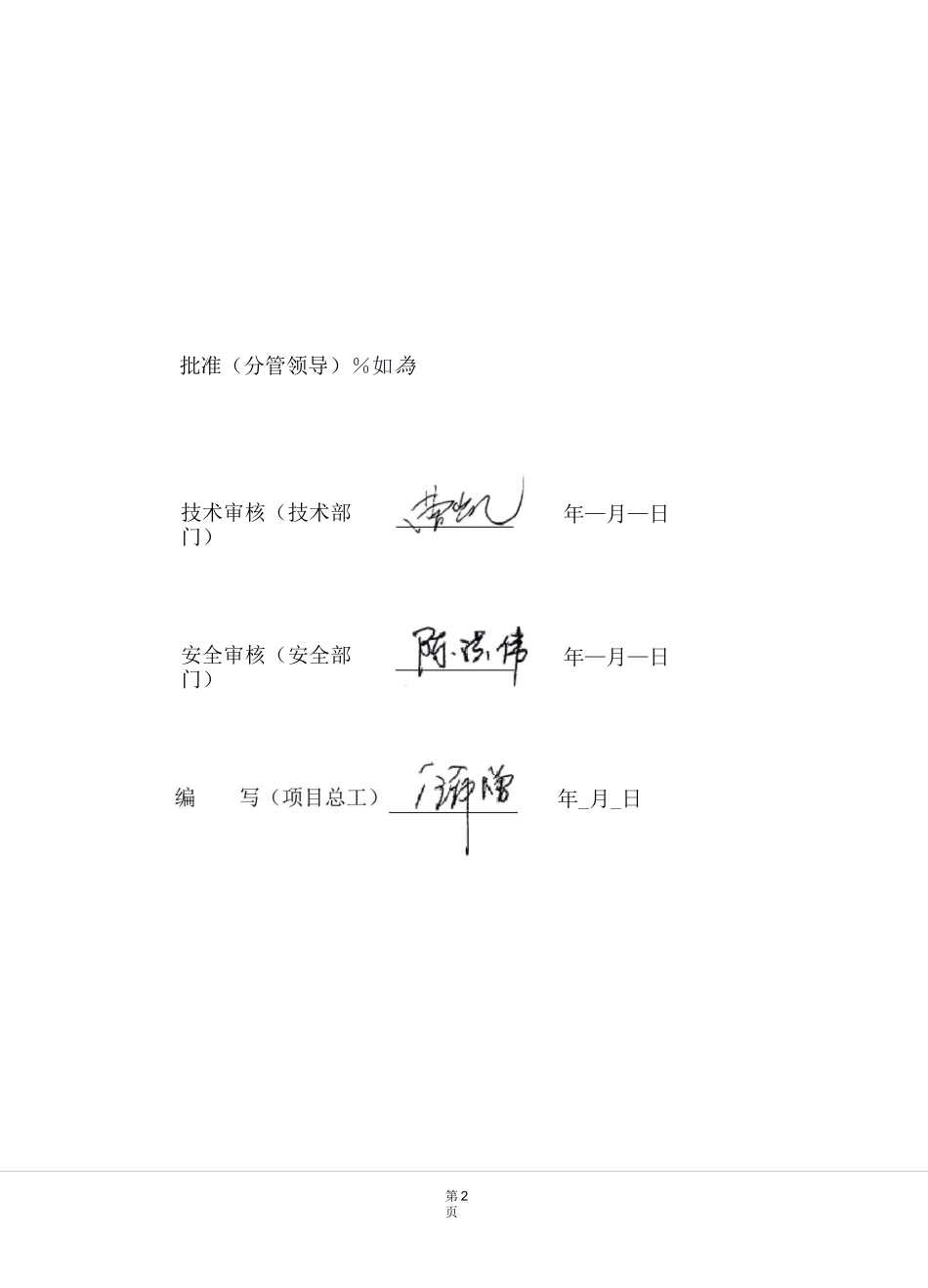

跨越35kV312关堡线工程施工方案(吊车施工)_第3页
3/11
华润新能源海原西华山风电场300MW 风电项目 llOkV 送出线路工程(标段 II)跨越 35kV312 关堡线施工方案编制单位:宁夏超高压电力工程有限公司2016 年 10 月第 2页批准(分管领导)%如為技术审核(技术部门)年—月—日安全审核(安全部门)年—月—日年_月_日第 4 页1.工程概况 12.人员组织-3-3.施工任务及施工时间-3-4.施工方案-3-5.跨越施工作业安全措施-4-6.高处作业人员安全注意事项-5-7.吊车安全注意事项:-5-8.工器具备置如下表:-6-第 1 页1.工程概况华润海原西华山一期风电场 110kV 输变电工程包括:华润海原西华山一期风电场 llOkV 升压站新建工程、同心 33OkV 变电站华润海原 llOkV 间隔扩建工程、华润新能源海原西华山风电场 300MW 风电项目 110kV 送出线路工程等。本工程为华润新能源海原西华山风电场 300MW 风电项目 110kV 送出线路工程:线路位于宁夏回族自治区同心县、海原县境内,起点为待建的华润新能源海原西华山风电场 110kV 升压站出线构架,终点为已建同心 330kV 变电站 110kV 出线构架,本标段线路长 32.373km,采用双回路架设,本标段共用直线塔 66 基,转角及终端塔 20 基。本工程导线型号采用 JL/G1A-400/35-48/7 钢芯铝绞线。根据系统通信要求,本工程两根地线均采用 24 芯 OPGW 光纤。本表段共用直线塔 66 基,转角及终端塔 20 基。1.135kV 交跨情况及停电计划被跨越名称被跨越位置跨越桩号新建线路与被跨越线路距离(M)与邻近跨越杆塔最小距离(M)交叉角计划停电时间35kV(312关堡线)25#〜26#128#〜129#4.75距 129 塔66m82°11 月 4 日〜11 月 7 日1.2 跨越图:详见交叉跨越图,图号为:SA151101S-KYFT-08(见下页)第-2-页第-3-页2.人员组织跨越 35kV312 关堡线路任务需要投入人员 30 人,其中高空人员 10 名,地勤人员 16 名,压接工 1 名,工作负责人 1 名,安全员 1 名,技术员 1 名。工作负责人:郝守刚安全员:张宏钰技术员:王佳涛3. 施工任务及施工时间3.1 施工任务:跨越 35kV(312 关堡线),展放 122-129 段导地线及光缆。3.2 计划施工时间计划时间为三天:第一天:紧 122-129 光缆及上导线。第二天:紧 122-129 中导线和下导线。第三天:完成附件安装工作。4. 施工方案4.1 停电前完成的准备工作4.1.1 现场布置。采用围栏、标识牌等做好现场布置。4.1.2 在 122 小号侧、129 大号侧打好反向拉线,并...
