盖板涵技术交底书

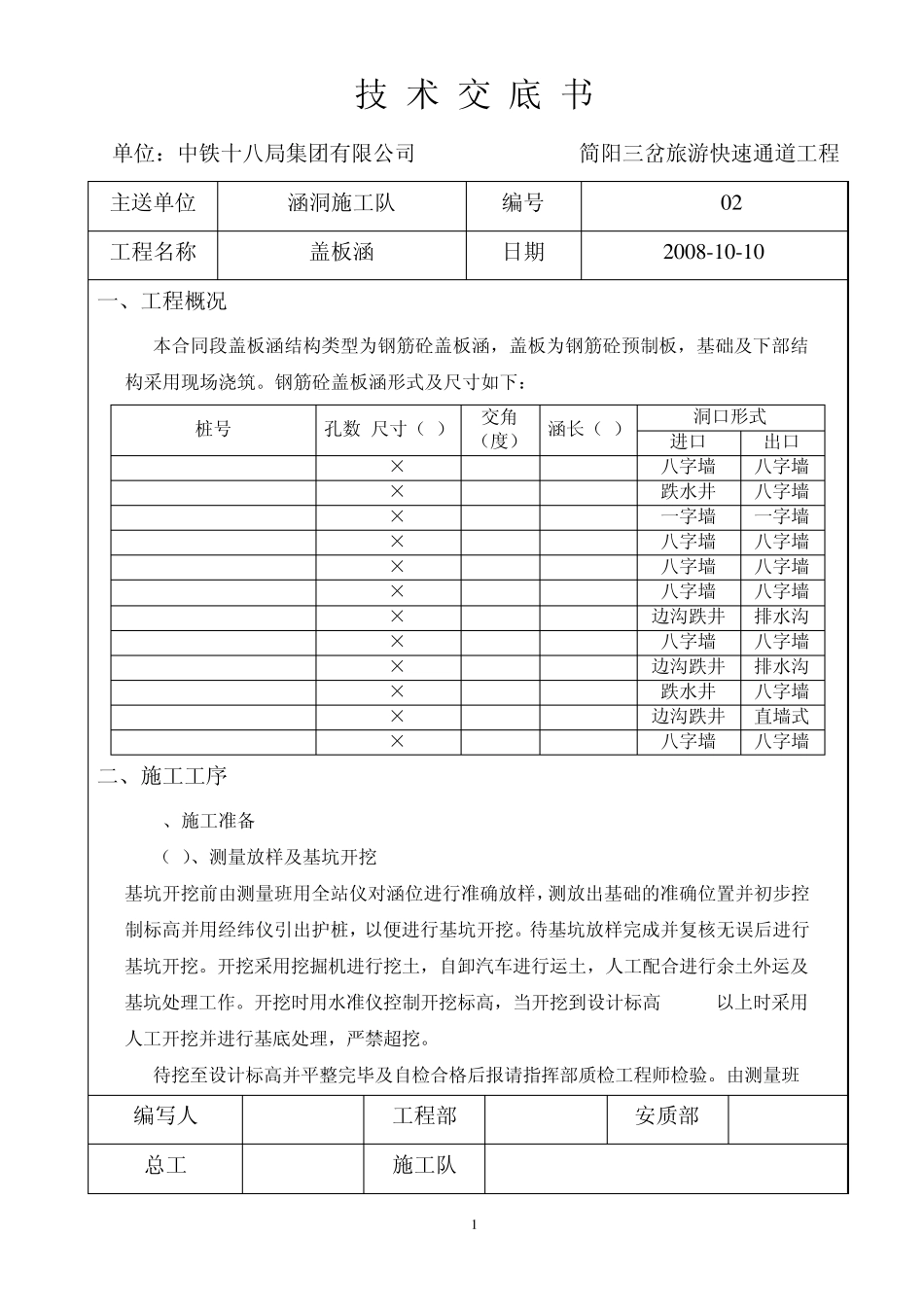

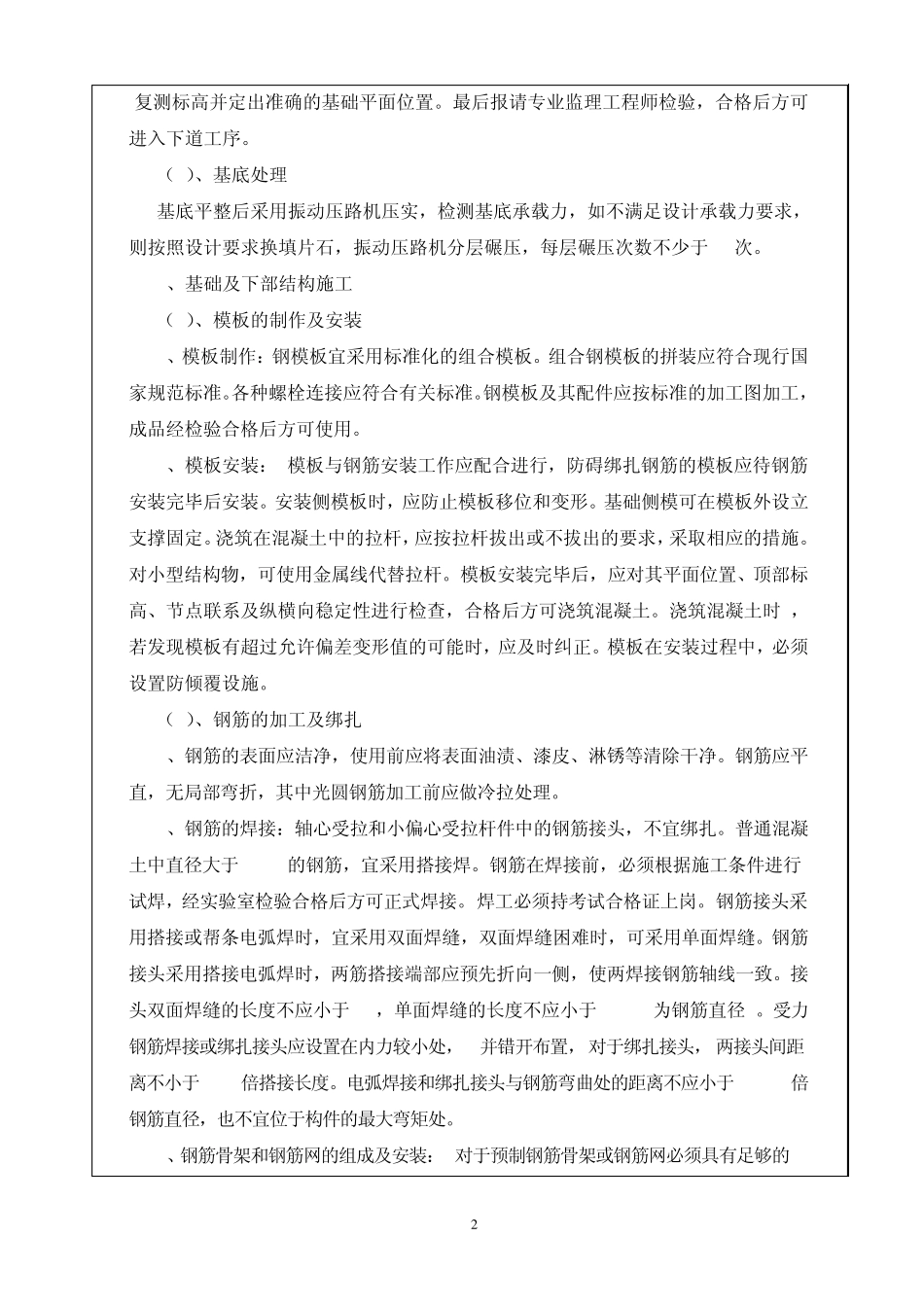

1 技 术 交 底 书 单位：中铁十八局集团有限公司 简阳三岔旅游快速通道工程 主送单位 涵洞施工队 编号 0 2 工程名称 盖板涵 日期 2 0 0 8 -1 0 -1 0 一、工程概况 本合同段盖板涵结构类型为钢筋砼盖板涵，盖板为钢筋砼预制板，基础及下部结构采用现场浇筑。钢筋砼盖板涵形式及尺寸如下： 二、施工工序 1、施工准备 （1）、测量放样及基坑开挖 基坑开挖前由测量班用全站仪对涵位进行准确放样，测放出基础的准确位置并初步控制标高并用经纬仪引出护桩，以便进行基坑开挖。待基坑放样完成并复核无误后进行基坑开挖。开挖采用挖掘机进行挖土，自卸汽车进行运土，人工配合进行余土外运及基坑处理工作。开挖时用水准仪控制开挖标高，当开挖到设计标高 20cm以上时采用人工开挖并进行基底处理，严禁超挖。 待挖至设计标高并平整完毕及自检合格后报请指挥部质检工程师检验。由测量班 桩号 孔数-尺寸（m） 交角（度） 涵长（m） 洞口形式 进口 出口 K0+040 1-1.5×1.5 90 27.91 八字墙 八字墙 K1+280 1-3.0×3.0 90 28.2 跌水井 八字墙 K1+475 1-1.5×1.5 90 24.54 一字墙 一字墙 K1+780 1-2.0×2.0 45 60.36 八字墙 八字墙 K1+820 1-3.0×3.0 30 90.2 八字墙 八字墙 K2+120 1-3.0×3.0 90 53.31 八字墙 八字墙 K2+700 1-1.5×1.5 90 25.32 边沟跌井 排水沟 ZK3+225, YK3+222.5 1-2.5×2.0 45 50.56 八字墙 八字墙 ZK5+540, YK5+535.823 1-2.0×2.0 90 34.63 边沟跌井 排水沟 ZK6+180, YK6+172.774 1-2.0×2.0 90 43.87 跌水井 八字墙 ZK6+700, YK6+692.484 1-2.0×2.0 90 32.63 边沟跌井 直墙式 ZK6+920, YK6+913.663 1-2.0×2.0 90 43.16 八字墙 八字墙 编写人 工程部 安质部 总工 施工队 2 复测标高并定出准确的基础平面位置。最后报请专业监理工程师检验，合格后方可进入下道工序。 （2）、基底处理 基底平整后采用振动压路机压实，检测基底承载力，如不满足设计承载力要求，则按照设计要求换填片石，振动压路机分层碾压，每层碾压次数不少于12次。 2、基础及下部结构施工 （1）、模板的制作及安装 A、模板制作：钢模板宜采用标准化的组合模板。组合钢模板的拼装应符合现行国家规范标准。各种螺栓连接应符合有关标准。钢模板及其配件应按标准的加工图加工，成品经检验合格后方可使用。 B、模板安装： 模板与钢筋安装...
