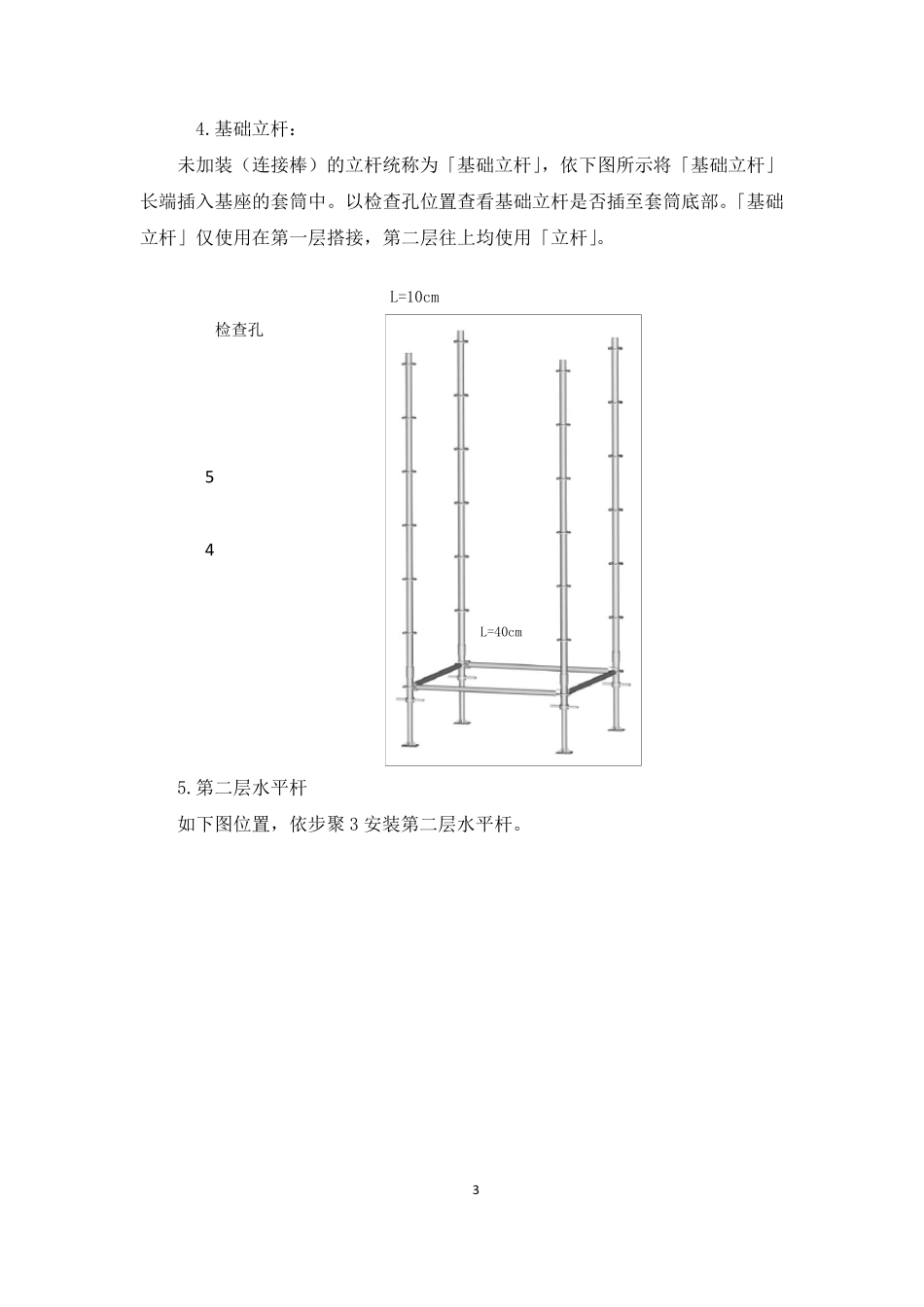

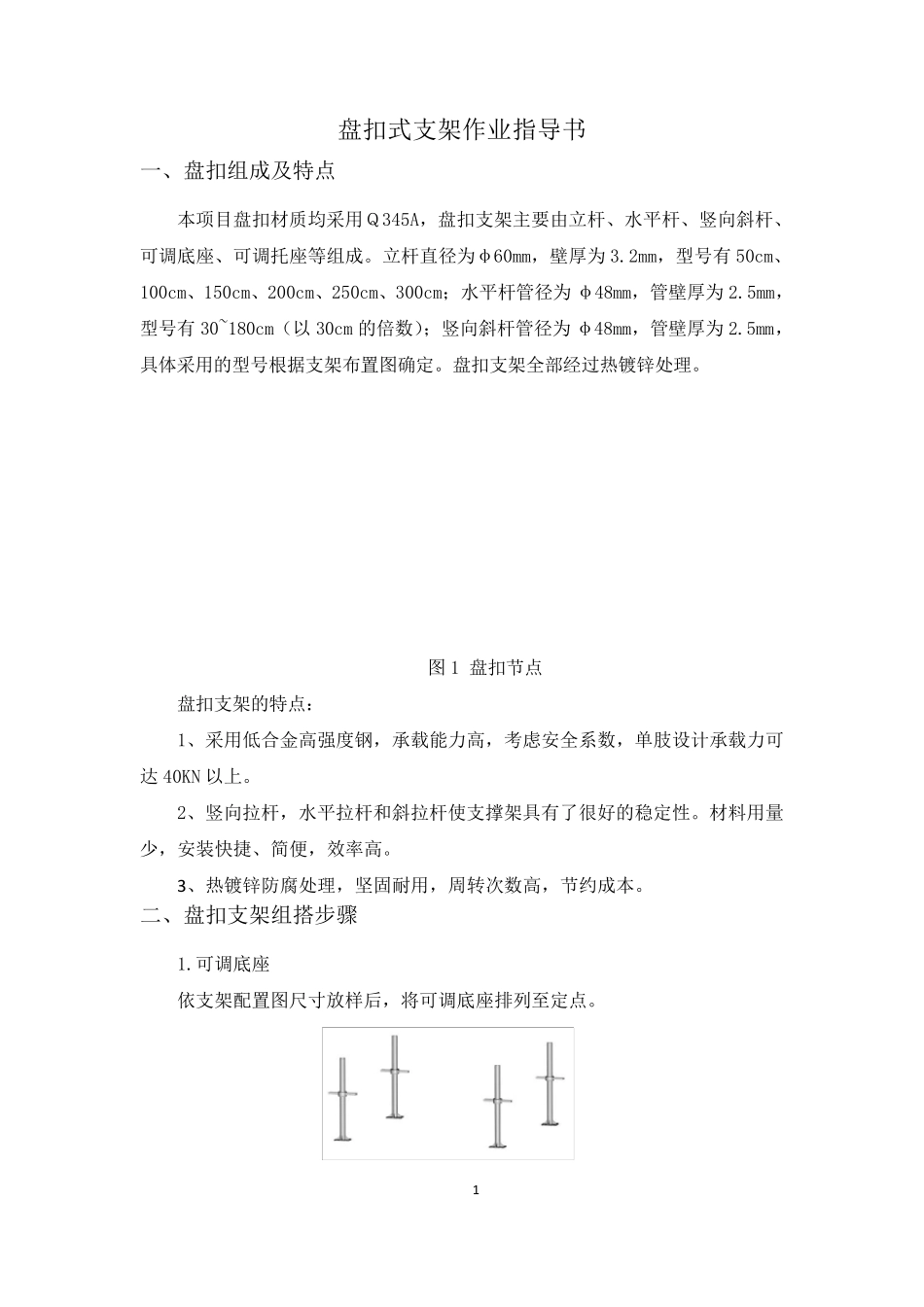

1 盘扣式支架作业指导书 一、盘扣组成及特点 本项目盘扣材质均采用Ｑ345A，盘扣支架主要由立杆、水平杆、竖向斜杆、可调底座、可调托座等组成。立杆直径为φ60mm，壁厚为3.2mm，型号有 50cm、100cm、150cm、200cm、250cm、300cm；水平杆管径为φ48mm，管壁厚为2.5mm，型号有 30~180cm（以 30cm 的倍数）；竖向斜杆管径为φ48mm，管壁厚为2.5mm，具体采用的型号根据支架布置图确定。盘扣支架全部经过热镀锌处理。 图 1 盘扣节点 盘扣支架的特点： 1、采用低合金高强度钢，承载能力高，考虑安全系数，单肢设计承载力可达 40KN 以上。 2、竖向拉杆，水平拉杆和斜拉杆使支撑架具有了很好的稳定性。材料用量少，安装快捷、简便，效率高。 3、热镀锌防腐处理，坚固耐用，周转次数高，节约成本。 二、盘扣支架组搭步骤 1.可调底座 依支架配置图尺寸放样后，将可调底座排列至定点。 2 受力平面 立杆套筒 图2 可调底座 2 .基座 将基座的立杆套筒部份朝上套入可调底座上方，基座下缘需完全置入扳手受力平面的凹槽内。 图3 基座 3、第一层水平杆 将水平杆头套入圆盘小孔位置使水平杆头前端抵住立杆圆管，再以斜楔贯穿小孔敲紧固定。 3 54 4.基础立杆： 未加装（连接棒）的立杆统称为「基础立杆」，依下图所示将「基础立杆」长端插入基座的套筒中。以检查孔位置查看基础立杆是否插至套筒底部。「基础立杆」仅使用在第一层搭接，第二层往上均使用「立杆」。 5.第二层水平杆 如下图位置，依步聚 3 安装第二层水平杆。 L=10cm L=40cm 检查孔 4 150 6.第一层竖向斜杆： 将「竖向斜杆」全部依顺时针或全部逆时针方向组搭，如下图。将「竖向斜杆」套入圆盘大孔位置，使竖向斜杆头前端抵住立杆圆管，再以斜楔贯穿大孔敲紧固定。注意！竖向斜杆具有方向性，方向相反即无法搭接。 5 1501507.第三层水平杆： 如下图位置，依步聚3 安装第三层水平杆。 8.第二层竖向斜杆： 如下图所示，依步骤6 组搭方式，和第一层相同方向搭接第二层「竖向斜杆」。 ※若第一层为逆时钟方向组装，则第二层以上的竖向斜杆同样需以逆时钟方向组装。 6 9.立杆： 「立杆」以四方管（连接棒）连接，如下图所示将连接棒插入下层管中即可。 ※若需使用「立杆插销」则务必检查圆盘对齐孔是否在同一方向。 连接棒 1 0.第四层水平杆： 如左图位置，依步聚 3 安装第四层水平杆。 水平杆需每 150cm 安装一层，依实际高度组装。若安...
