直埋无补偿冷安装在供热工程的设计项目开发报告

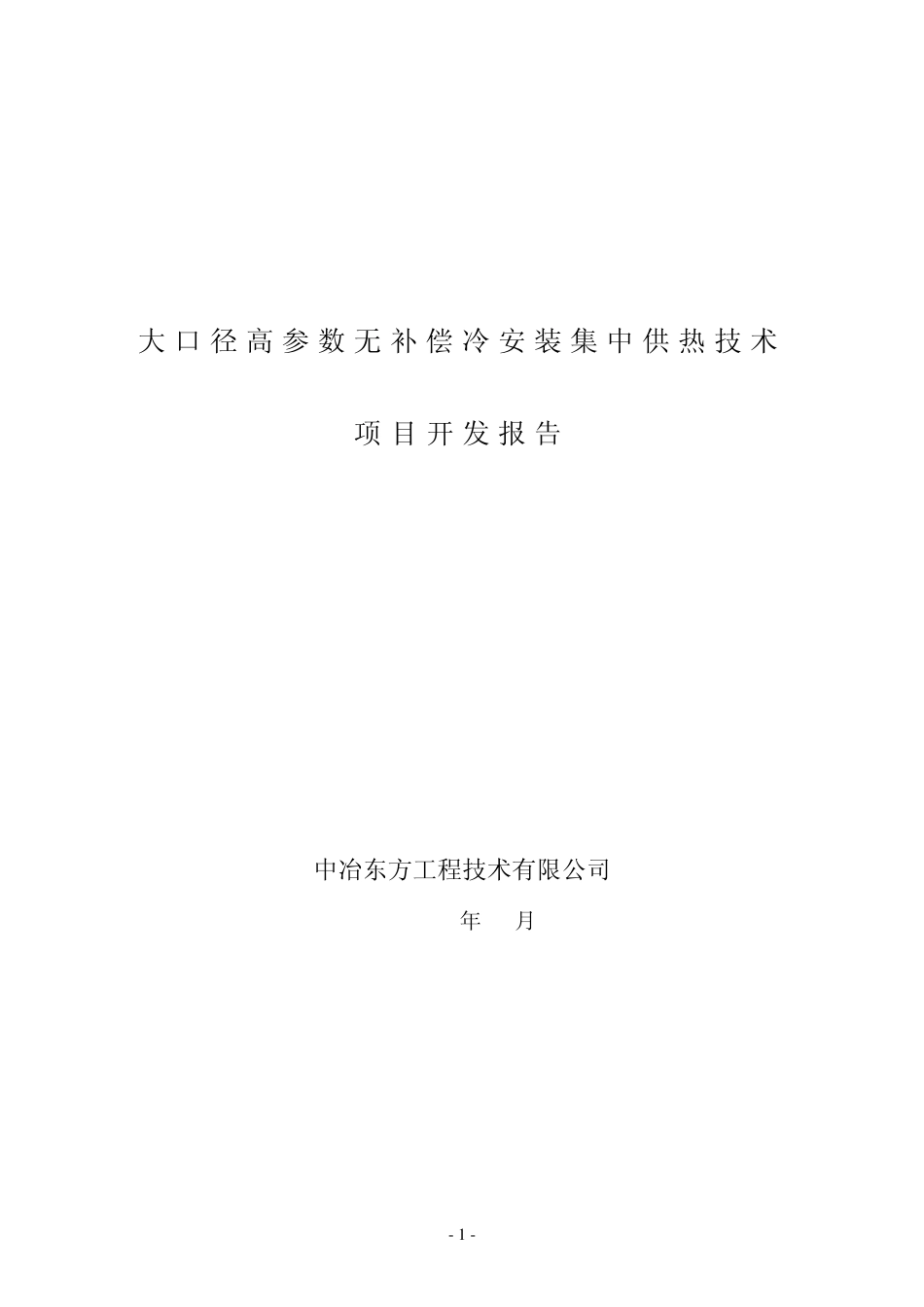

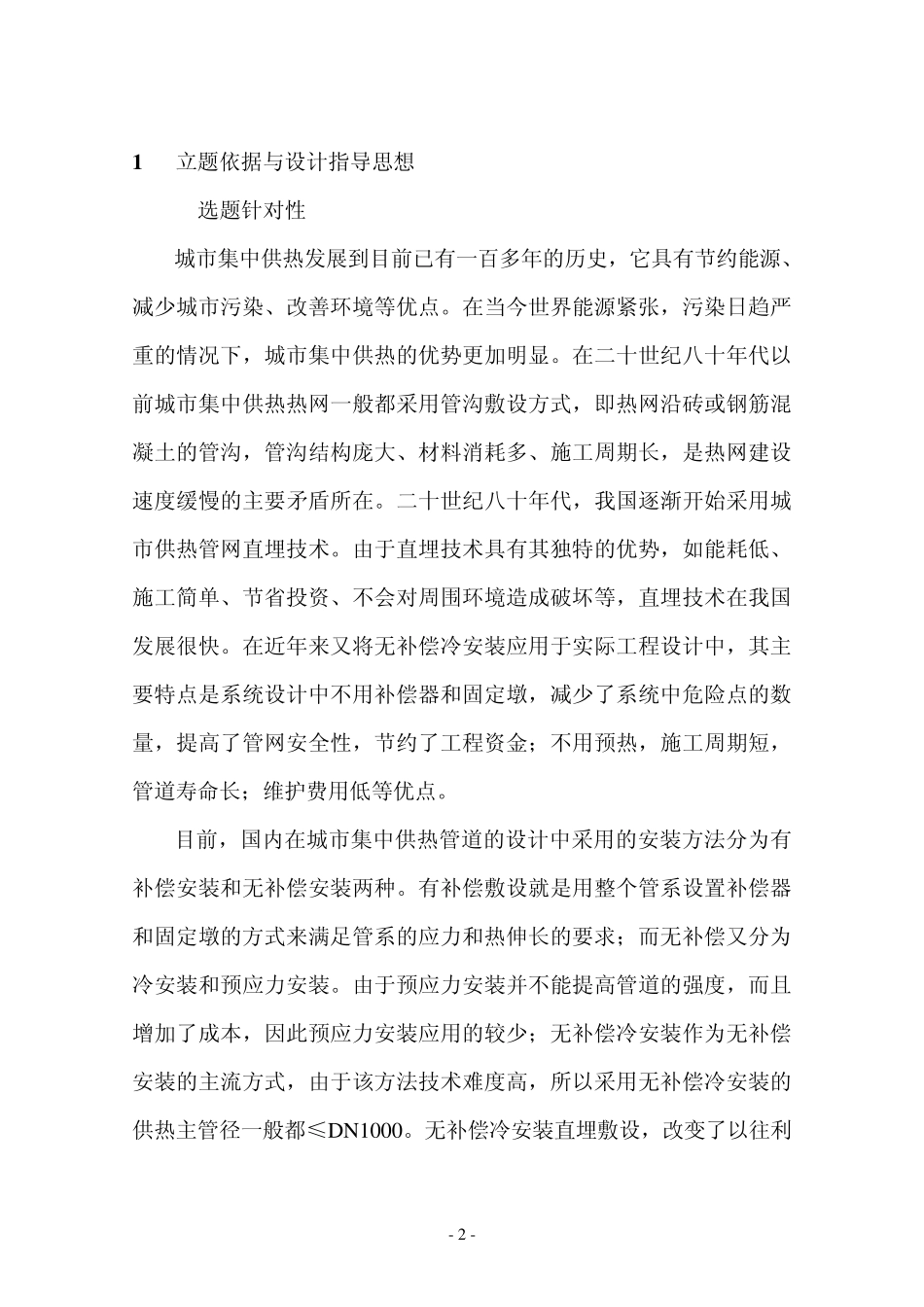

- 1 - 大口径高参数无补偿冷安装集中供热技术 项目开发报告 中冶东方工程技术有限公司 2008年 11月 - 2 - 1 立题依据与设计指导思想 1.1 选题针对性 城市集中供热发展到目前已有一百多年的历史，它具有节约能源、减少城市污染、改善环境等优点。在当今世界能源紧张，污染日趋严重的情况下，城市集中供热的优势更加明显。在二十世纪八十年代以前城市集中供热热网一般都采用管沟敷设方式，即热网沿砖或钢筋混凝土的管沟，管沟结构庞大、材料消耗多、施工周期长，是热网建设速度缓慢的主要矛盾所在。二十世纪八十年代，我国逐渐开始采用城市供热管网直埋技术。由于直埋技术具有其独特的优势，如能耗低、施工简单、节省投资、不会对周围环境造成破坏等，直埋技术在我国发展很快。在近年来又将无补偿冷安装应用于实际工程设计中，其主要特点是系统设计中不用补偿器和固定墩，减少了系统中危险点的数量，提高了管网安全性，节约了工程资金；不用预热，施工周期短，管道寿命长；维护费用低等优点。 目前，国内在城市集中供热管道的设计中采用的安装方法分为有补偿安装和无补偿安装两种。有补偿敷设就是用整个管系设置补偿器和固定墩的方式来满足管系的应力和热伸长的要求；而无补偿又分为冷安装和预应力安装。由于预应力安装并不能提高管道的强度，而且增加了成本，因此预应力安装应用的较少；无补偿冷安装作为无补偿安装的主流方式，由于该方法技术难度高，所以采用无补偿冷安装的供热主管径一般都≤D N 1000。无补偿冷安装直埋敷设，改变了以往利 - 3 - 用补偿器来吸收管道的热膨胀变形从而使管道应力下降的模式，而是充分利用了钢材本身的强度应力特性，在降低应力水平的前提下实施的一种方法。 随着城市集中供热的区域越来越大，供热需求量也越来越高，供热所要求的主管道也越来越粗，而且供热参数（主要是供水/回水温度）也越来越高，对采用无补偿冷安装提出了更高要求，供热主管径≤DN1000 的无补偿冷安装技术已经不能满足市场的实际需求，需要在主管径＞DN1000 的无补偿冷安装技术进行探索。中冶东方公司为适应市场变化的需求，开发适应大口径（DN1100）高参数（供水130℃/回水70℃）供热条件的无补偿冷安装技术，并且在包头市东河区集中供热改建工程得到成功应用。该工程供热管道设计管径为DN1100，采用了无补偿冷安装直埋敷设方式，管网主干线全长 6.8km （单程），供水管设计压力1.6MPa ，设计温度130℃。 1.2 项...
