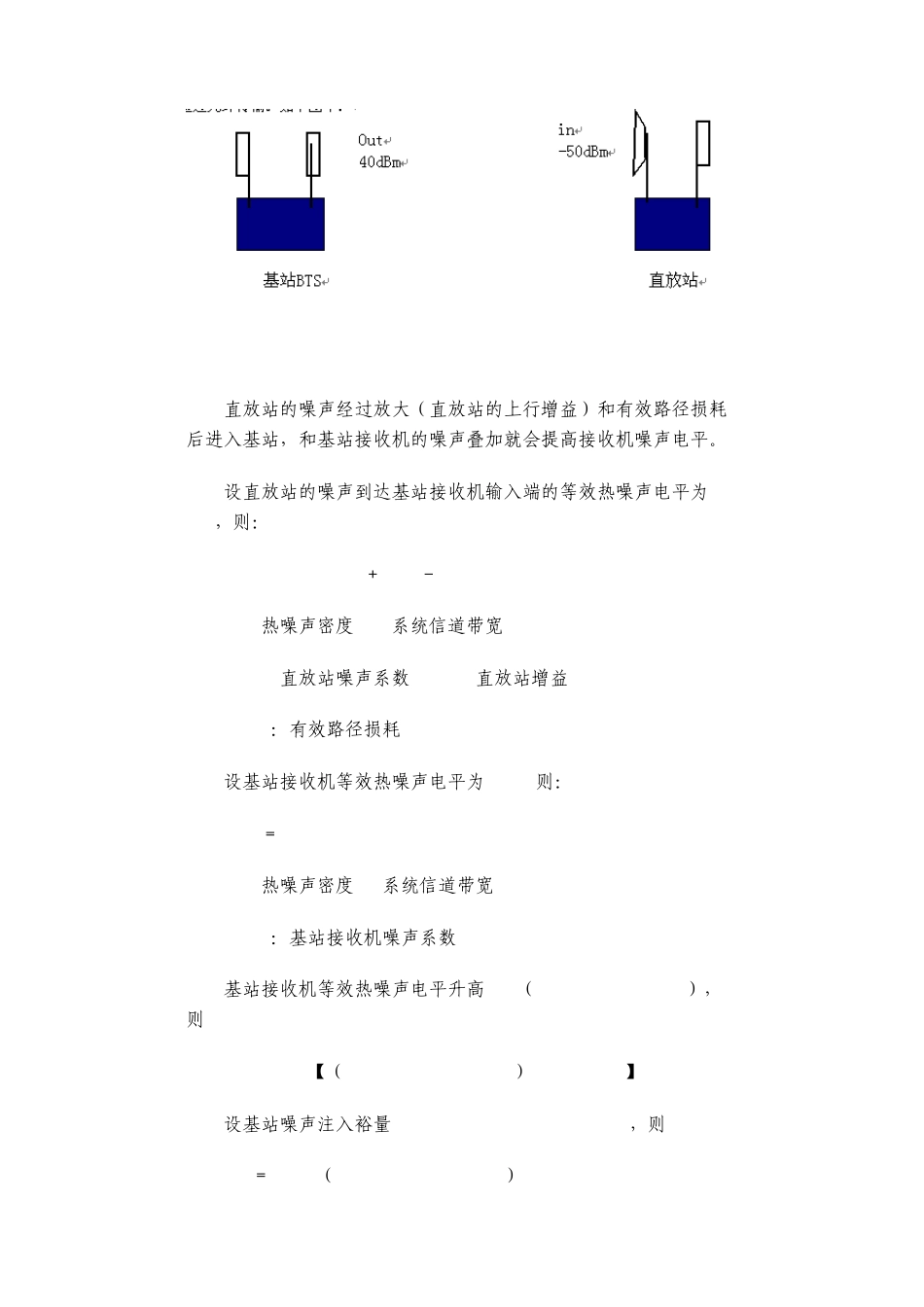

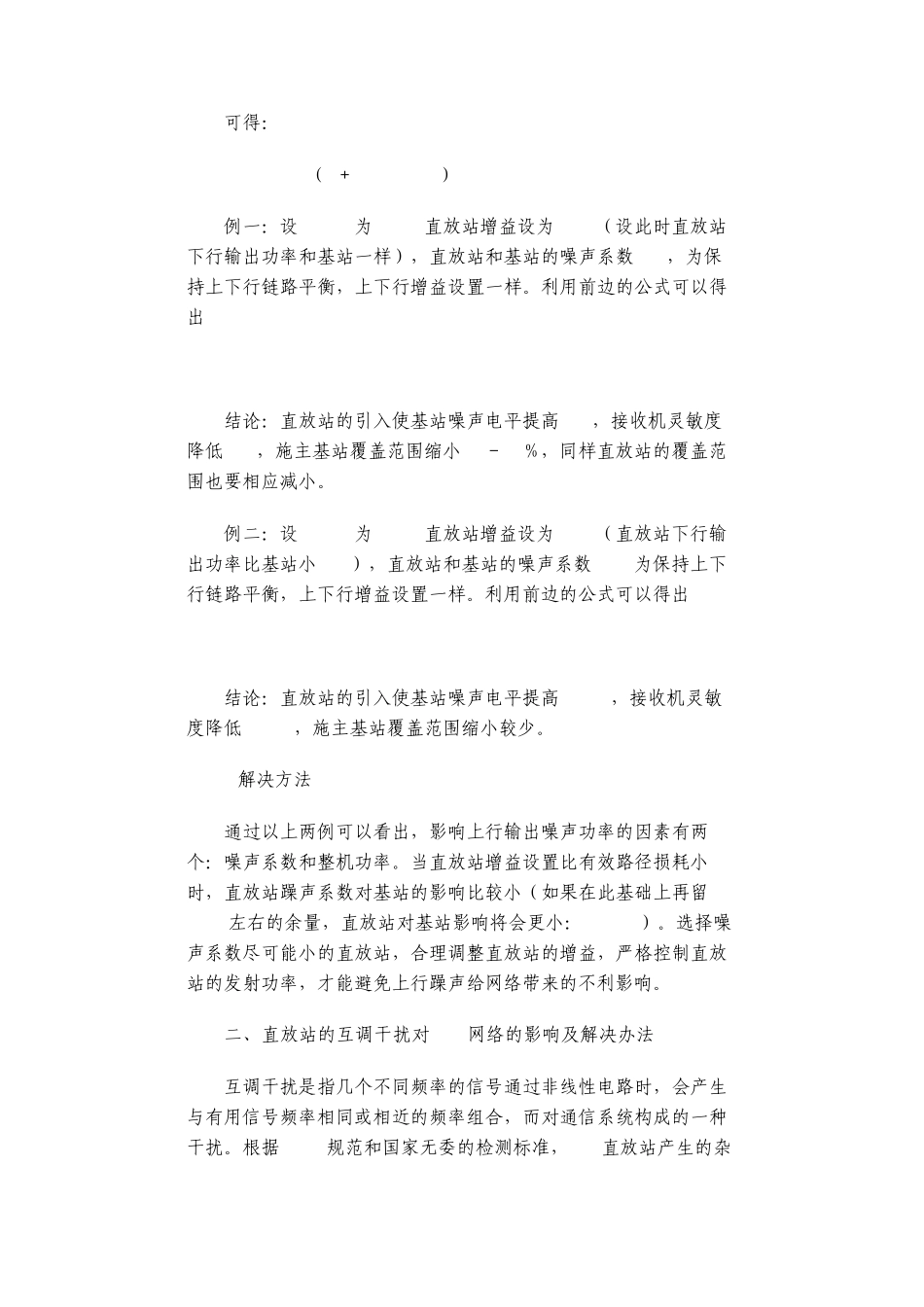

直放站的噪声系数和互调干扰对 GSM网络的影响及解决方法 南京解放军理工大学通信工程学院无线通信系 马俊峰 移动通信系统中使用直放站可以经济、迅速、有效的填补盲区，改善网络质量，给运营商带来可观经济效益，因此在网络中得到广泛的应用。但是直放站本身是有源设备，它自身的噪声系数和产生的杂散、互调信号如果控制不好会对网络产生干扰，降低网络的质量，严重时会造成系统瘫痪。为了保证网络运行质量，需要在设计过程中合理使用，并通过网络优化工作，将影响降低到合理的范围内。 一、直放站的噪声系数对 GSM网络的影响及解决方法 直放站的噪声系数对施主基站的影响，主要表现在直放站的上行噪声引入施主基站，从而降低施主基站接收机的接收灵敏度，减小了施主基站的覆盖范围，甚至引起掉话率和误码率的上升。 1影响分析 直放站是有源设备，直放站内部有较多非线性有源器件，性能较好的直放站上下行的噪声系数都应小于5dB，下面就以以此值作为讨论的条件。 首先介绍两个概念：KT(热噪声密度)和 EDoPL(有效路径损耗)。 KT(热噪声密度)为设备内部电子热运动引起的噪声，是所有设备都固有的，它只和温度有关。 K为波滋曼常数，T为绝对温度。 如在温度为 17℃时，KT(热噪声密度)为：－174dBm/Hz。 EDoPL(有效路径损耗)就是指基站输出口到直放站的输入口的总的路径损耗，无论信号是通过空中传播或通过光纤传输。如下图中： EdoPL=OUT-IN=40-(-50)=90 直放站的噪声经过放大（直放站的上行增益）和有效路径损耗后进入基站，和基站接收机的噪声叠加就会提高接收机噪声电平。 设直放站的噪声到达基站接收机输入端的等效热噪声电平为Nin，则： Nin=K*T*B+NFrep＋Grep－EdoPL K*T:热噪声密度 B: 系统信道带宽 NFrep:直放站噪声系数 Grep: 直放站增益 EDoPL：有效路径损耗 设基站接收机等效热噪声电平为 Nbts,则： Nbts＝K*T*B+NFbts K*T:热噪声密度 B:系统信道带宽 NFbts：基站接收机噪声系数 基站接收机等效热噪声电平升高ROT（RaiseOverThermal），则 ROT=10Log【（10Nin/10+10Nbts/10）/10Nbts/10】 设基站噪声注入裕量 NIM(NoiseInjectionMargin)，则 NIM＝10Log（10Nbts/10/10Nin/10） 可得： ROT=10Log（1＋10-NIM/10） 例一：设 EDoPL为 90dB,直放站增益设为 90dB（设此时直放站下行输出功率和基站一样），直放站和基站的噪声系数 5dB，为保持上下行链路平衡，上下行增益设臵一样。利用前边的公式...
