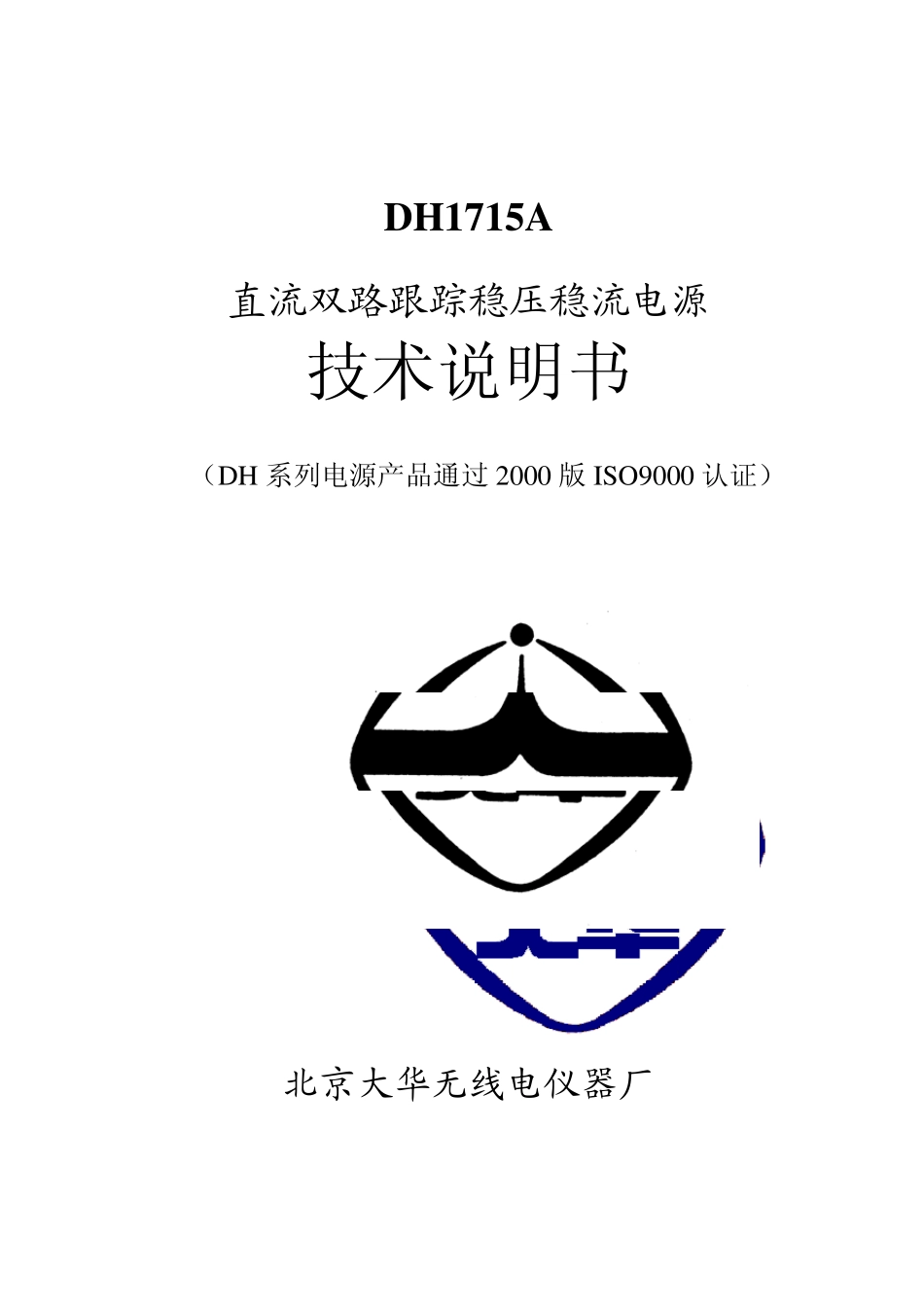

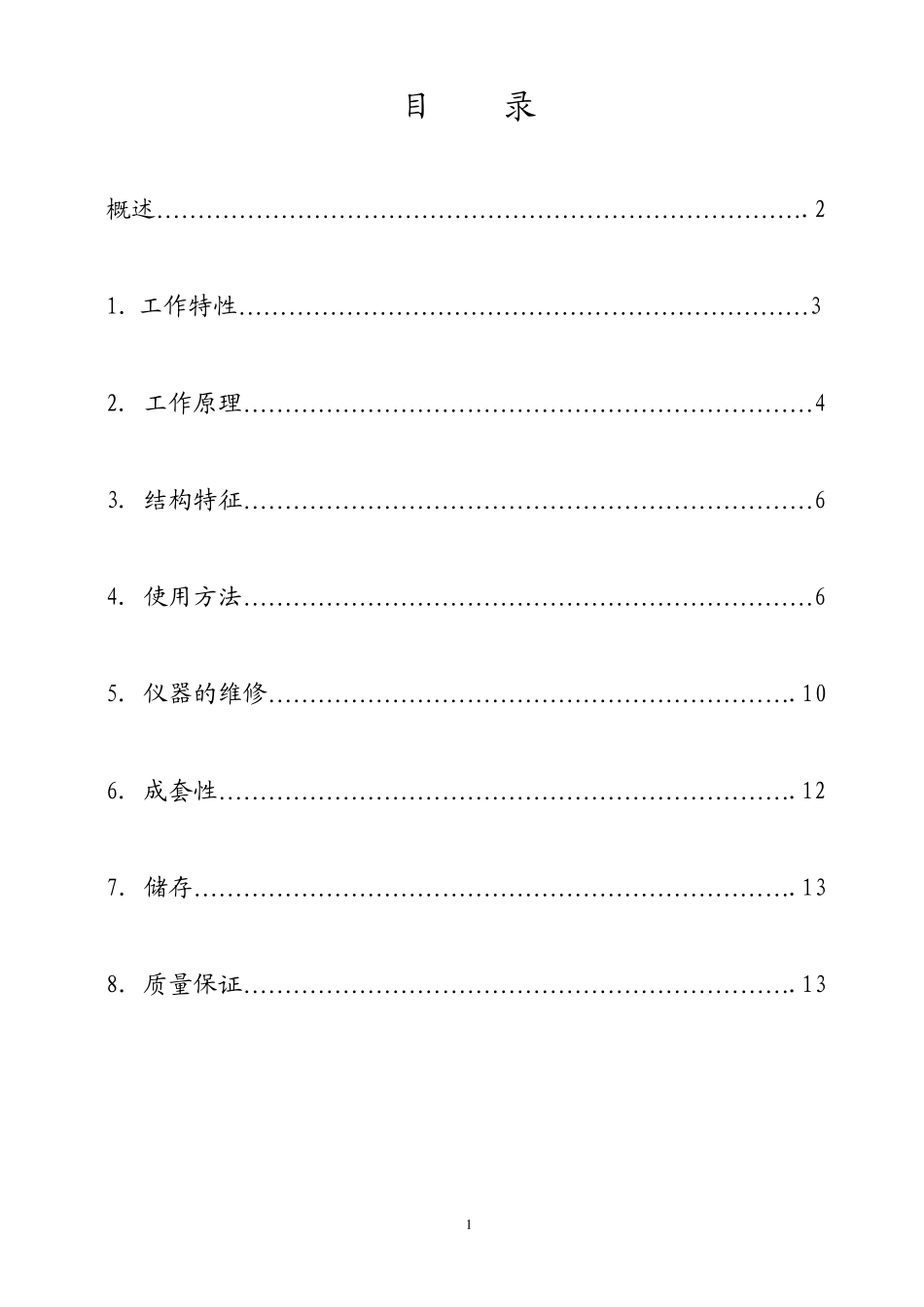

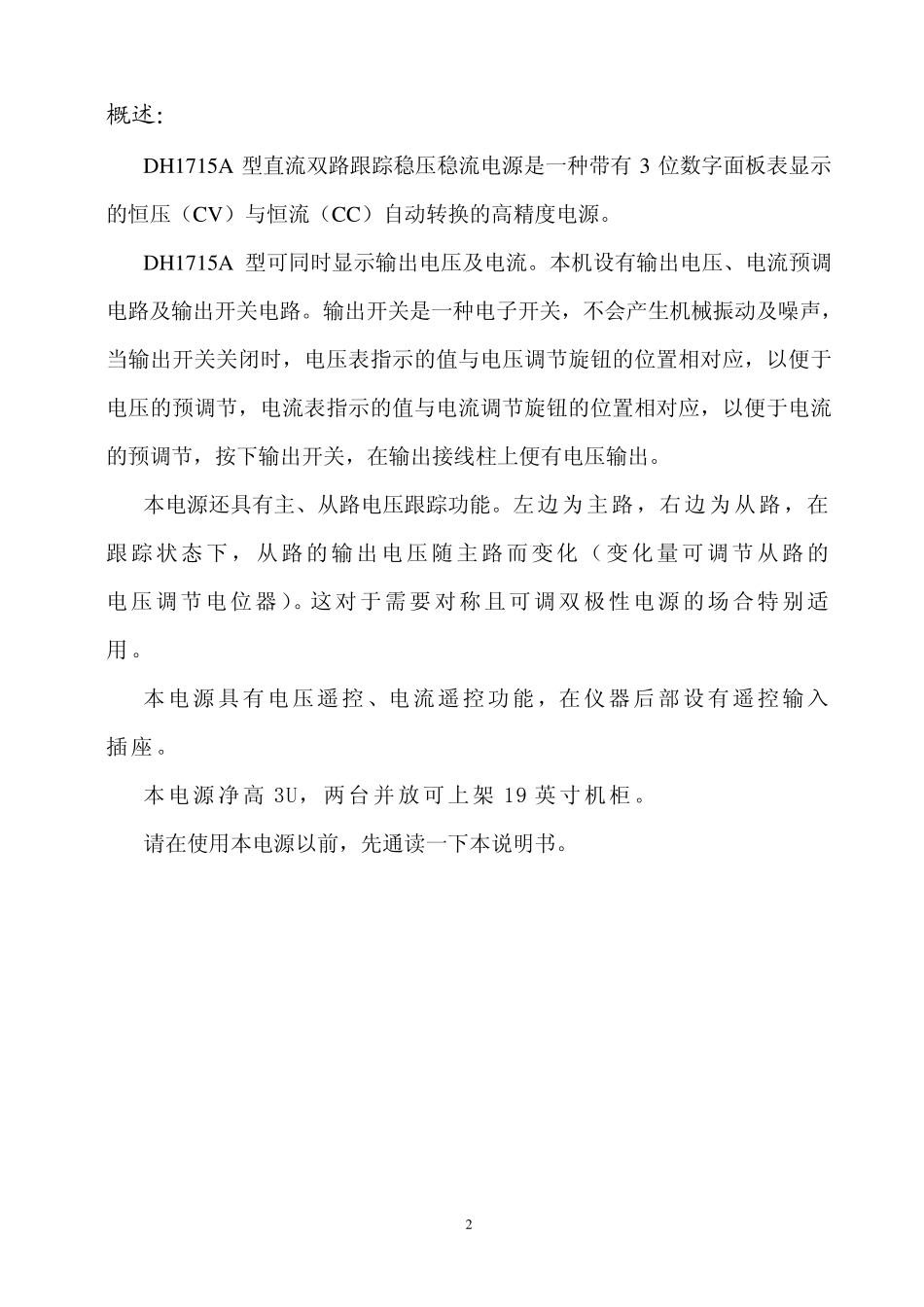

DH1715A 直流双路跟踪稳压稳流电源 技术说明书 （DH 系列电源产品通过 2000 版 ISO9000 认证） 北京大华无线电仪器厂 目 录 概述… … … … … … … … … … … … … … … … … … … … … … … … … … .2 1. 工作特性… … … … … … … … … … … … … … … … … … … … … … … 3 2. 工作原理… … … … … … … … … … … … … … … … … … … … … … … 4 3. 结构特征… … … … … … … … … … … … … … … … … … … … … … … 6 4. 使用方法… … … … … … … … … … … … … … … … … … … … … … … 6 5. 仪器的维修… … … … … … … … … … … … … … … … … … … … … .10 6. 成套性… … … … … … … … … … … … … … … … … … … … … … … .12 7. 储存… … … … … … … … … … … … … … … … … … … … … … … … .13 8. 质量保证… … … … … … … … … … … … … … … … … … … … … … .13 1概述： DH1715A 型直流双路跟踪稳压稳流电源是一种带有3 位数字面板表显示的恒压（CV）与恒流（CC）自动转换的高精度电源。 DH1715A 型可同时显示输出电压及电流。本机设有输出电压、电流预调电路及输出开关电路。输出开关是一种电子开关，不会产生机械振动及噪声，当输出开关关闭时，电压表指示的值与电压调节旋钮的位置相对应，以便于电压的预调节，电流表指示的值与电流调节旋钮的位置相对应，以便于电流的预调节，按下输出开关，在输出接线柱上便有电压输出。 本电源还具有主、从路电压跟踪功能。左边为主路，右边为从路，在跟踪状 态 下 ， 从 路的输出电压随 主 路而 变化 （变 化 量 可调 节 从 路的电压调节电位器）。这对于需要对称且可调双极性电源的场合特别适用。 本电源具有电压遥控、电流遥控功能，在仪器后部设有遥控输入插座。 本电源净高3U，两台并放可上架 19 英寸机柜。 请在使用本电源以前，先通读一下本说明书。 21. 工作特性（部分指标测试方法请参见附件） 型号 DH1715A-3 35V－2A DH1715A-5 35V－3A 输入电源 ...
