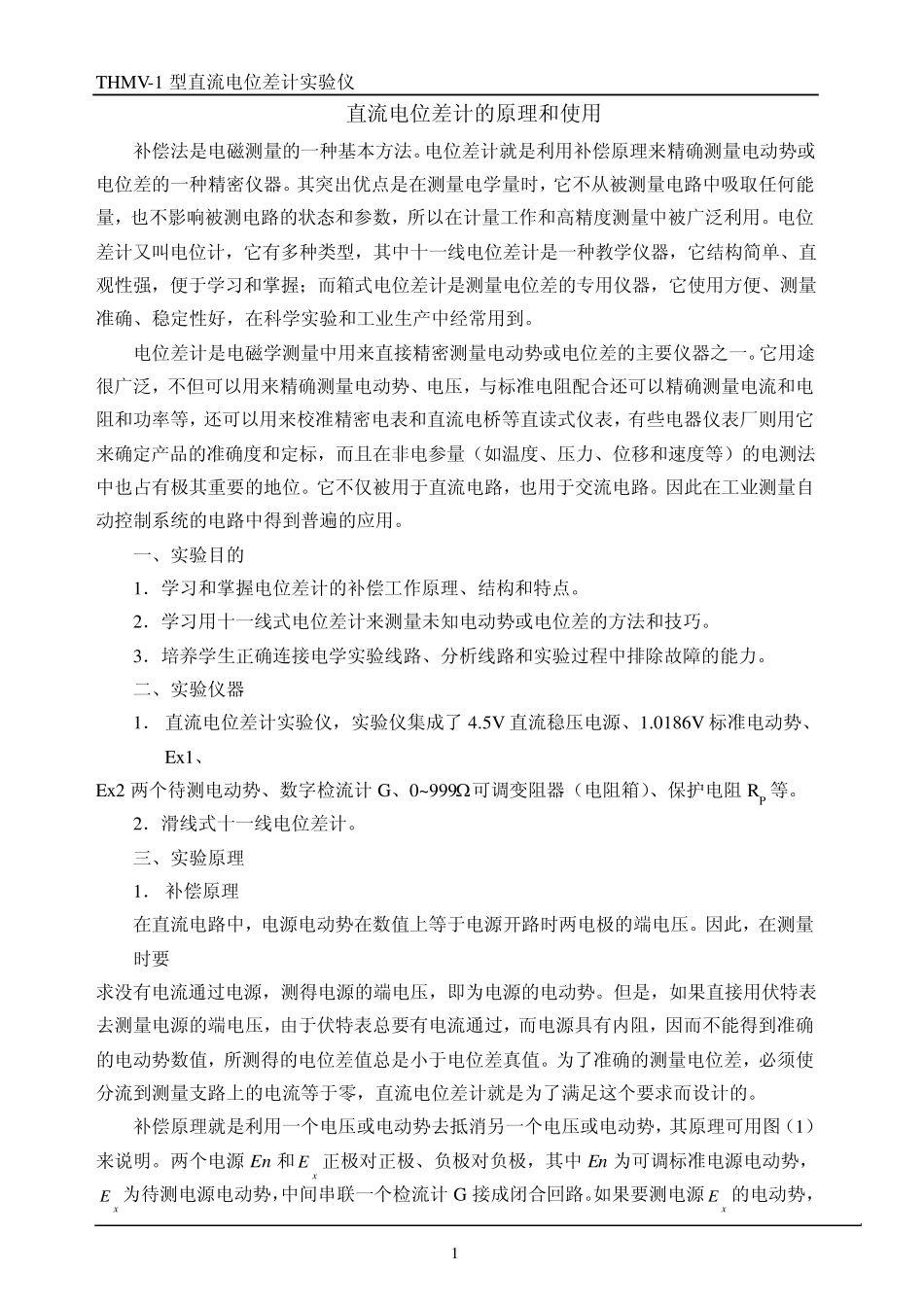

直流电位差计的原理和使用_第1页
1/6

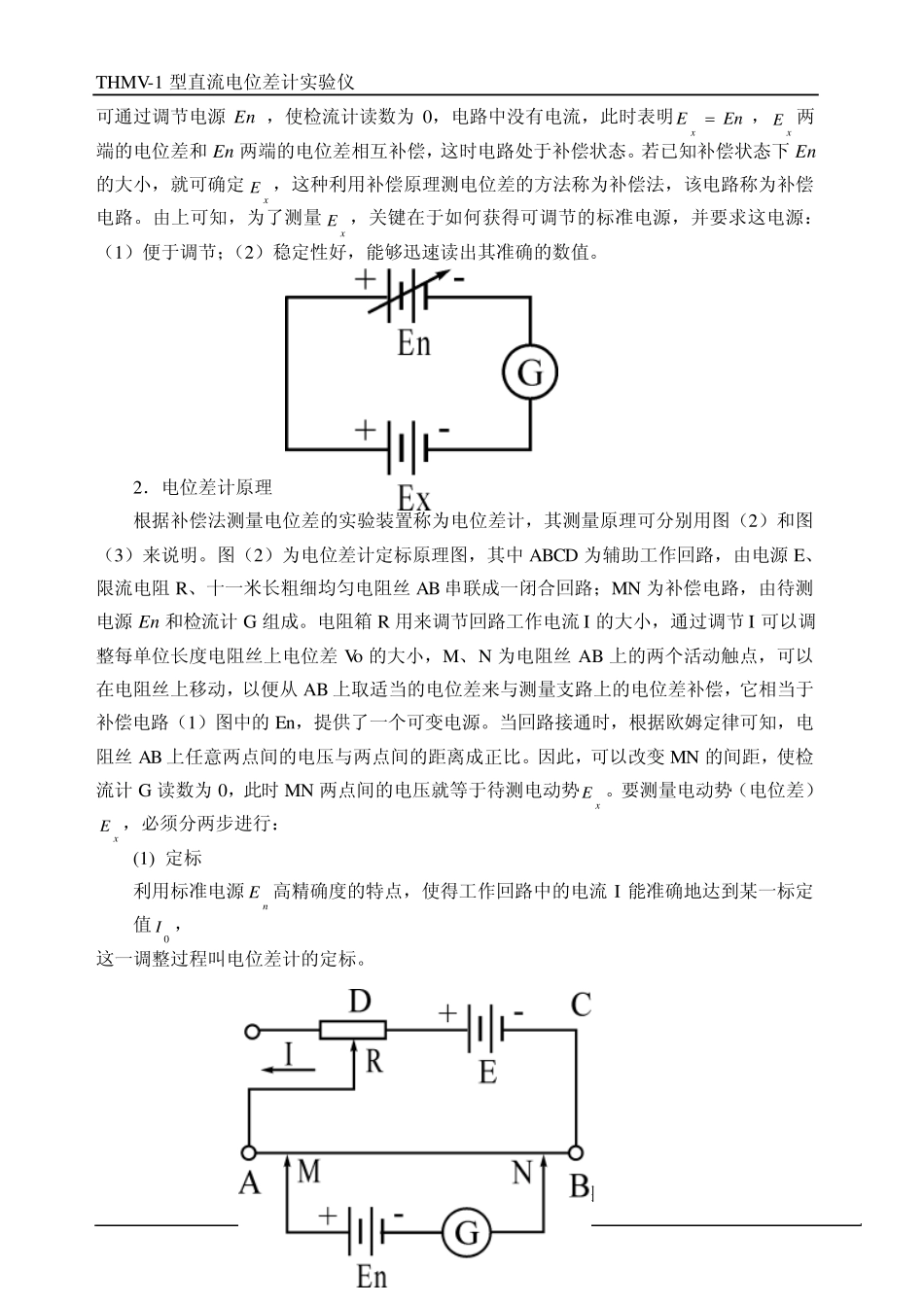

直流电位差计的原理和使用_第2页
2/6
直流电位差计的原理和使用_第3页
3/6
THMV-1 型直流电位差计实验仪 1 直流电位差计的原理和使用 补偿法是电磁测量的一种基本方法。电位差计就是利用补偿原理来精确测量电动势或电位差的一种精密仪器。其突出优点是在测量电学量时,它不从被测量电路中吸取任何能量,也不影响被测电路的状态和参数,所以在计量工作和高精度测量中被广泛利用。电位差计又叫电位计,它有多种类型,其中十一线电位差计是一种教学仪器,它结构简单、直观性强,便于学习和掌握;而箱式电位差计是测量电位差的专用仪器,它使用方便、测量准确、稳定性好,在科学实验和工业生产中经常用到。 电位差计是电磁学测量中用来直接精密测量电动势或电位差的主要仪器之一。它用途很广泛,不但可以用来精确测量电动势、电压,与标准电阻配合还可以精确测量电流和电阻和功率等,还可以用来校准精密电表和直流电桥等直读式仪表,有些电器仪表厂则用它来确定产品的准确度和定标,而且在非电参量(如温度、压力、位移和速度等)的电测法中也占有极其重要的地位。它不仅被用于直流电路,也用于交流电路。因此在工业测量自动控制系统的电路中得到普遍的应用。 一、实验目的 1.学习和掌握电位差计的补偿工作原理、结构和特点。 2.学习用十一线式电位差计来测量未知电动势或电位差的方法和技巧。 3.培养学生正确连接电学实验线路、分析线路和实验过程中排除故障的能力。 二、实验仪器 1. 直流电位差计实验仪,实验仪集成了 4.5V 直流稳压电源、1.0186V 标准电动势、Ex1、 Ex2 两个待测电动势、数字检流计G、0~999可调变阻器(电阻箱)、保护电阻 RP 等。 2.滑线式十一线电位差计。 三、实验原理 1. 补偿原理 在直流电路中,电源电动势在数值上等于电源开路时两电极的端电压。因此,在测量时要 求没有电流通过电源,测得电源的端电压,即为电源的电动势。但是,如果直接用伏特表去测量电源的端电压,由于伏特表总要有电流通过,而电源具有内阻,因而不能得到准确的电动势数值,所测得的电位差值总是小于电位差真值。为了准确的测量电位差,必须使分流到测量支路上的电流等于零,直流电位差计就是为了满足这个要求而设计的。 补偿原理就是利用一个电压或电动势去抵消另一个电压或电动势,其原理可用图(1)来说明。两个电源 En 和xE 正极对正极、负极对负极,其中En 为可调标准电源电动势,xE 为待测电源电动势,中间串联一个检流计G 接成闭合回路。如果要测电源xE 的电动势,THMV-1 型...
