直流电动机基本理论知识VIP专享

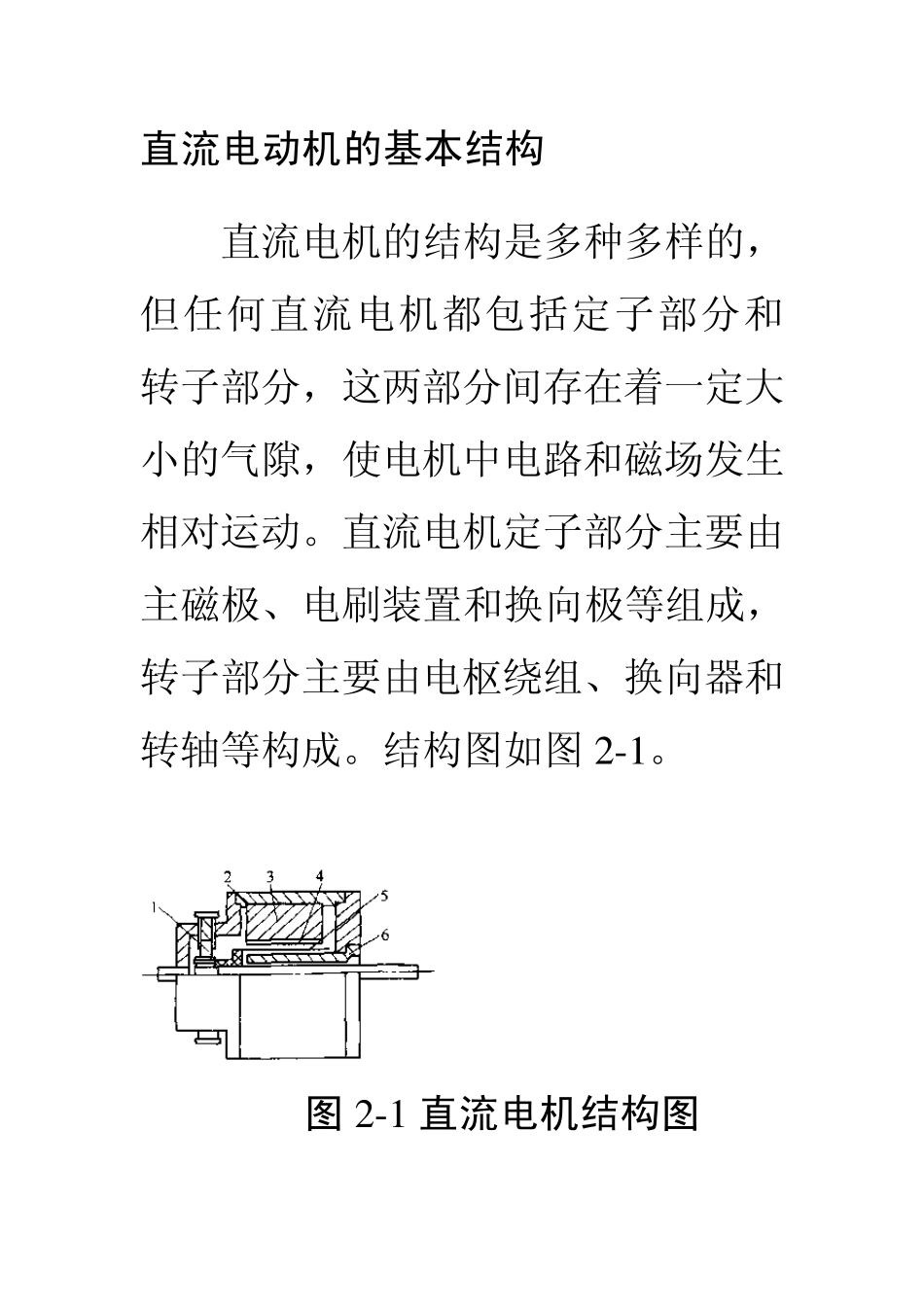

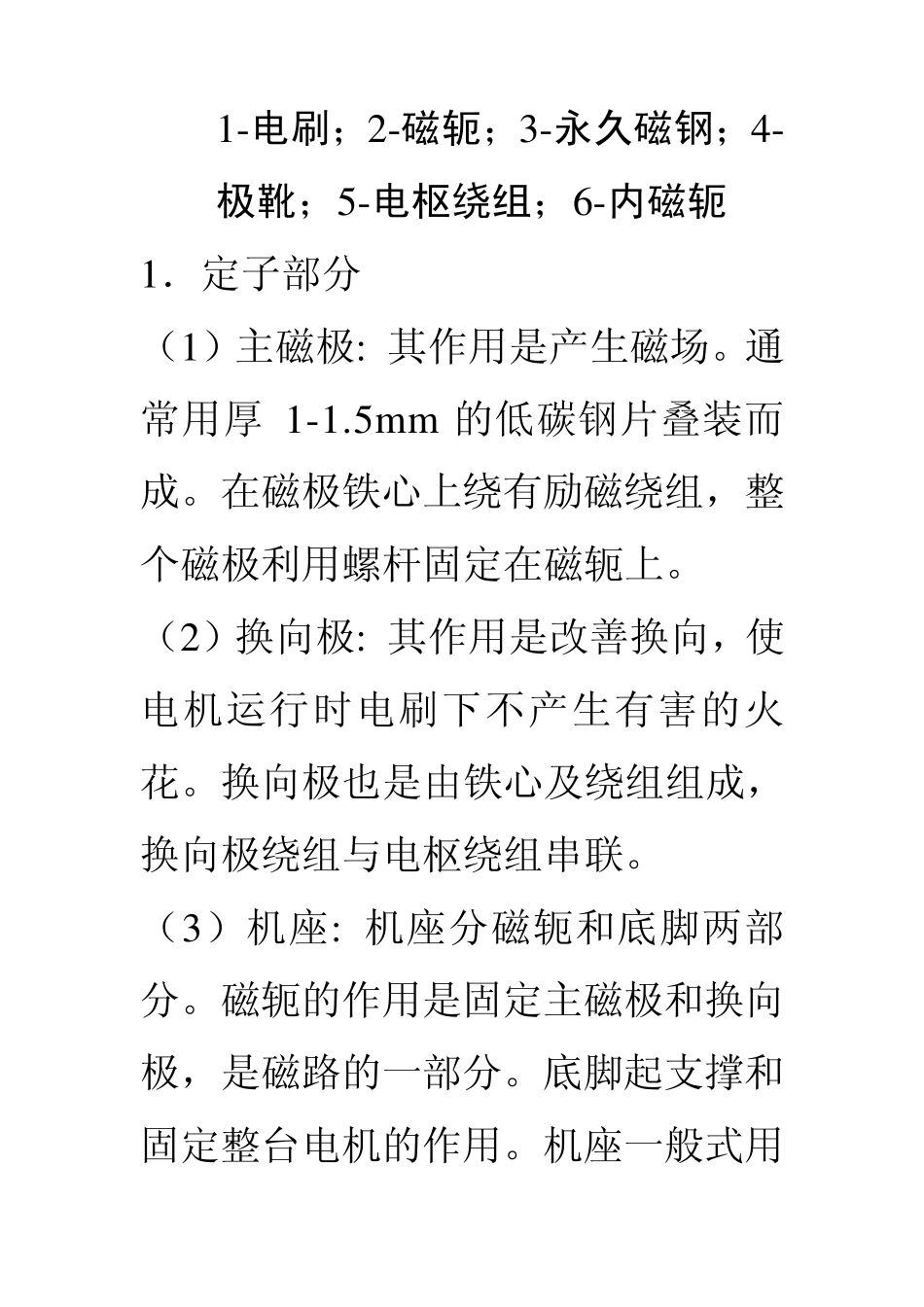

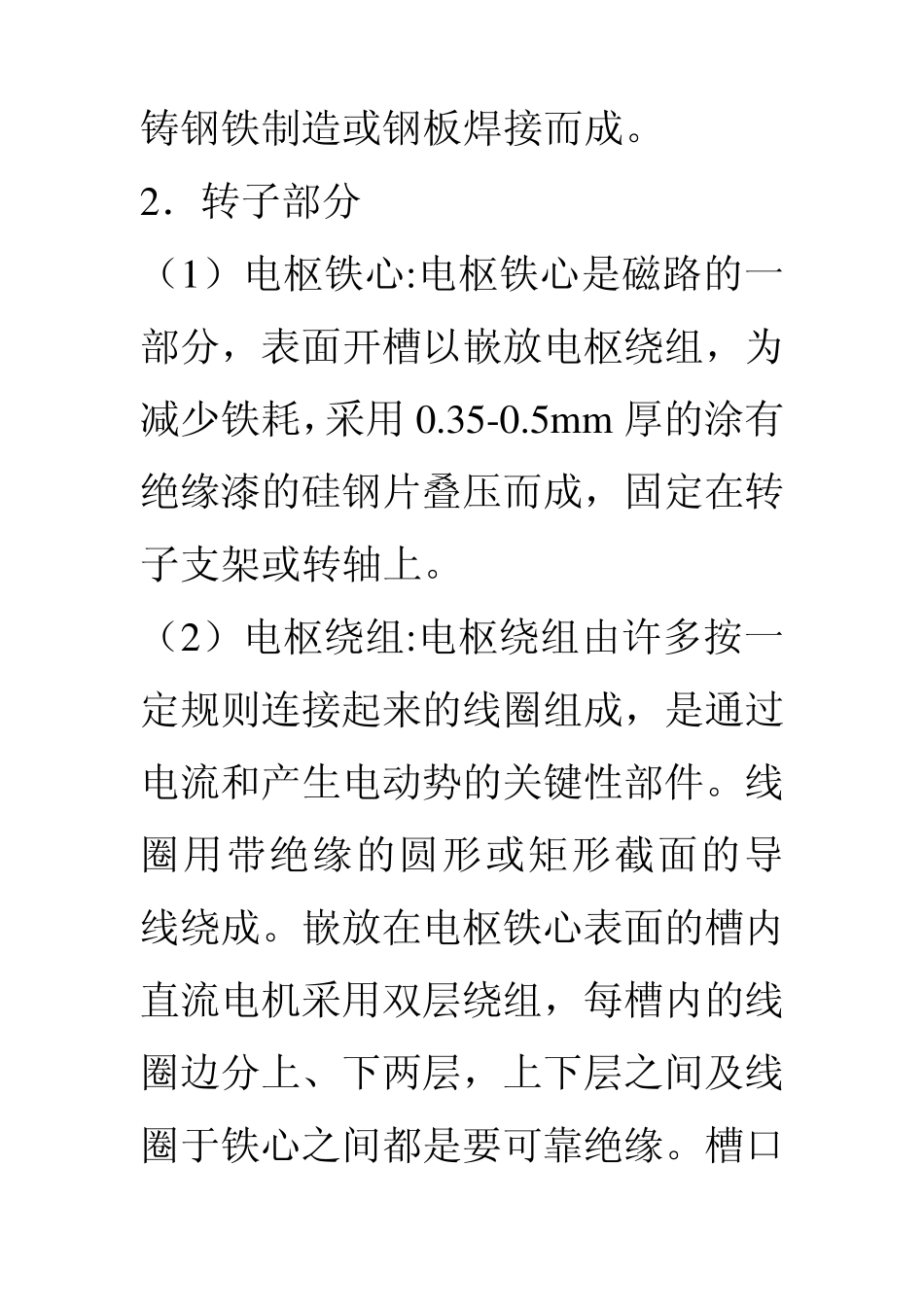

直流电动机的基本结构 直流电机的结构是多种多样的，但任何直流电机都包括定子部分和转子部分，这两部分间存在着一定大小的气隙，使电机中电路和磁场发生相对运动。直流电机定子部分主要由主磁极、电刷装置和换向极等组成，转子部分主要由电枢绕组、换向器和转轴等构成。结构图如图 2 -1 。 图 2 -1 直流电机结构图 1-电刷；2-磁轭；3-永久磁钢；4-极靴；5-电枢绕组；6-内磁轭 1．定子部分 （1）主磁极: 其作用是产生磁场。通常用厚 1-1.5m m的低碳钢片叠装而成。在磁极铁心上绕有励磁绕组，整个磁极利用螺杆固定在磁轭上。 （2）换向极: 其作用是改善换向，使电机运行时电刷下不产生有害的火花。换向极也是由铁心及绕组组成，换向极绕组与电枢绕组串联。 （3）机座: 机座分磁轭和底脚两部分。磁轭的作用是固定主磁极和换向极，是磁路的一部分。底脚起支撑和固定整台电机的作用。机座一般式用铸钢铁制造或钢板焊接而成。 2．转子部分 （1）电枢铁心:电枢铁心是磁路的一部分，表面开槽以嵌放电枢绕组，为减少铁耗，采用0.35-0.5m m 厚的涂有绝缘漆的硅钢片叠压而成，固定在转子支架或转轴上。 （2）电枢绕组:电枢绕组由许多按一定规则连接起来的线圈组成，是通过电流和产生电动势的关键性部件。线圈用带绝缘的圆形或矩形截面的导线绕成。嵌放在电枢铁心表面的槽内直流电机采用双层绕组，每槽内的线圈边分上、下两层，上下层之间及线圈于铁心之间都是要可靠绝缘。槽口用槽契压紧，再用钢丝或玻璃丝带扎紧，大型电机中，绕组伸出槽外的端接部分应扎紧在支架上。 直流电动机的工作原理 电动机是一种把电能转变为机械能的机械。它的基本原理是利用带电导体和磁场间的相互作用而把电能变为机械能。电动机结构主要包括两部分：转子和定子。转子为电动机的旋转部分，由转轴座组成，导体绕组的排列方式决定电动机的类型及其特性。 绝大多数的电动机都须作连续的转运动的电磁力形成一种方向不变的转矩，才能构成电动机。两磁极间装着一个可以转动的铁质圆柱体，圆柱体的表面上固定着一个线圈。当线圈中通入直流电流时，线圈边上受到电磁力，根据左手定则确定力的方向，这一对电磁力形成了作用于电枢的一个电磁转矩，转矩的方向是逆时针方向。若电枢转动，线圈两边的位置互换，而线圈中通过的还是直流电流，则所产生的电磁转矩的方向却变为顺时针方向了，因此电枢受到一种方向交变的电磁转矩。这种交变的电磁转矩只能使电枢来回摇摆...
