直流电流电压表计量标准技术报告

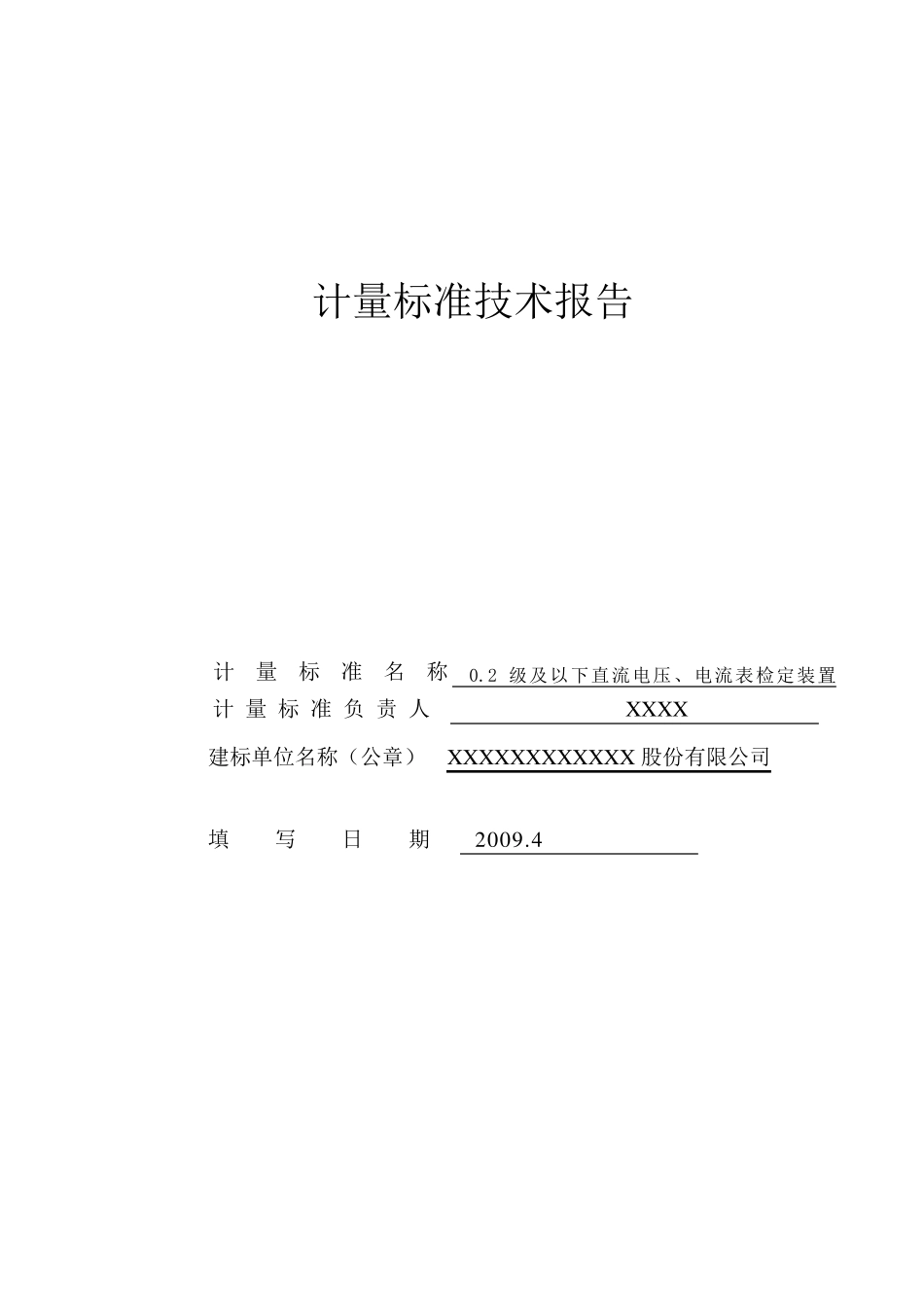

计量标准技术报告 计 量 标 准 名 称 0.2 级及以下直流电压、电流表检定装置 计 量 标 准 负 责 人 X X X X 建标单位名称（公章） X X X X X X X X X X X X 股份有限公司 填 写 日 期 2009.4 目 录 一、建立计量标准的目的………………………………………………………………（ ） 二、计量标准的工作原理及其组成……………………………………………………（ ） 三、计量标准器及主要配套设备………………………………………………………（ ） 四、计量标准的主要技术指标…………………………………………………………（ ） 五、环境条件……………………………………………………………………………（ ） 六、计量标准的量值溯源和传递框图…………………………………………………（ ） 七、计量标准的重复性试验……………………………………………………………（ ） 八、计量标准的稳定性考核……………………………………………………………（ ） 九、检定或校准结果的测量不确定度评定……………………………………………（ ） 十、检定或校准结果的验证……………………………………………………………（ ） 十一、 结论 ……………………………………………………………………………（ ） 十二、 附加说明 ………………………………………………………………………（ ） 一、建立计量标准的目的 由于电力生产、经营管理的需要，相当数量的直流电压、电流表在我厂使用。这些表计的准确度多集中在 1.5 级，用于监测发电机励磁系统及机组直流系统的电压、电流值，多属于 A、B 类表计，其测量值是否准确非常重要。根据《中华人民共和国计量法》的要求，必须建立相应的计量检定装置标准，对使用中的直流电压、电流表进行检定，保障国家计量单位制的统一和量值传递的一致性、准确性。 二、计量标准的工作原理及其组成 1、 原理框图 采用直接比较法，其原理框图如下： 计量标准的基本组成 设备名称 准确度等级 直流标准源 0.05% 三相交直流检定装置 2、 检定方法 直流电压、电流表的检定方法为直接比较法。即用被检表测量标准输出值，将测量值直接与标准输出值进行比较来确定被检表的相对误差。检定方法简单直观，符合《电流表、电压表、功率表及电阻表检定规程》（JJG124-2005）的要求。 直流标准源 标准表 被检表 三、选用的计量标准器及主要配套...
