直流电源设备性能详细说明及主要参数表

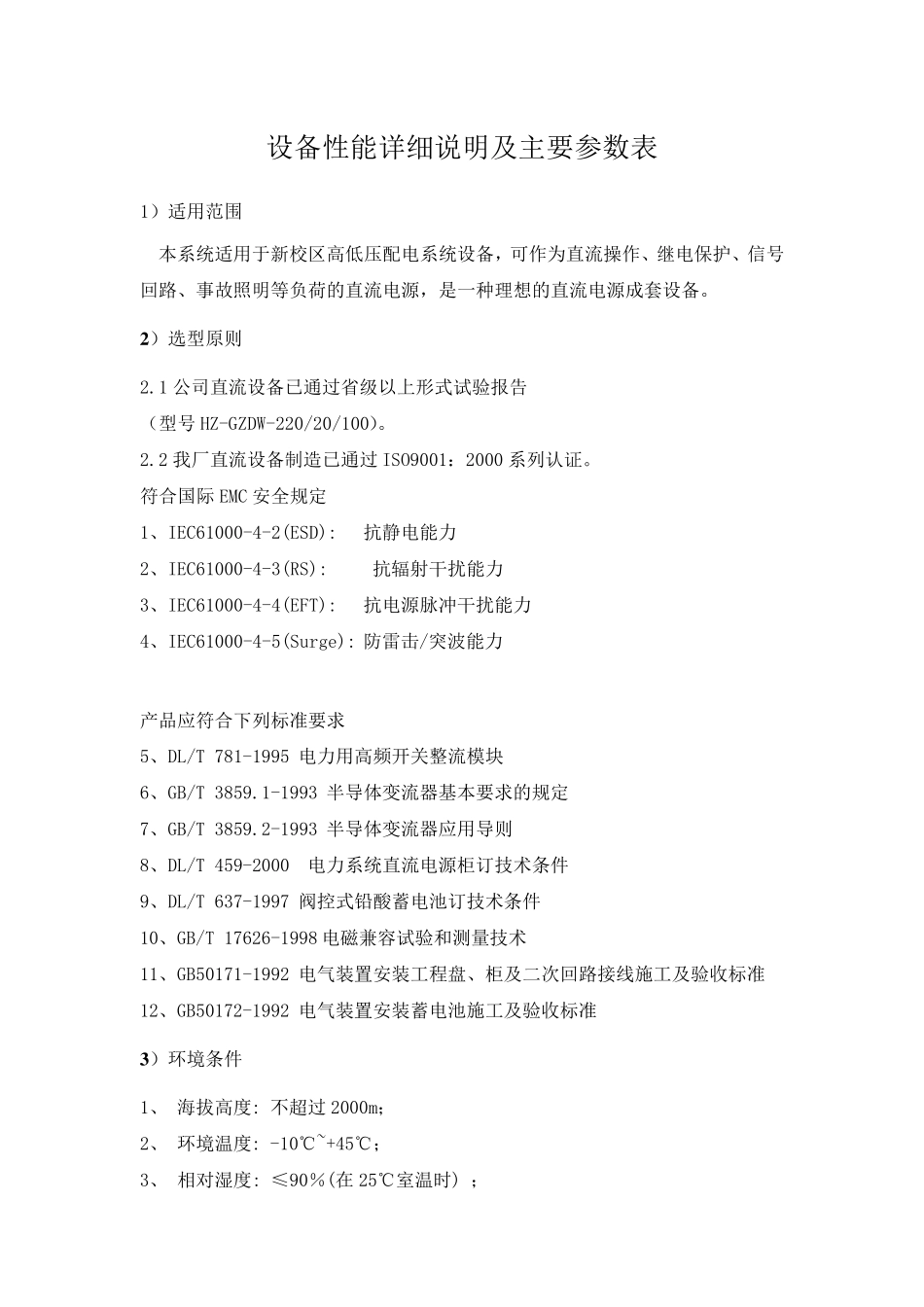

直流电源设备性能详细说明及主要参数表_第1页
1/8

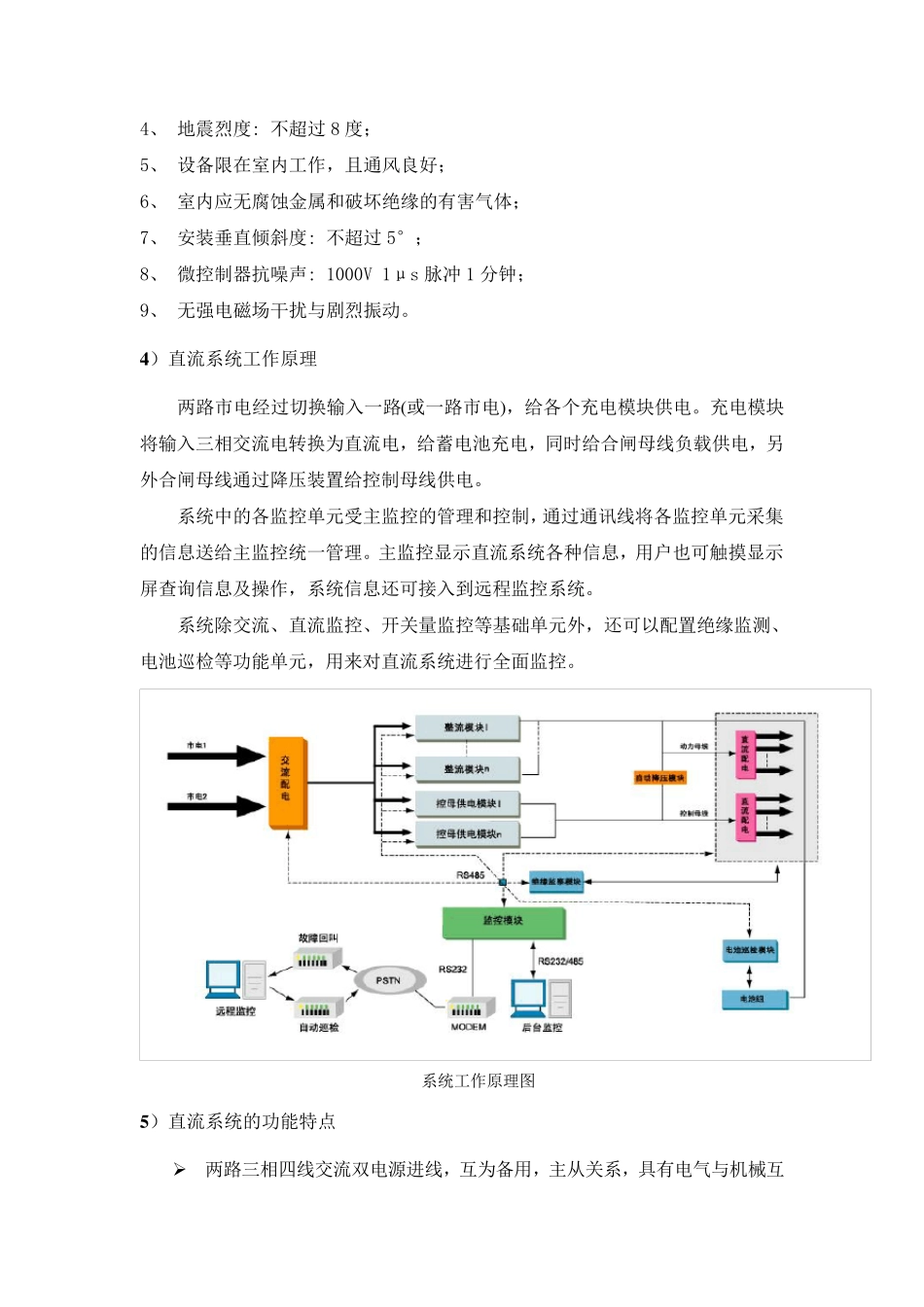

直流电源设备性能详细说明及主要参数表_第2页
2/8

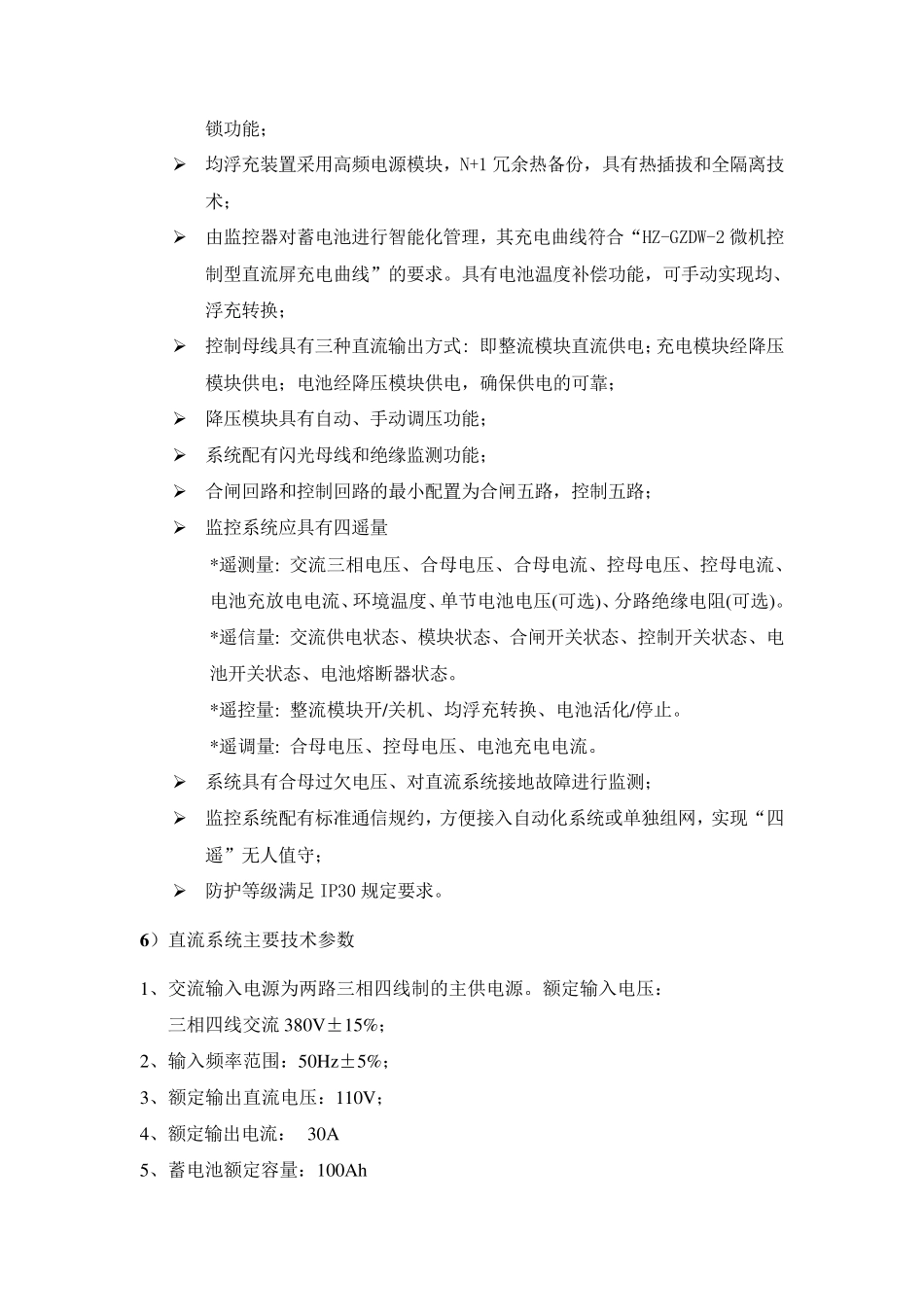

直流电源设备性能详细说明及主要参数表_第3页
3/8
设 备 性 能 详 细 说 明 及 主 要 参 数 表 1) 适 用 范 围 本 系 统 适 用 于 新 校 区 高 低 压 配 电 系 统 设 备 , 可 作 为 直 流 操 作 、 继 电 保 护 、 信 号回 路 、 事 故 照 明 等 负 荷 的 直 流 电 源 , 是 一 种 理 想 的 直 流 电 源 成 套 设 备 。 2 ) 选 型 原 则 2.1 公 司 直 流 设 备 已 通 过 省 级 以 上 形 式 试 验 报 告 ( 型 号 HZ-GZDW-220/20/100)。 2.2 我 厂 直 流 设 备 制 造 已 通 过 ISO9001: 2000 系 列 认 证 。 符 合 国 际 EMC 安 全 规 定 1、 IEC61000-4-2(ESD): 抗 静 电 能 力 2、 IEC61000-4-3(RS): 抗 辐 射 干 扰 能 力 3、 IEC61000-4-4(EFT): 抗 电 源 脉 冲 干 扰 能 力 4、 IEC61000-4-5(Surge): 防 雷 击 /突 波 能 力 产 品 应 符 合 下 列 标 准 要 求 5、 DL/T 781-1995 电 力 用 高 频 开 关 整 流 模 块 6、 GB/T 3859.1-1993 半 导 体 变流 器基本 要 求 的 规 定 7、 GB/T 3859.2-1993 半 导 体 变流 器应 用 导 则 8、 DL/T 459-2000 电 力 系 统 直 流 电 源 柜订技术条件 9、 DL/T 637-1997 阀控式 铅酸蓄电 池订技术条件 10、 GB/T 17626-1998 电 磁兼容试 验 和测量技术 11、 GB50171-1992 电 气装置安 装工程盘、 柜及 二次回 路 接线施工及 验 收标 准 12、 GB50172-1992 电 气装置安 装蓄电 池施工及 验 收标 准 3 ) 环境条件 1、 海拔高 度: 不超过 2000m; 2、 环境温度: -10℃~+45℃; 3、 相对湿度: ≤90%(在 25℃室温时) ; 4、 地震烈度: 不超过8 度; 5、 设备限在室内工作,且通风良好; 6、 室内应无腐蚀金属和破坏绝缘的有害气体; 7、 安装垂直倾斜度: 不超过5°; 8、 微控制器抗噪声: 1000V 1μs 脉冲 1 分钟; 9、 无强电磁场干扰与剧烈振动。 4 )直流系统工作原理 两路市电经过切换输入一路(或一路市电),给各个充电模块供电。充电模块将输入三相交流电转换为直流电,给蓄电池充电,同时给合闸母线负载供电,另外合闸母线通过降压装置给控制母线供电。 系统中的各监控单元受主监控的管理和控制,通过通讯线将各监...
