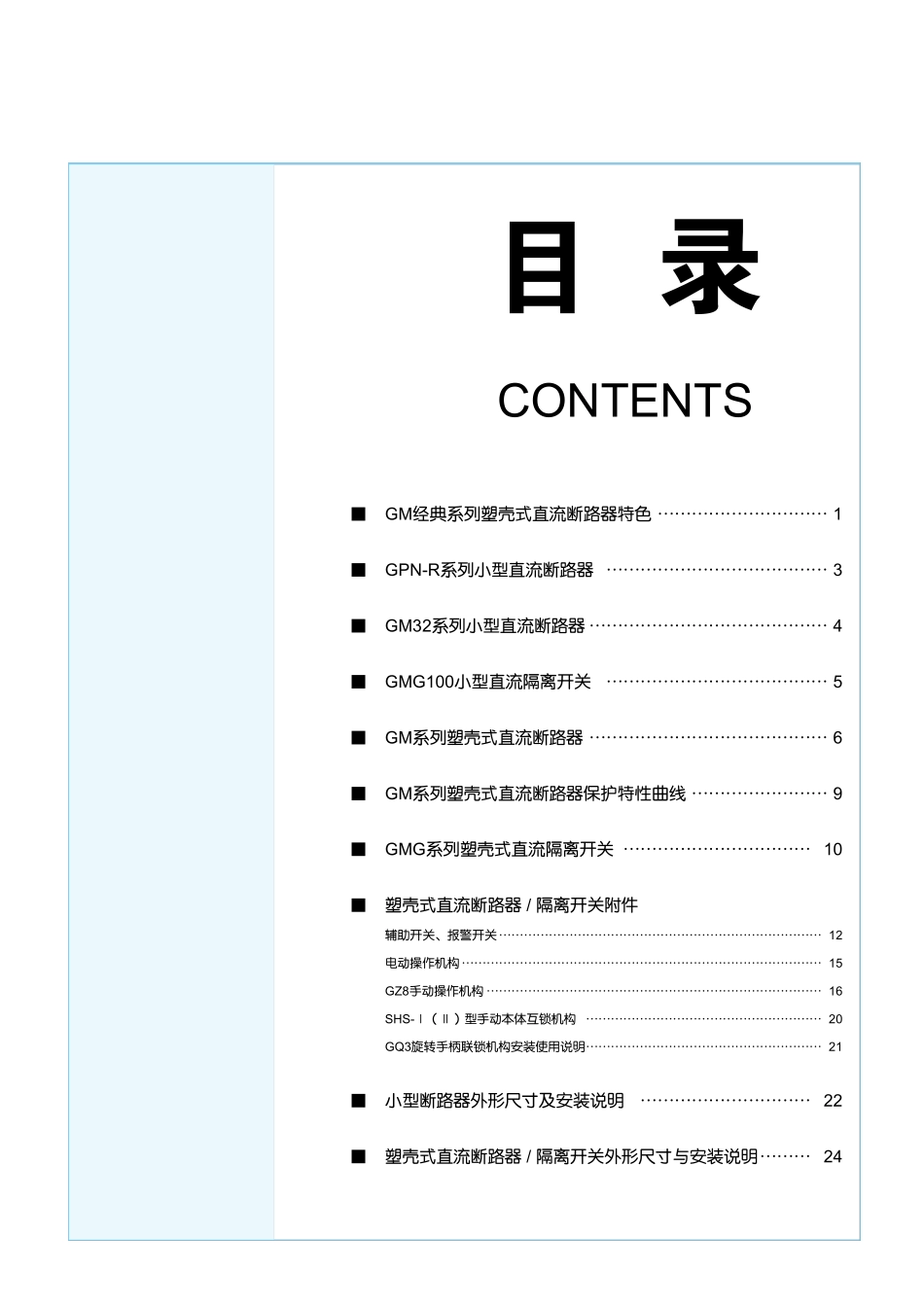

■ GM经典系列塑壳式直流断路器特色 ………………………… 1■ GPN-R系列小型直流断路器 ………………………………… 3■ GM32系列小型直流断路器 …………………………………… 4■ GMG100小型直流隔离开关 ………………………………… 5■ GM系列塑壳式直流断路器 …………………………………… 6■ GM系列塑壳式直流断路器保护特性曲线 …………………… 9■ GMG系列塑壳式直流隔离开关 …………………………… 10■ 塑壳式直流断路器 / 隔离开关附件 辅助开关、报警开关 …………………………………………………………………… 12 电动操作机构 …………………………………………………………………………… 15 GZ8手动操作机构 ……………………………………………………………………… 16 SHS-Ⅰ（Ⅱ）型手动本体互锁机构 ………………………………………………… 20 GQ3旋转手柄联锁机构安装使用说明 ………………………………………………… 21 ■ 小型断路器外形尺寸及安装说明 ………………………… 22■ 塑壳式直流断路器 / 隔离开关外形尺寸与安装说明 ……… 24目 录CONTENTS北京人民电器厂有限公司1安装、操作与维护我们经常会听到塑壳断路器在现场使用过程中，有断路器误动作或拒动作的问题发生。北京人民电器厂有限公司组织专家对现场存在的问题进行分析发现，有好多问题与断路器的附件安装不当或安装附件后有异物落在断路器内部的原因有关。这是因为这些断路器的附件安装过程是：第一步：按下Trip按钮，使断路器脱扣；第二步：拧开断路器整个面盖的所有大螺钉（一般有8至12个大螺钉，不仅费时，而且需要用较大的力气才能拧开）；第三步：打开断路器的整个面盖（这时断路器内部的所有零部件都裸露在外面，灭弧罩经常会掉落下来）；第四步：安装附件（在操作过程中不小心经常会碰到脱扣机构或双金属片等关键零部件，从而改变这些零部件的空间位置，影响断路器的动作特性，有时还会碰伤手臂，也容易把接线头等异物落到断路器内）；第五步：盖上断路器的整个面盖（安装时要保证附件和内部零部件的合适位置，这样才能保证断路器的面盖与本体完全配合）；第六步：拧紧断路器整个面盖上的所有螺钉（所有螺钉一定要拧紧，否则会影响断路器的安全性能，在断路器内部有短路电流时，动静触头分断产生高温高压的电弧气体会顶开面盖，造成安全事故）。由以上的附件安装过程描述可以清楚发现...
