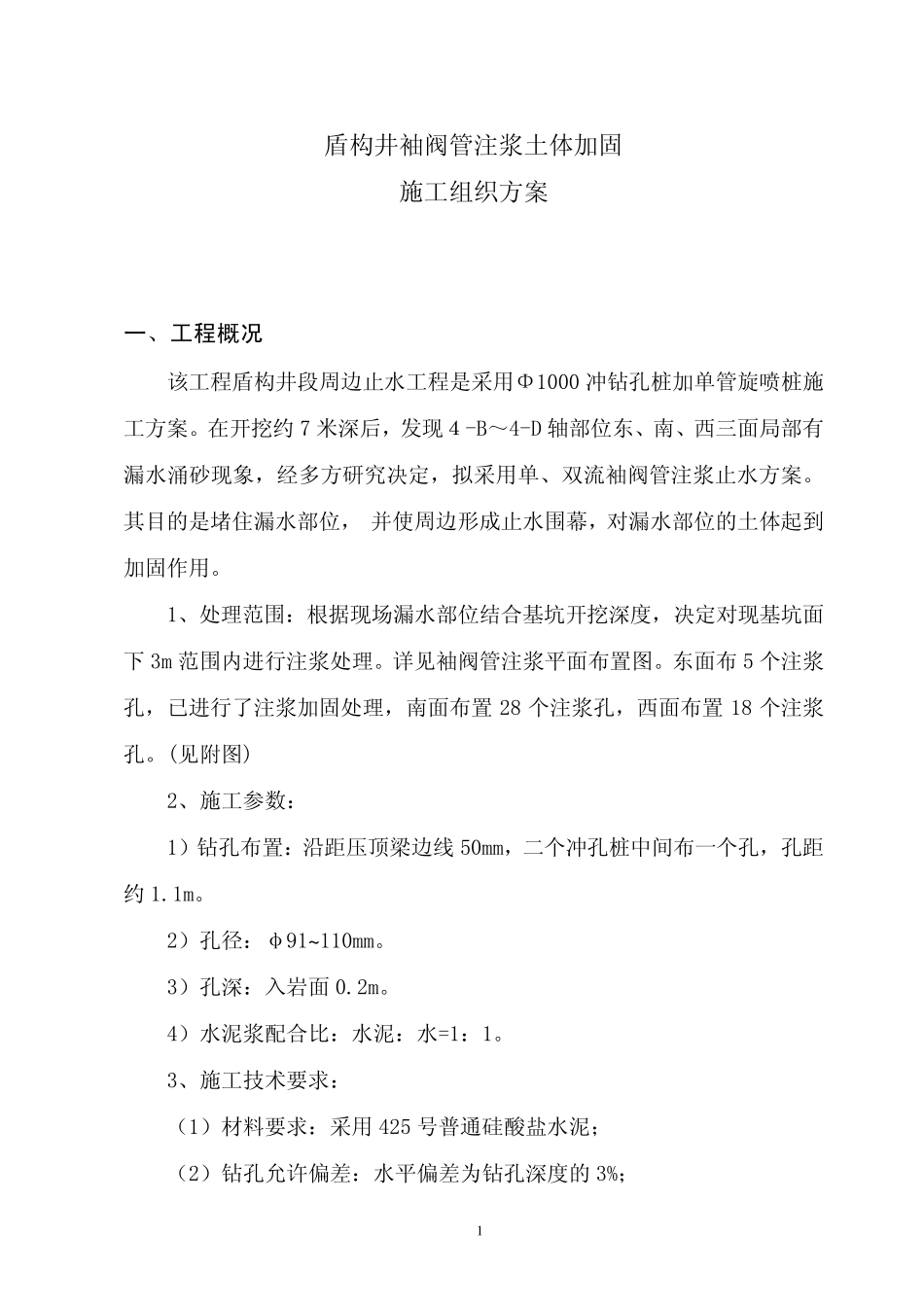

盾构井袖阀管注浆土体加固 施工组织方案 一、工程概况 该工程盾构井段周边止水工程是采用Φ1000 冲钻孔桩加单管旋喷桩施工方案。在开挖约 7 米深后,发现4-B~4-D 轴部位东、南、西三面局部有漏水涌砂现象,经多方研究决定,拟采用单、双流袖阀管注浆止水方案。其目的是堵住漏水部位, 并使周边形成止水围幕,对漏水部位的土体起到加固作用。 1、处理范围:根据现场漏水部位结合基坑开挖深度,决定对现基坑面下 3m 范围内进行注浆处理。详见袖阀管注浆平面布置图。东面布 5 个注浆孔,已进行了注浆加固处理,南面布置 28 个注浆孔,西面布置 18 个注浆孔。(见附图) 2、施工参数: 1)钻孔布置:沿距压顶梁边线 50mm,二个冲孔桩中间布一个孔,孔距约 1.1m。 2)孔径:φ91~110mm。 3)孔深:入岩面 0.2m。 4)水泥浆配合比:水泥:水=1:1。 3、施工技术要求: (1)材料要求:采用425 号普通硅酸盐水泥; (2)钻孔允许偏差:水平偏差为钻孔深度的 3%; 1(3)水泥用量:注浆深度范围内,应不低于400kg/m; (4)注浆方法:采用分段、多次重复注浆的方式,每一注浆段长度50cm; (5)注浆压力:注浆压力应适当控制,保证不发生地面降起、裂缝,最大降起不得超过 3cm。参考压力范围0.3~0.5MPa; (6)注浆速度:50L/min; (7)严格、详细进行施工记录。 二、施工方案 (一)施工流程 施工流程图如下: 布置钻孔 注浆孔施工 浇注套壳料、下袖阀管及固管止浆 注 浆 洗孔重复注浆 清场、退场 2袖 阀 注 浆 施 工 工 艺 是 目 前 一 种 处 理 软 性 土 压 缩 性 的 比 较 先 进 的 方 法 。它 能 进 行 定 深 、 定 量 、 分 序 、 分 段 、 间 歇 、 重 复 注 浆 , 集 中 了 劈 至 注 浆 法 、压 ( 挤 ) 密 注 浆 法 和 渗 入 注 浆 法 的 优 点 , 最 后 达 到 设 计 要 求 。 ( 二 ) 施 工 工 艺 1、 布 置 钻 孔 沿 距 压 顶 梁 边 线 50mm, 二 个 冲 孔 桩 中 间 布 一 个 孔 , 孔 距 约 1.1m。 2、 注 浆 成 孔 钻 孔 施 工 采 用 XY-100 型 或 2PC 型 钻 机 , 直 径 为 φ 90~ 110mm 钻 头 泥 浆护 壁 钻 进 。 3、 浇 注 套 壳 料 、 下 袖 阀 管 及 固 管 止 浆 : ( 1) 浇 注 套 壳 ...
