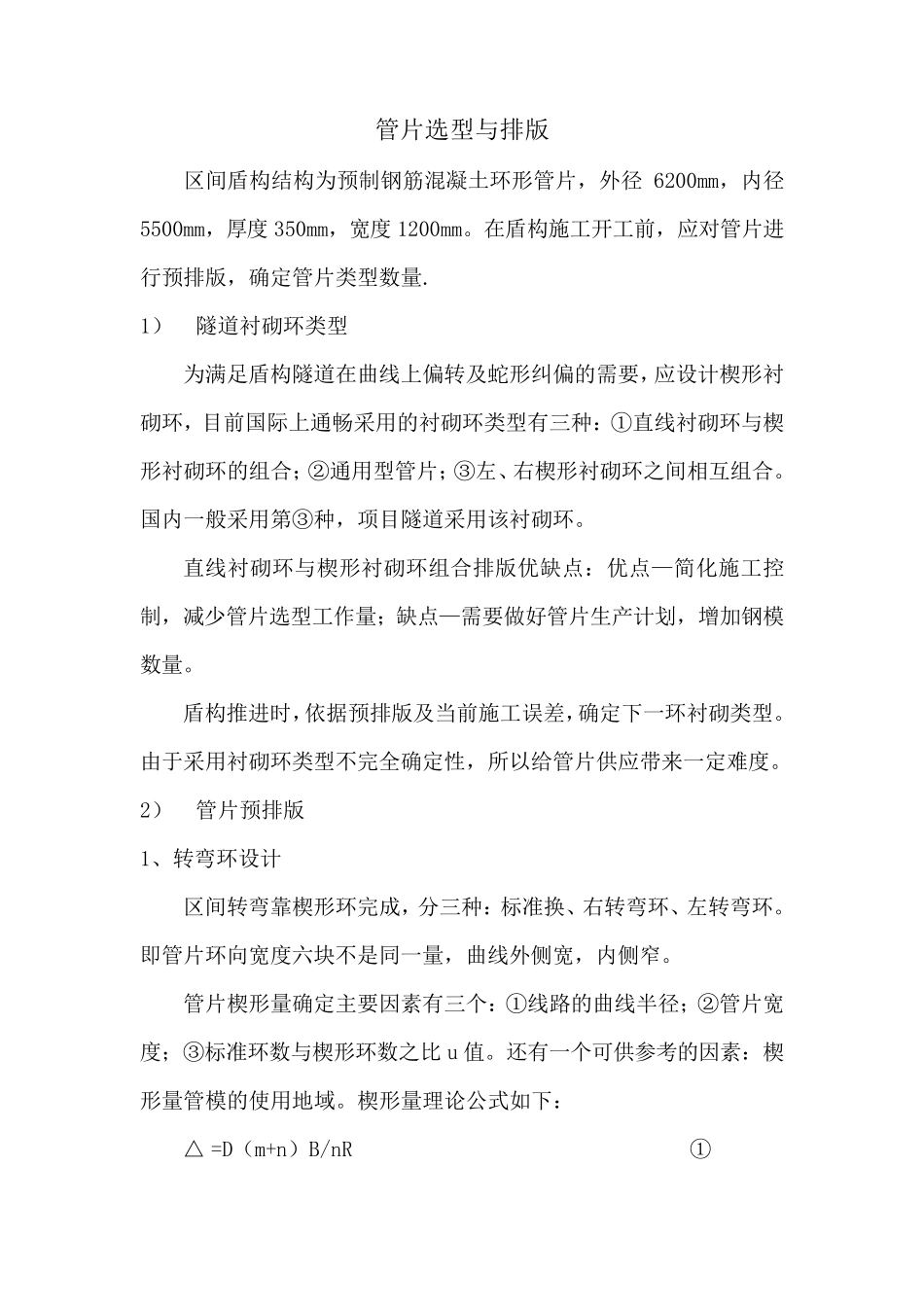

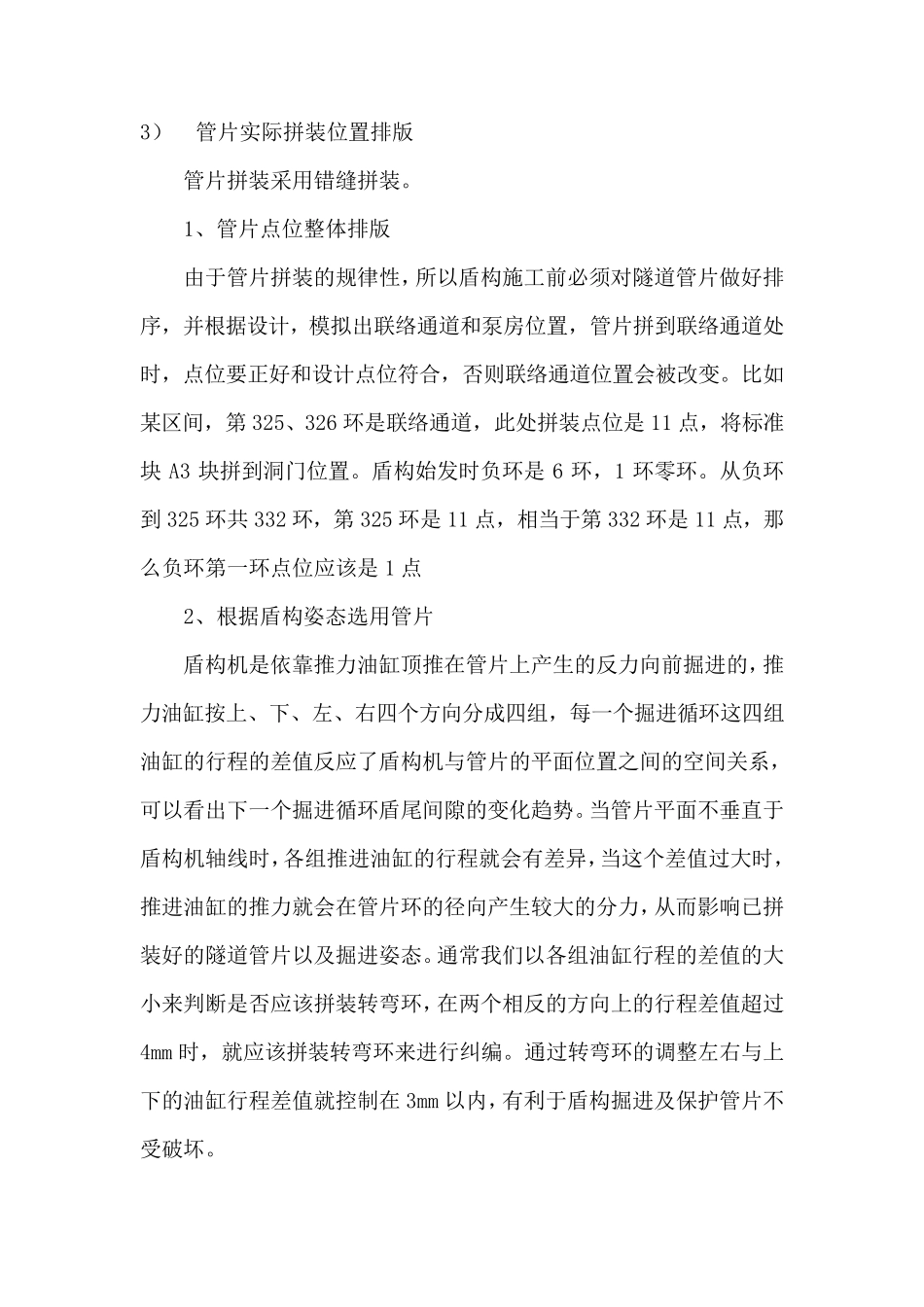

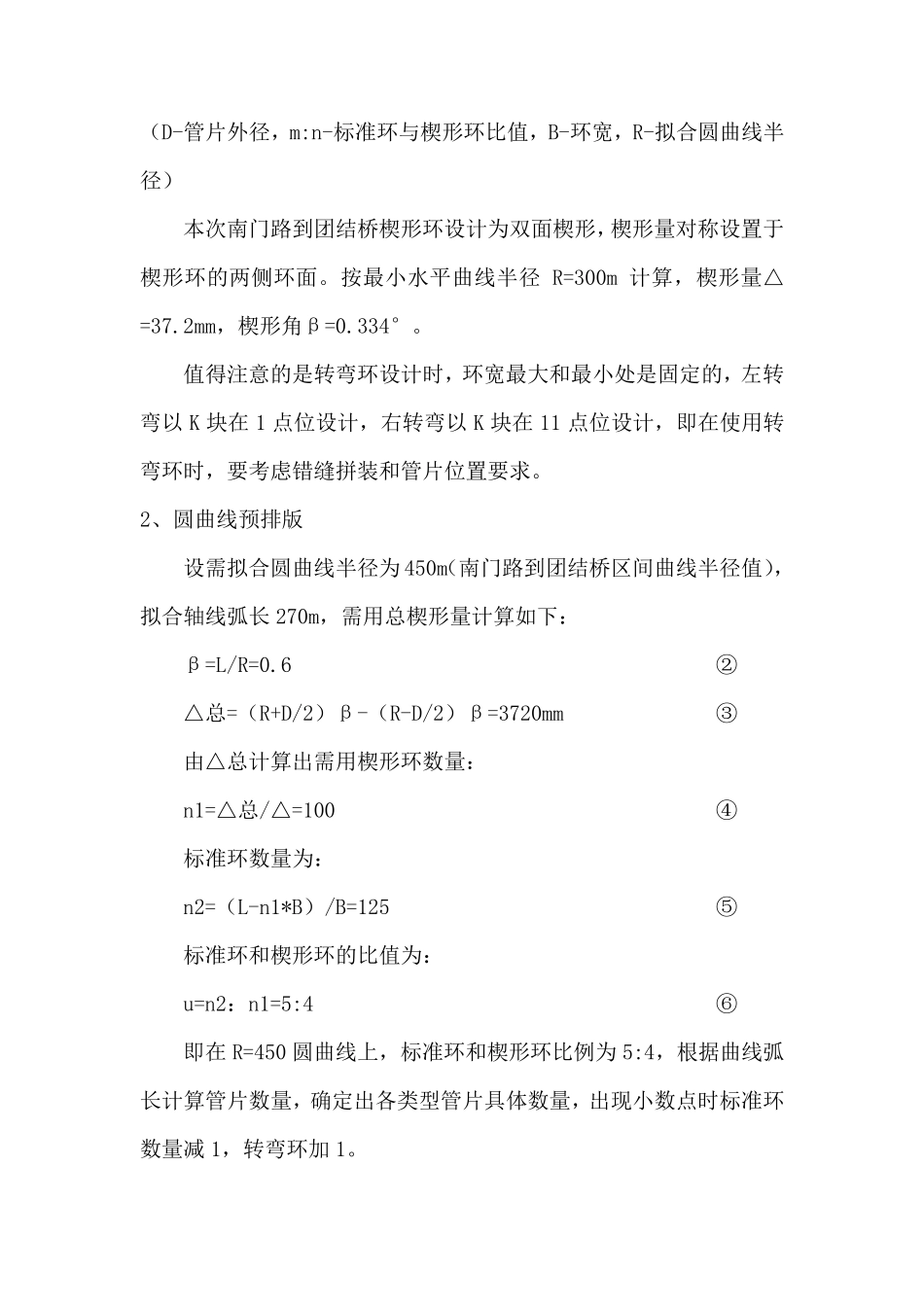

管片选型与排版 区间盾构结构为预制钢筋混凝土环形管片，外径6200mm，内径5500mm，厚度350mm，宽度1200mm。在盾构施工开工前，应对管片进行预排版，确定管片类型数量. 1） 隧道衬砌环类型 为满足盾构隧道在曲线上偏转及蛇形纠偏的需要，应设计楔形衬砌环，目前国际上通畅采用的衬砌环类型有三种：①直线衬砌环与楔形衬砌环的组合；②通用型管片；③左、右楔形衬砌环之间相互组合。 国内一般采用第③种，项目隧道采用该衬砌环。 直线衬砌环与楔形衬砌环组合排版优缺点：优点—简化施工控制，减少管片选型工作量；缺点—需要做好管片生产计划，增加钢模数量。 盾构推进时，依据预排版及当前施工误差，确定下一环衬砌类型。由于采用衬砌环类型不完全确定性，所以给管片供应带来一定难度。 2） 管片预排版 1、转弯环设计 区间转弯靠楔形环完成，分三种：标准换、右转弯环、左转弯环。即管片环向宽度六块不是同一量，曲线外侧宽，内侧窄。 管片楔形量确定主要因素有三个：①线路的曲线半径；②管片宽度；③标准环数与楔形环数之比u 值。还有一个可供参考的因素：楔形量管模的使 用地 域 。楔形量理 论 公 式 如 下： △ =D（ m+n）B/nR ① （D-管片外径，m:n-标准环与楔形环比值，B-环宽，R-拟合圆曲线半径） 本次南门路到团结桥楔形环设计为双面楔形，楔形量对称设置于楔形环的两侧环面。按最小水平曲线半径R=300m 计算，楔形量△=37.2mm，楔形角β=0.334°。 值得注意的是转弯环设计时，环宽最大和最小处是固定的，左转弯以 K 块在 1 点位设计，右转弯以 K 块在 11 点位设计，即在使用转弯环时，要考虑错缝拼装和管片位置要求。 2、圆曲线预排版 设需拟合圆曲线半径为450m（南门路到团结桥区间曲线半径值），拟合轴线弧长 270m，需用总楔形量计算如下： β=L/R=0.6 ② △总=（R+D/2）β-（R-D/2）β=3720mm ③ 由△总计算出需用楔形环数量： n1=△总/△=100 ④ 标准环数量为： n2=（L-n1*B）/B=125 ⑤ 标准环和楔形环的比值为： u=n2：n1=5:4 ⑥ 即在 R=450 圆曲线上，标准环和楔形环比例为5:4，根据曲线弧长计算管片数量，确定出各类型管片具体数量，出现小数点时标准环数量减 1，转弯环加 1。 3） 管片实际拼装位置排版 管片拼装采用错缝拼装。 1、管片点位整体排版 由于管片拼装的规律性，所以盾构施工前必须对隧道管片做好排序，并根据设计，模拟出联络通道和泵房位置，管片拼到...
