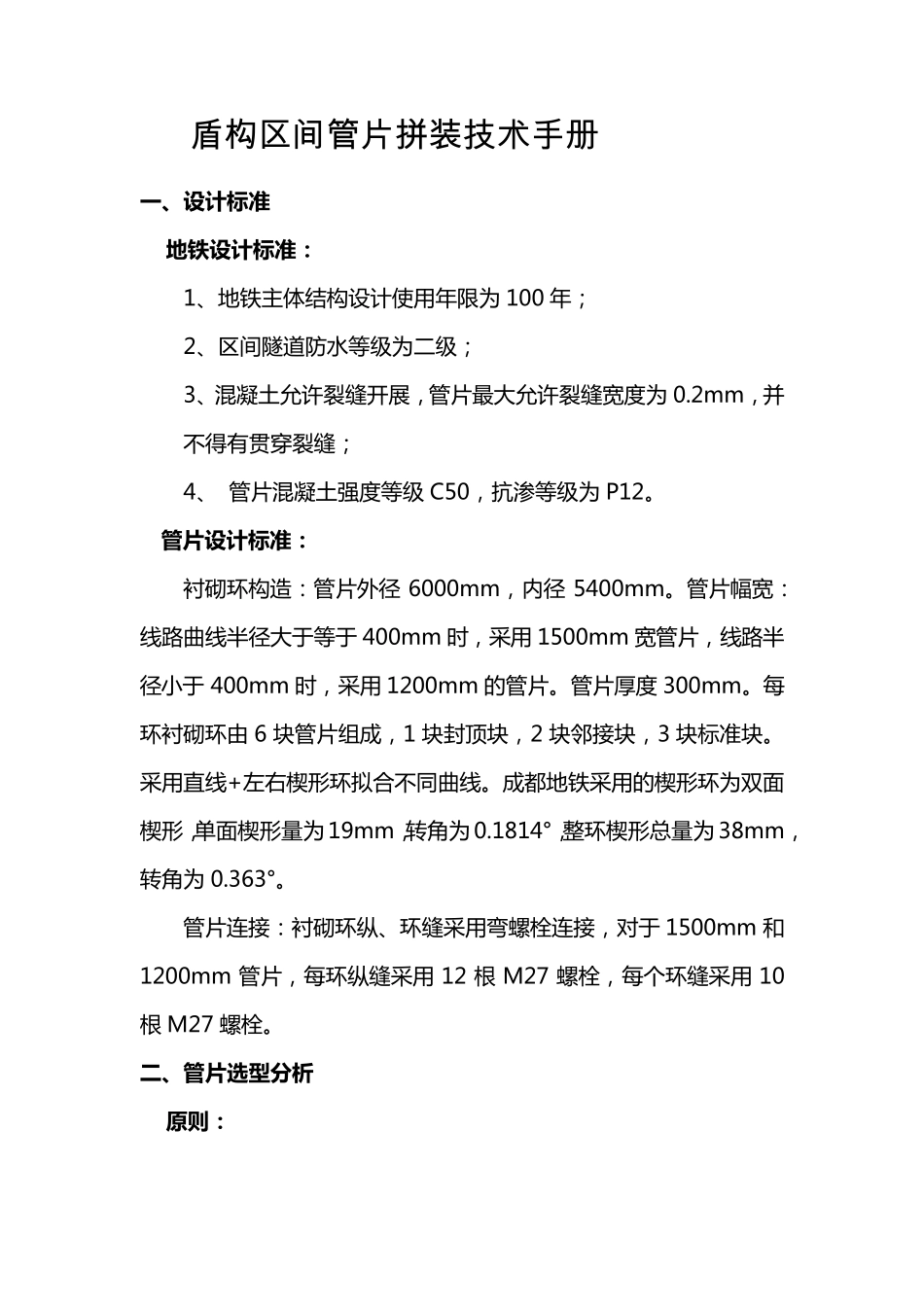

管 片 拼 装 技 术 手 册 盾 构 区 间 管 片 拼 装 技 术 手 册 一 、设计标准 地铁设计标准： 1、地 铁 主 体 结 构 设 计 使 用 年 限 为 100 年 ； 2、区 间 隧 道 防 水 等 级 为 二 级 ； 3、混 凝 土 允 许 裂 缝 开 展 ， 管 片 最 大 允 许 裂 缝 宽 度 为 0.2mm， 并不 得 有 贯 穿 裂 缝 ； 4、 管 片 混 凝 土 强 度 等 级 C50， 抗 渗 等 级 为 P12。 管片设计标准： 衬 砌 环 构 造 ： 管 片 外 径6000mm， 内 径5400mm。 管 片 幅 宽 ：线 路 曲 线 半 径 大 于 等 于 400mm 时 ， 采 用 1500mm 宽 管 片 ， 线 路 半径 小 于 400mm 时 ， 采 用 1200mm 的 管 片 。 管 片 厚 度 300mm。 每环 衬 砌 环 由 6 块 管 片 组 成 ， 1 块 封 顶 块 ， 2 块 邻 接 块 ， 3 块 标 准 块 。采 用 直 线 +左 右 楔 形 环 拟 合 不 同 曲 线 。 成 都 地 铁 采 用 的 楔 形 环 为 双 面楔 形 ，单 面 楔 形 量 为 19mm，转 角 为 0.1814°，整 环 楔 形 总 量 为 38mm，转 角 为 0.363°。 管 片 连 接 ： 衬 砌 环 纵 、环 缝 采 用 弯 螺 栓 连 接 ， 对 于 1500mm 和1200mm 管 片 ， 每 环 纵 缝 采 用12 根M27 螺 栓 ， 每 个 环 缝 采 用10根M27 螺 栓 。 二、管片选型分析 原则： 确 保 管 片 的 走 向 符 合 隧 道 设 计 线 路 ， 且 拼 装 后 的 管 片 质 量 符 合规 范 和 设 计 要 求 。 依 据 ： 1.线 路 参 数 。 2.盾 构 机 姿 态 与 油 缸 行 程 差 。 3.盾 尾 间 隙 。 拼 装 点 位： 管 片 拼 装 点 位 表 示 每 一 环 管 片 中 封 顶 块 所 在 的 位 置 。 根 据 成 都 地铁 管 片 设 计 构 造 特 点 ， 管 片 拼 装 分 为 10 个 点 位 。 拼 装 点 位 分 布 如 右图 所 示 。 拼 装 点 位的选取原则： 1.相 邻 环 管 片 不 通 缝 。 2.楔 形 环 不 同 楔 形 量 使 用 合 理 ， 有 利 于 调 整 盾 尾 间 隙 、油 缸 行 程差 和 拟合 隧 道 中 心...
