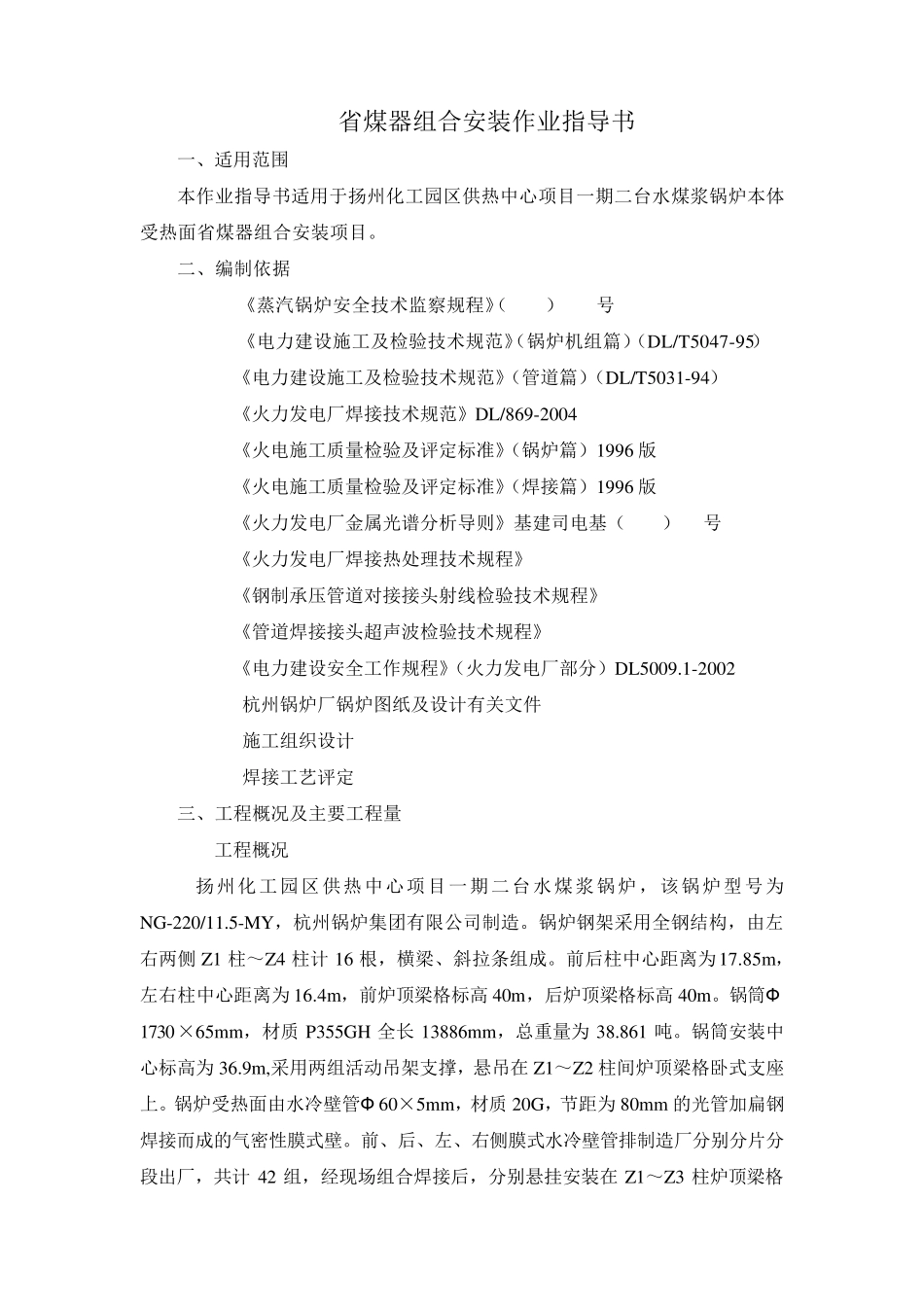

省煤器安装作业指导书_第1页
1/9

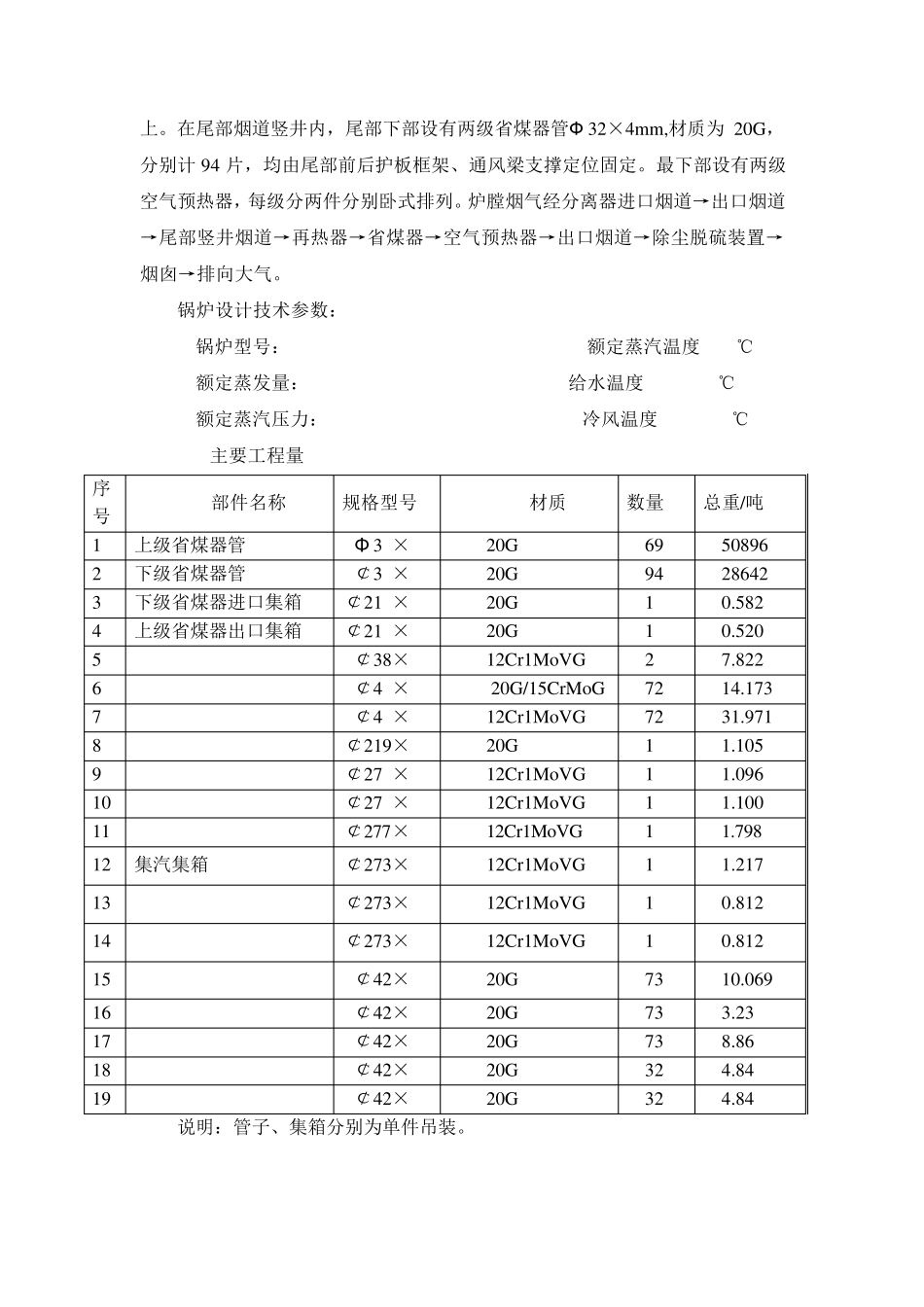

省煤器安装作业指导书_第2页
2/9

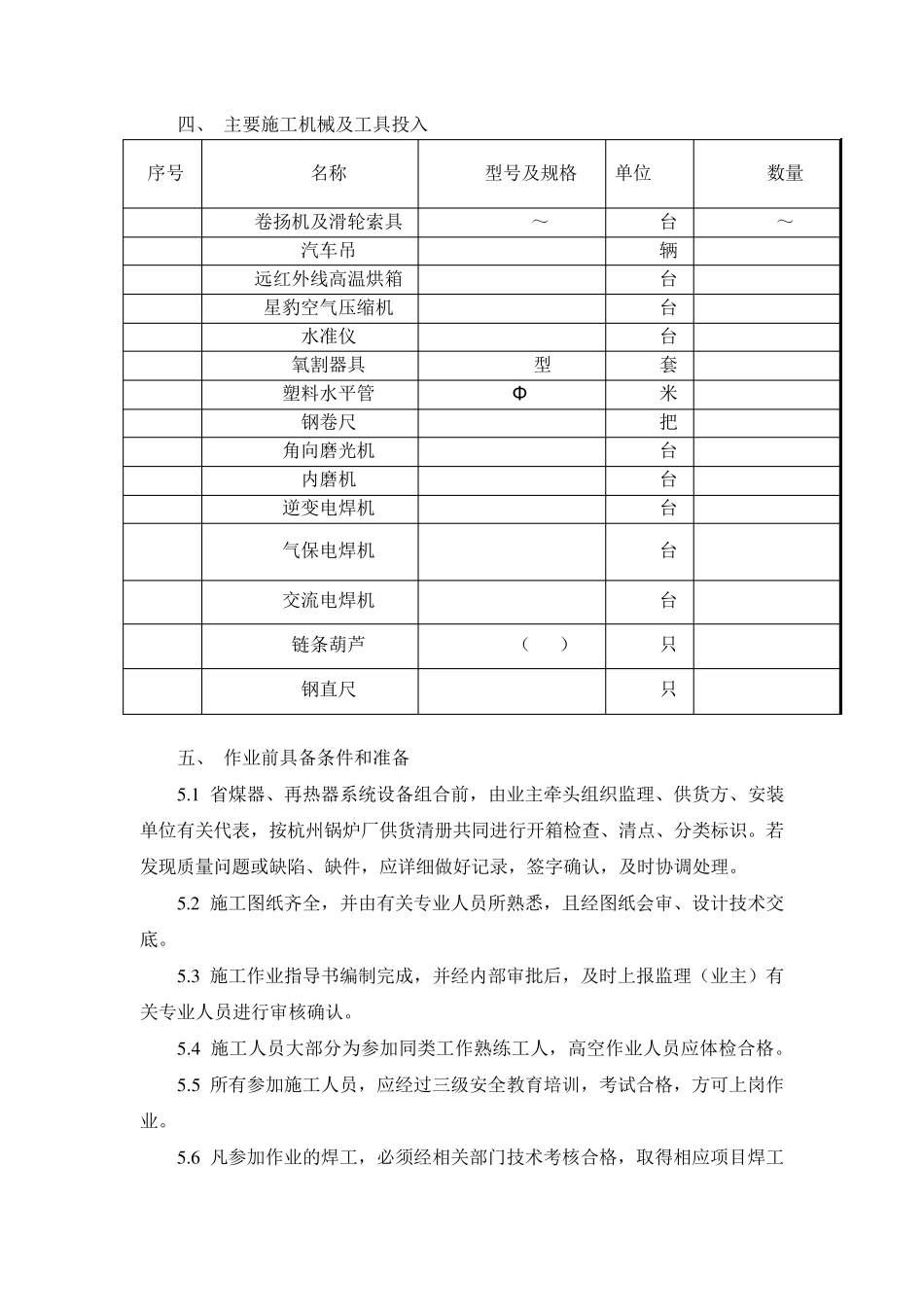

省煤器安装作业指导书_第3页
3/9
省煤器组合安装作业指导书 一、适用范围 本作业指导书适用于扬州化工园区供热中心项目一期二台水煤浆锅炉本体受热面省煤器组合安装项目。 二、编制依据 2.1. 《蒸汽锅炉安全技术监察规程》(1996)276号 2.2. 《电力建设施工及检验技术规范》(锅炉机组篇)(DL/T5047-95) 2.3 《电力建设施工及检验技术规范》(管道篇)(DL/T5031-94) 2.4 《火力发电厂焊接技术规范》DL/869-2004 2.5 《火电施工质量检验及评定标准》(锅炉篇)1996 版 2.6 《火电施工质量检验及评定标准》(焊接篇)1996 版 2.7 《火力发电厂金属光谱分析导则》基建司电基(1993)15号 2.8 《火力发电厂焊接热处理技术规程》DL/T819-2002 2.9 《钢制承压管道对接接头射线检验技术规程》DL/T821-2002 2.10 《管道焊接接头超声波检验技术规程》DL/T820-2002 2.11 《电力建设安全工作规程》(火力发电厂部分)DL5009.1-2002 2.12 杭州锅炉厂锅炉图纸及设计有关文件 2.13 施工组织设计 2.14 焊接工艺评定 三、工程概况及主要工程量 3.1 工程概况 扬州化工园区供热中心项目一期二台水煤浆 锅炉,该锅炉型号为NG-220/11.5-MY,杭州锅炉集团有限公司制造。锅炉钢架采用全钢结构,由左右两侧Z1 柱~Z4 柱计 16 根,横梁、斜拉条组成。前后柱中心距离为17.85m,左右柱中心距离为 16.4m,前炉顶梁格标高40m ,后炉顶梁格标高40m 。锅筒Ф1730×65m m ,材质 P355GH 全长 13886m m ,总重量为 38.861 吨。锅筒安装中心标高为 36.9m ,采用两组活动吊架支撑,悬吊在 Z1~Z2 柱间炉顶梁格卧式支座上。锅炉受热面由水冷壁管Ф 60×5m m ,材质 20G,节距为 80m m 的光管加扁钢焊接而成的气密性膜式壁。前、后、左、右侧膜式水冷壁管排制造厂分别分片分段出厂,共计 42 组,经现场组合焊接后,分别悬挂安装在 Z1~Z3 柱炉顶梁格上。在尾部烟道竖井内,尾部下部设有两级省煤器管Ф 32×4mm,材质为 20G,分别计 94 片,均由尾部前后护板框架、通风梁支撑定位固定。最下部设有两级空气预热器,每级分两件分别卧式排列。炉膛烟气经分离器进口烟道→出口烟道→尾部竖井烟道→再热器→省煤器→空气预热器→出口烟道→除尘脱硫装置→烟囱→排向大气。 锅炉设计技术参数: a 锅炉型号:NG-220/11.5-MY d 额定蒸汽温度 300℃ b 额定蒸发量:220t/h e 给水温度 158℃ c 额定蒸汽压力:11.5Mpa f冷风温度 20℃ ...
