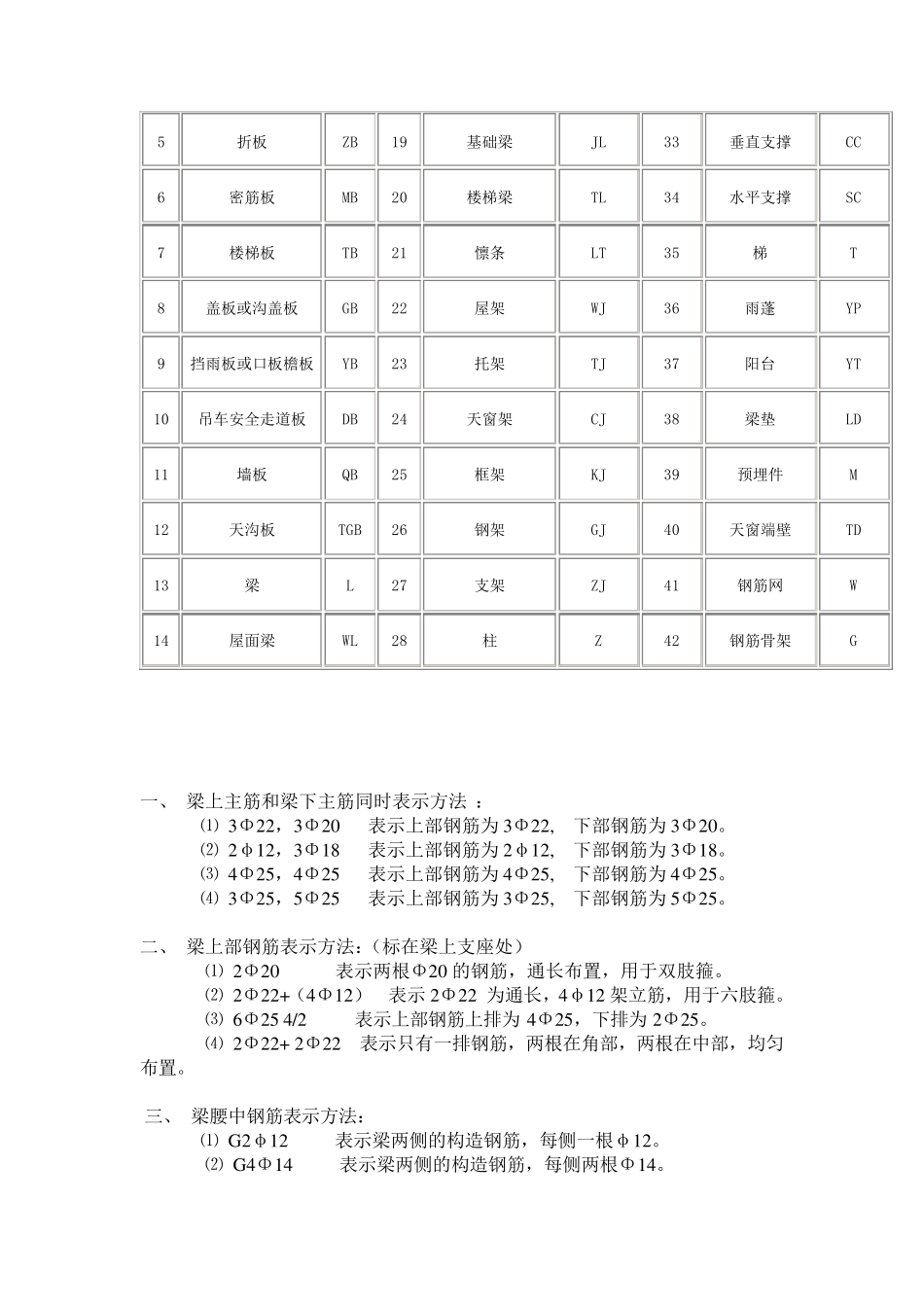

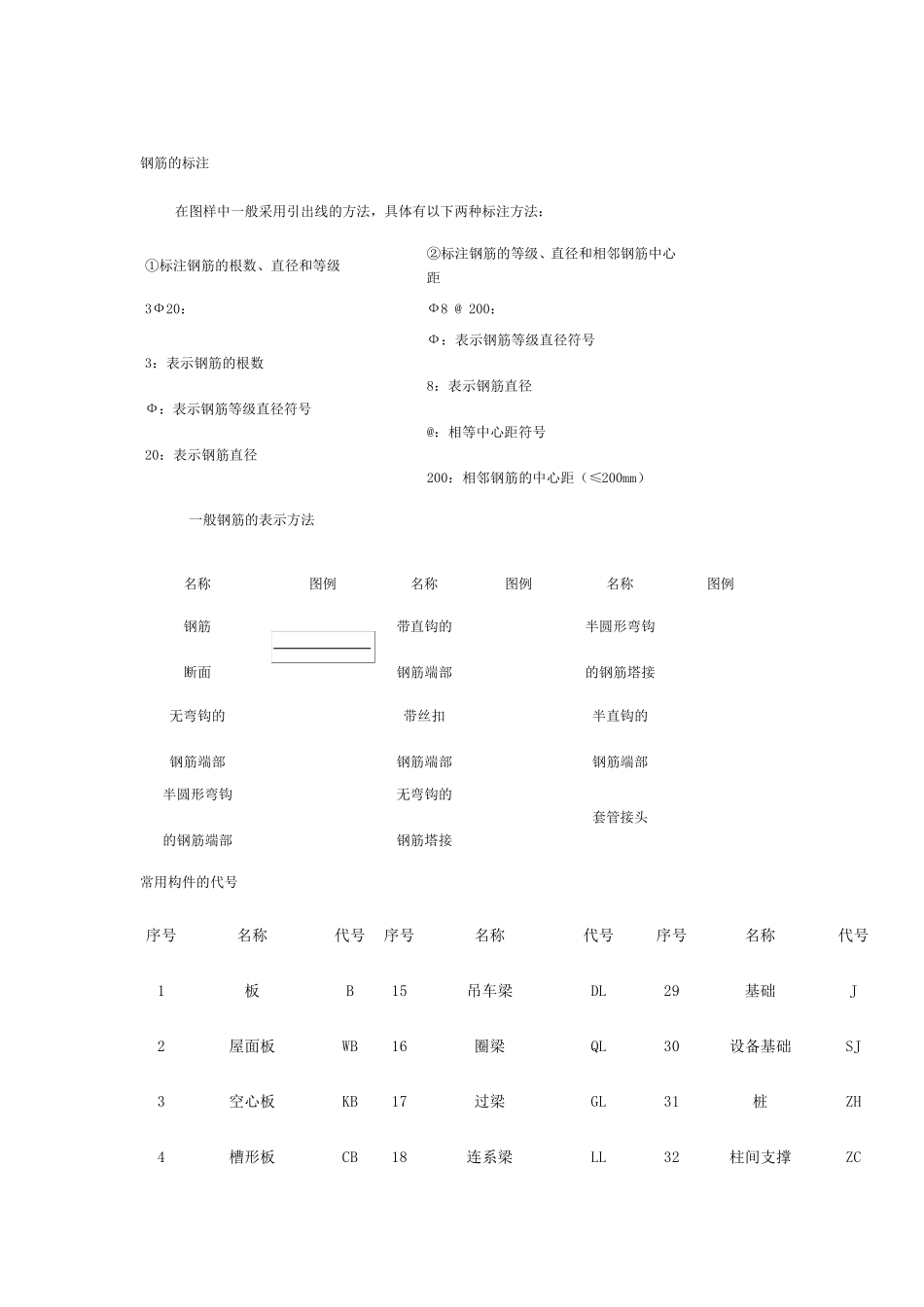

如何看钢筋图纸 热扎钢筋等级和直径符号 强度等 级代号 外形 钢种 公称直径 mm 符号 主要用途 常用材料 HPB235 光圆 低碳钢 8--20 非预应力 Q235 HRB335 月牙肋 合金钢 6--50 非预应力、预应力 20MnSi HRB400 6--50 25MnSi RRB400 6--50 预应力 40Si2MnV 钢筋的标注 在图样中一般采用引出线的方法，具体有以下两种标注方法： ①标注钢筋的根数、直径和等级 ②标注钢筋的等级、直径和相邻钢筋中心距 3Ф20： Ф8 @ 200： 3：表示钢筋的根数 Ф：表示钢筋等级直径符号 20：表示钢筋直径 Ф：表示钢筋等级直径符号 8：表示钢筋直径 @：相等中心距符号 200：相邻钢筋的中心距（≤200mm） 一般钢筋的表示方法 名称 图例 名称 图例 名称 图例 钢筋 断面 带直钩的 钢筋端部 半圆形弯钩 的钢筋塔接 无弯钩的 钢筋端部 带丝扣 钢筋端部 半直钩的 钢筋端部 半圆形弯钩 的钢筋端部 无弯钩的 钢筋塔接 套管接头 常用构件的代号 序号 名称 代号 序号 名称 代号 序号 名称 代号 1 板 B 15 吊车梁 DL 29 基础 J 2 屋面板 WB 16 圈梁 QL 30 设备基础 SJ 3 空心板 KB 17 过梁 GL 31 桩 ZH 4 槽形板 CB 18 连系梁 LL 32 柱间支撑 ZC 5 折板 ZB 19 基础梁 JL 33 垂直支撑 CC 6 密筋板 MB 20 楼梯梁 TL 34 水平支撑 SC 7 楼梯板 TB 21 懔条 LT 35 梯 T 8 盖板或沟盖板 GB 22 屋架 WJ 36 雨蓬 YP 9 挡雨板或口板檐板 YB 23 托架 TJ 37 阳台 YT 10 吊车安全走道板 DB 24 天窗架 CJ 38 梁垫 LD 11 墙板 QB 25 框架 KJ 39 预埋件 M 12 天沟板 TGB 26 钢架 GJ 40 天窗端壁 TD 13 梁 L 27 支架 ZJ 41 钢筋网 W 14 屋面梁 WL 28 柱 Z 42 钢筋骨架 G 一、 梁上主筋和梁下主筋同时表示方法 ： ⑴ 3Φ22，3Φ20 表示上部钢筋为 3Φ22, 下部钢筋为 3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为 2φ12, 下部钢筋为 3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为 4Φ25, 下部钢筋为 4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为 3Φ25, 下部钢筋为 5Φ25。 二、 梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20 的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12） 表示2Φ22 为通长，4φ12 架立筋，用于六肢箍。 ⑶ 6...
