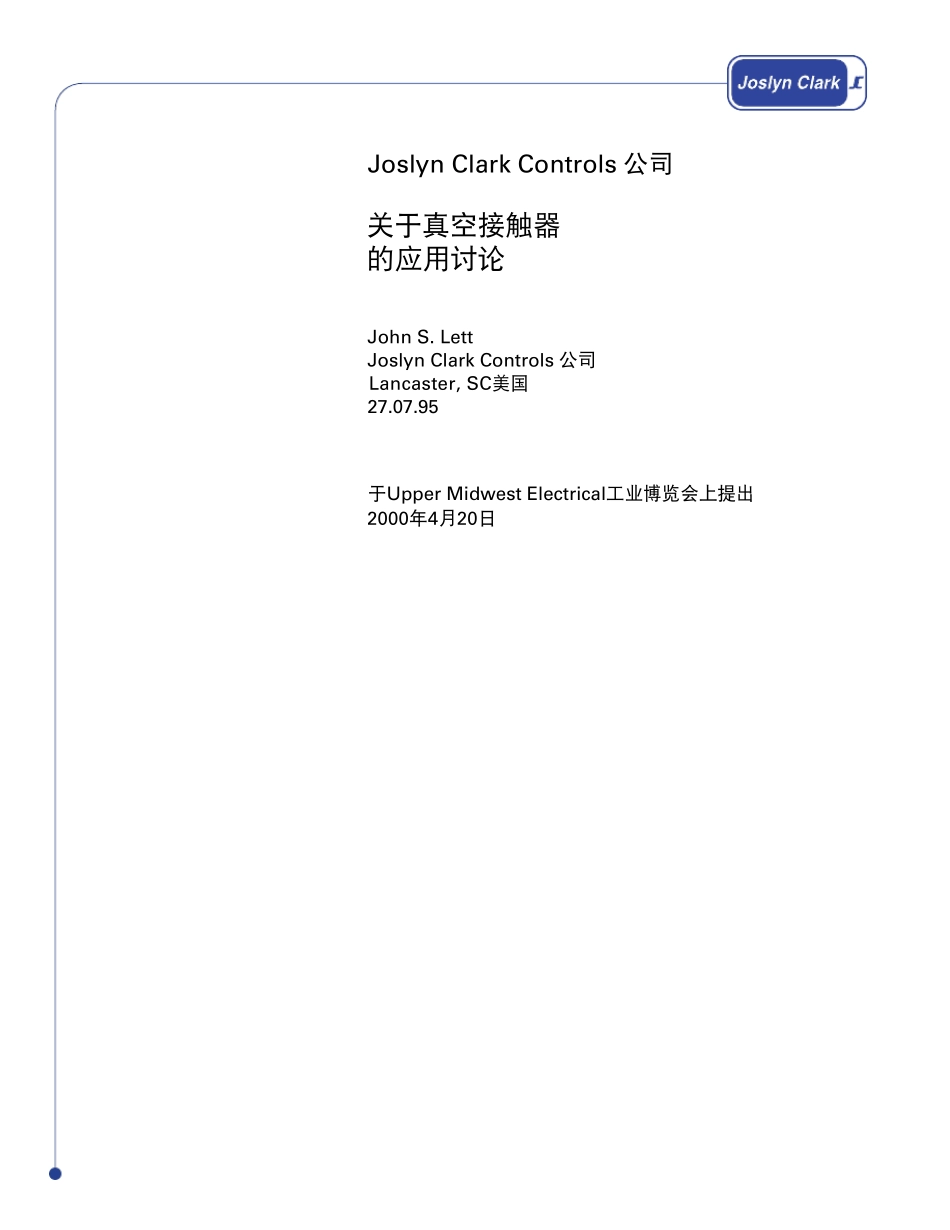

于Upper Midwest Electrical工业博览会上提出2000年4月20日Joslyn Clark Controls 公司John S. LettJoslyn Clark Controls 公司Lancaster, SC美国27.07.95关于真空接触器的应用讨论2白皮书关于真空接触器的应用讨论真空开关早在1897年就成为人们公认的理想断路方式，大约在1920年开始应用于断路器。真空接触器并不是什么新鲜事物，它们已经广泛应用于全球众多行业，并久经考验。本文中，我们将分析真空灭弧室的优点、用户应用优势以及注意事项。简介过去35年里，真空灭弧室已经用于各种开关应用。本文中，我将向大家介绍现有真空灭弧室的类型、它们相互之间的区别、典型应用以及用户使用经验。真空开关早在1897年就成为人们公认的理想断路方式大约在1920年开始应用于断路器。这些真空设备的早期开发是在美国进行的，但由于不能保持真空，难以维持高介电强度，导致其实用性较差。20世纪50年代，真空开关制造技术臻于完善，开始实现了商业化，并在60年代初期扩展到断路器和接触器的各种应用中。真空灭弧室、断路器或真空接触器。图1中显示的是一个典型的额定值为13.8kV/400A的断路器瓷瓶和一个额定值为5kV/400A的真空接触器瓷瓶的对比图。两种设备设计用于不同用途。断路器用于不频繁地开关大电流（短路电流），而接触器用于频繁地开关小电流（电机电流）。 3即使在今天，许多真空启动器仍采用混合设计，将具有断路器开关特点的灭弧室开关安装在熔断式接触器的轮架组件上。设备制造材料、灭弧方式和触头动作行程的不同，其开关特性、电气和机械寿命也会完全产生不同。因此，用户在为适当应用选择设备时需要查看设备的材料、灭弧方式和触头动作行程。即使在今天，许多真空启动器仍采用混合设计，将具有断路器开关特点的灭弧室开关安装在熔断式接触器的轮架组件上。对用户来说，这种方法只实现了真空开关的少数优点，并且应用时如不注意应用事项，还可能会碰到一些缺陷。应用为什么要选择真空开关呢？首先，我们从工程应用和用户利益的角度来看看。该技术始于1 9 6 0 年代中期，发展到现在已趋于成熟。从其发展历程来看，灭弧介质从使用绝缘油变为空气，现在又发展为真空。美国业界发现真空作为开关介质具有以下优点：1 . 电弧能耗低2 . 打弧时间短3 . 电弧隔离所需的动作小4 . 电弧抑制这些特性在实际应用中意味着：1 . 电气和机械寿命长2 . 尺寸极其紧凑3 . 无需电弧隔板和熄弧线圈如果说还有什么缺点，那就是真空作为...
