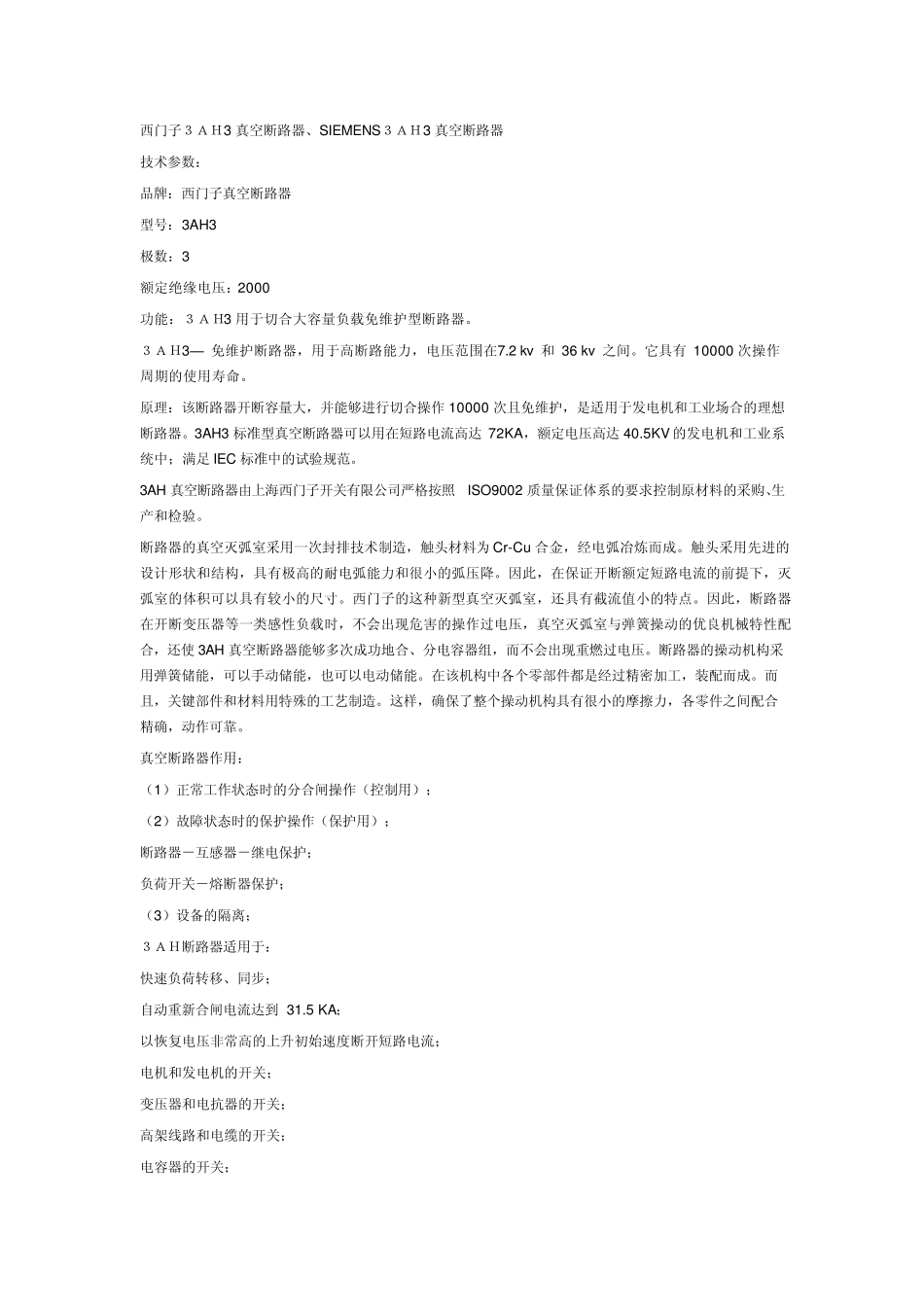

西门子３ＡＨ3 真空断路器、SIEMENS３ＡＨ3 真空断路器 技术参数： 品牌：西门子真空断路器 型号：3AH3 极数：3 额定绝缘电压：2000 功能：３ＡＨ3 用于切合大容量负载免维护型断路器。 ３ＡＨ3— 免维护断路器，用于高断路能力，电压范围在 7.2 kv 和 36 kv 之间。它具有 10000 次操作周期的使用寿命。 原理：该断路器开断容量大，并能够进行切合操作 10000 次且免维护，是适用于发电机和工业场合的理想断路器。3AH3 标准型真空断路器可以用在短路电流高达 72KA，额定电压高达 40.5KV 的发电机和工业系统中；满足 IEC 标准中的试验规范。 3AH 真空断路器由上海西门子开关有限公司严格按照ISO9002 质量保证体系的要求控制原材料的采购、生产和检验。 断路器的真空灭弧室采用一次封排技术制造，触头材料为 Cr-Cu 合金，经电弧冶炼而成。触头采用先进的设计形状和结构，具有极高的耐电弧能力和很小的弧压降。因此，在保证开断额定短路电流的前提下，灭弧室的体积可以具有较小的尺寸。西门子的这种新型真空灭弧室，还具有截流值小的特点。因此，断路器在开断变压器等一类感性负载时，不会出现危害的操作过电压，真空灭弧室与弹簧操动的优良机械特性配合，还使 3AH 真空断路器能够多次成功地合、分电容器组，而不会出现重燃过电压。断路器的操动机构采用弹簧储能，可以手动储能，也可以电动储能。在该机构中各个零部件都是经过精密加工，装配而成。而且，关键部件和材料用特殊的工艺制造。这样，确保了整个操动机构具有很小的摩擦力，各零件之间配合精确，动作可靠。 真空断路器作用： （1）正常工作状态时的分合闸操作（控制用）； （2）故障状态时的保护操作（保护用）； 断路器－互感器－继电保护； 负荷开关－熔断器保护； （3）设备的隔离； ３ＡＨ断路器适用于： 快速负荷转移、同步； 自动重新合闸电流达到 31.5 KA； 以恢复电压非常高的上升初始速度断开短路电流； 电机和发电机的开关； 变压器和电抗器的开关； 高架线路和电缆的开关； 电容器的开关； 电弧炉的开关； 滤波电路的开关。 真空断路器灭弧室基本结构和原理 真空断路器的灭弧室每一只为不可拆卸的整体，动、静能为分别焊在动、静导电杆上。静导电杆焊在法兰盘上，动导电杆上焊一波纹管，在导向套内运行。波纹管及导向套焊在下法兰盘上，由瓷柱支撑的金属圆筒屏蔽在动静触头外面，再与玻璃外壳形成密封的腔体，该腔体经过...
