矢量数据的获取与处理

矢量数据的获取与处理_第1页
1/24
矢量数据的获取与处理_第2页
2/24
矢量数据的获取与处理_第3页
3/24

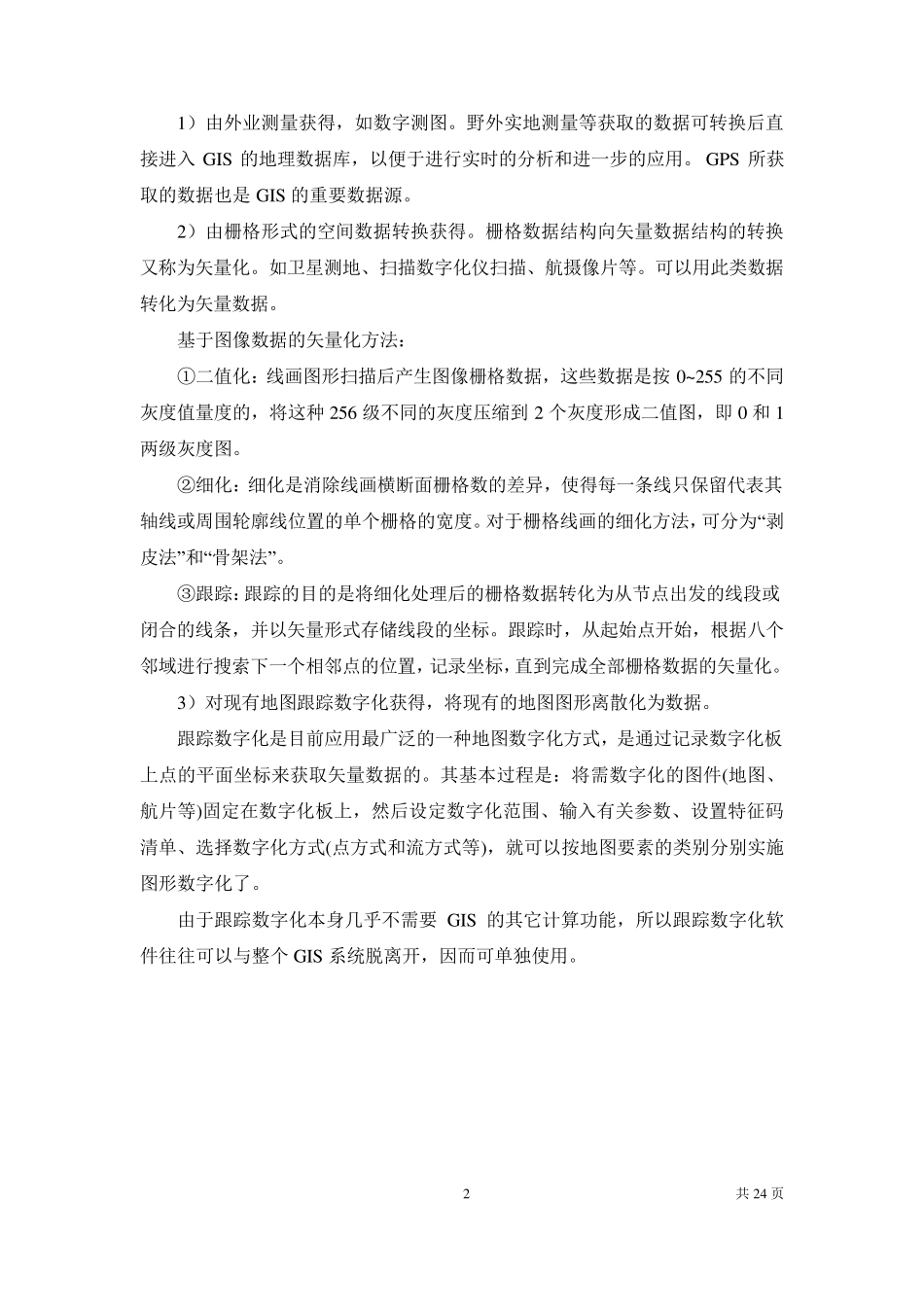

1 共24 页 第3 章 矢量数据与栅格数据的获取及处理 导读:GIS 项目中费用最大的部分是数据库建设 ,即基础地理信息的获取与处理,这其中就包括矢量数据和栅格数据的获取与处理,例如遥感影像数据现已作为地理信息系统的重要数据来源。本章分别介绍了矢量数据的获取与处理以及栅格数据的获取与处理,以及他们的应用。并在最后一节介绍了矢栅一体化数据结构的基本概念。 3 .1 矢量数据的获取与处理方法 3 .1 .1 矢量数据的概念 矢量数据(Vector Data)即在直角坐标系中,用X、Y 坐标表示地图图形或地理实体的位置的数据。矢量数据一般通过记录坐标的方式来尽可能将地理实体的空间位置表现的准确无误。 在计算机地图制图中,各地图图形元素在二维平面上的矢量数据表示为: 点——用一对(x ,y )坐标表示; 线——用一串有序的(x ,y )坐标对表示; 面——用一串有序的但首尾坐标相同的(x ,y )坐标对表示其轮廓范围。 地图数据与其他大多数由计算机处理的科学数据是极其不同的。 大部分地图数据都是反映制图现象的地理分布,故具有定位的性质,也称这类地图数据为空间数据(或几何数据)。空间数据可反映点、线和面状物体的定位特性。还有一部分地图数据是用来描述制图现象的质量和数量特征,如哪是河流,哪是道路,哪是居民点以及它们的名称和其他有关的特征描述等,这类数据通常称之为属性数据。任何地图数据都有时间性,即现势性,这是显而易见的。 3 .1 .2 几何数据的获取 几何数据是根据给定各要素相对位置或绝对位置的坐标来描述的。其获取的方法主要有: 2 共24 页 1)由外业测量获得,如数字测图。野外实地测量等获取的数据可转换后直接进入GIS 的地理数据库,以便于进行实时的分析和进一步的应用。GPS 所获取的数据也是GIS 的重要数据源。 2)由栅格形式的空间数据转换获得。栅格数据结构向矢量数据结构的转换又称为矢量化。如卫星测地、扫描数字化仪扫描、航摄像片等。可以用此类数据转化为矢量数据。 基于图像数据的矢量化方法: ①二值化:线画图形扫描后产生图像栅格数据,这些数据是按 0~255 的不同灰度值量度的,将这种 256 级不同的灰度压缩到 2 个灰度形成二值图,即 0 和1两级灰度图。 ②细化:细化是消除线画横断面栅格数的差异,使得每一条线只保留代表其轴线或周围轮廓线位置的单个栅格的宽度。对于栅格线画的细化方法,可分为“剥皮法”和“骨架法”。 ③跟踪:跟...
