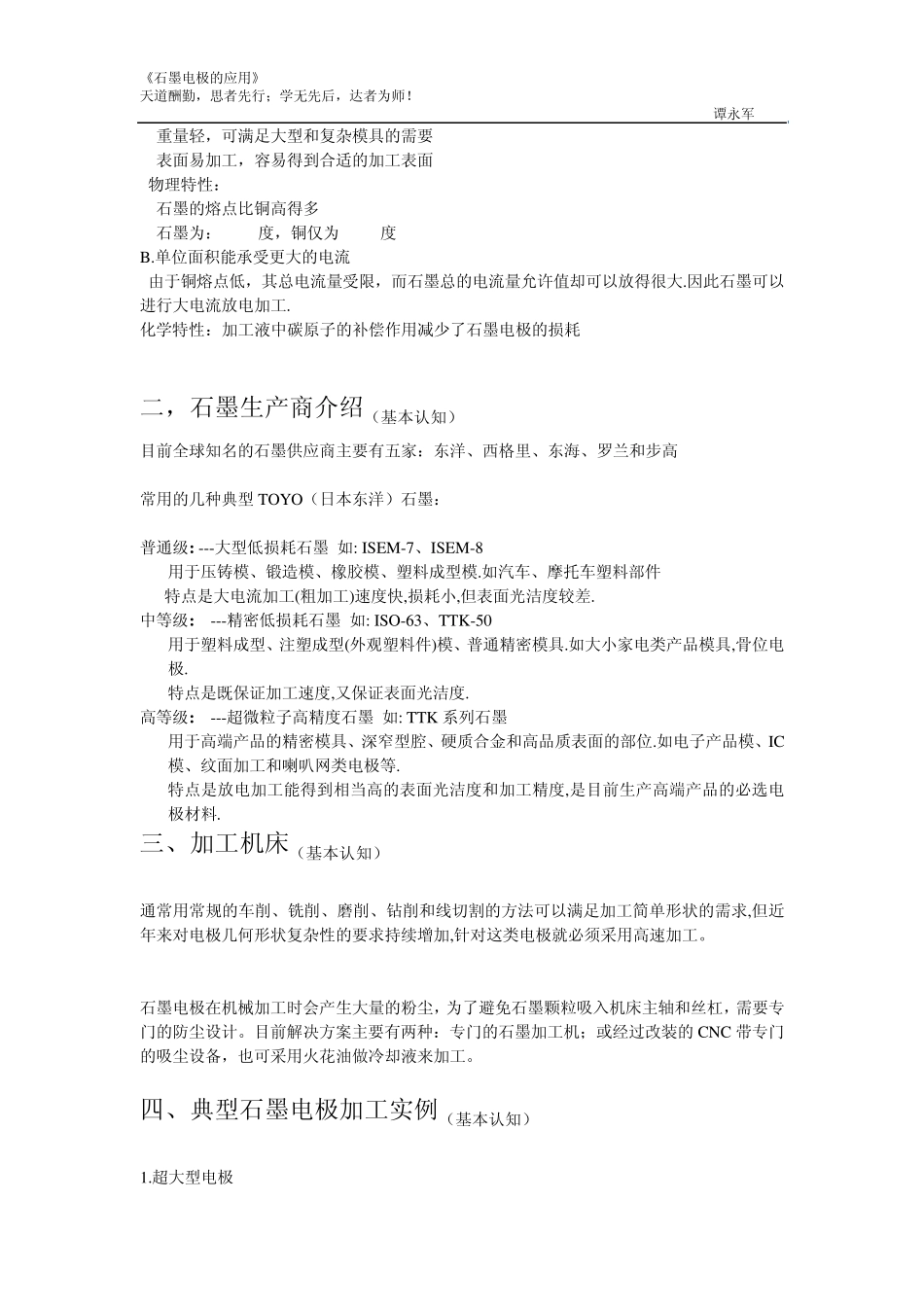

《石墨电极的应用》 天道酬勤,思者先行;学无先后,达者为师! 谭永军 石墨电极的应用 石墨是一种由碳元素组成的化合物,其原子结构按六边形蜂窝状结构排列,原子核外围的 4个电子中的 3个电子和邻近原子核的电子组成牢固稳定的共价键,多余的 1个原子可沿网平面作自由运动,使其具有导电的特性. & 石墨电极使用注意事项 1.防湿--- 避免雨、水淋湿或潮湿,使用前须经烘干. 2.防撞--- 要轻拿轻放,运输时防止冲击和碰撞的损坏. 3.防裂--- 用螺栓紧固电极时,注意力度,防止受力爆裂. 4.防折断--- 石墨性脆,特别是细小窄长电极,在外力作用时都易折断. 5.防尘--- 机械加工时要有防尘装置,减少对人体和环境的影响. 6.防烟--- 放电加工易产生大量的烟幕,须有通风装置. 7.防积炭--- 石墨放电时易积炭,放电加工时要密切留意其加工状态 一,石墨与红铜电极的放电加工的比较(要求完全掌握) 1.机械加工性能好:切削阻力为铜的 1/4,加工效率是铜的 2-3倍, 2.电极抛光容易:表面处理容易、无毛剌:容易手工修整,用砂纸简单表面处理即可,极大避免电极形状和尺寸受外力造成的形状失真; 3.电极消耗小:导电性好,电阻率低,为铜的 1/3~1/5,粗加工时可以达到无损耗放电; 4.放电速度快:放电速度为铜的 2~3倍,粗加工的间隙可达 0.5~0.8 m m,电流最大可达240A;正常使用为 10~120A时电极损耗最小。 5.重量轻:比重为 1.7~1.9,为铜的 1/5,对于大型电极可以极大减少重量,降低机床负荷和人工调装难度; 6.耐高温:升华温度为 3650℃,高温条件下电极不软化,避免薄壁工件的变形问题; 7.电极变形小:热膨胀系数<6CTEX10-6/℃,仅为铜的 1/4,提高放电的尺寸精度; 8.电极的设计不同:石墨电极容易清角,可以将平时要由多个电极的工件设计成一个完整电极,提高模具的精确度,并减少放电时间。 A.石墨的机加工速度比铜快,在正确的使用条件下比铜快2-5倍. B.无需像铜那样因为去毛刺而消耗大量工时; C.石墨的放电速度快,粗放电加工为铜的 1.5-3倍 D.石墨电极损耗小,能减少电极使用量 E.价格稳定,受市场价格波动影响小 F.耐高温,放电加工电极不变形 G.热膨胀系数小,模具精度高 《石墨电极的应用》 天道酬勤,思者先行;学无先后,达者为师! 谭永军 H.重量轻,可满足大型和复杂模具的需要 I.表面易加工,容易得到合适的加工表面 物理特性: A.石墨的熔点比铜高得多 石墨为:3650度,铜仅为...
