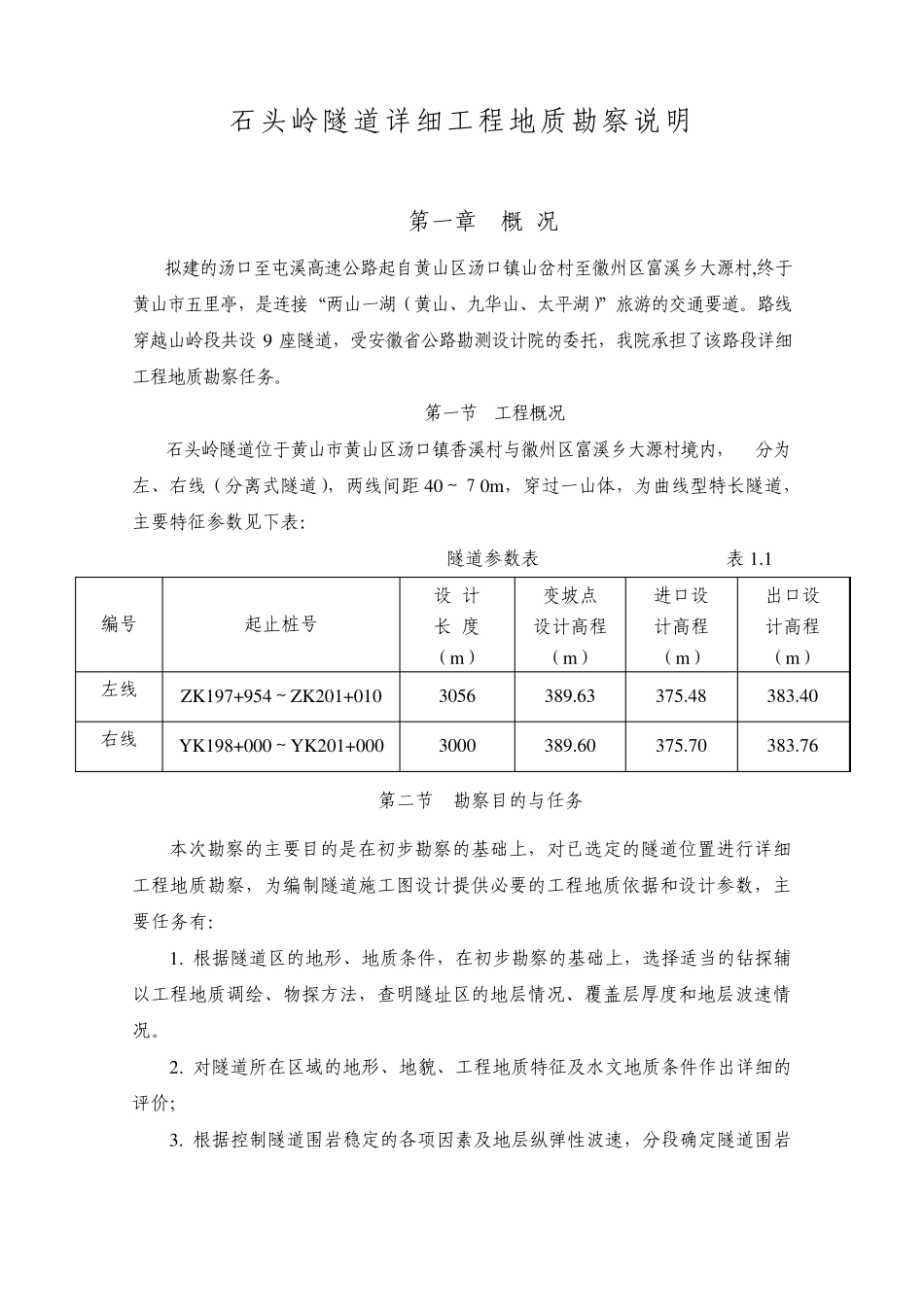

石头岭隧道详细工程地质勘察说明 第一章 概 况 拟建的汤口至屯溪高速公路起自黄山区汤口镇山岔村至徽州区富溪乡大源村,终于黄山市五里亭,是连接“两山一湖(黄山、九华山、太平湖)”旅游的交通要道。路线穿越山岭段共设 9 座隧道,受安徽省公路勘测设计院的委托,我院承担了该路段详细工程地质勘察任务。 第一节 工程概况 石头岭隧道位于黄山市黄山区汤口镇香溪村与徽州区富溪乡大源村境内,分为左、右线(分离式隧道),两线间距 40~70m ,穿过一山体,为曲线型特长隧道,主要特征参数见下表: 隧道参数表 表 1.1 编号 起止桩号 设 计 长 度 (m ) 变坡点 设计高程 (m ) 进口设 计高程 (m ) 出口设 计高程 (m ) 左线 ZK197+954~ZK201+010 3056 389.63 375.48 383.40 右线 YK198+000~YK201+000 3000 389.60 375.70 383.76 第二节 勘察目的与任务 本次勘察的主要目的是在初步勘察的基础上,对已选定的隧道位臵进行详细工程地质勘察,为编制隧道施工图设计提供必要的工程地质依据和设计参数,主要任务有: 1. 根据隧道区的地形、地质条件,在初步勘察的基础上,选择适当的钻探辅以工程地质调绘、物探方法,查明隧址区的地层情况、覆盖层厚度和地层波速情况。 2. 对隧道所在区域的地形、地貌、工程地质特征及水文地质条件作出详细的评价; 3. 根据控制隧道围岩稳定的各项因素及地层纵弹性波速,分段确定隧道围岩类别。 第三节 本次勘察工作概况 一、完成工作量 本次野外工作自 2003 年 7 月 20 日开始,至 2003 年 7 月 28 日结束,共完成 1:2000 工程地质补充调绘 0.63km 2,隧道进出口段 1:500 工程地质调绘 0.13km 2,利用初勘钻孔 2 个,累计进尺 70.5m ,实测地质断面 10 条,计 9693m ,探槽 1 条,计 30m 3。取岩石样 3 组 24 件。 二、遵循技术标准 本次工程勘察工作遵循如下标准: (1) 中华人民共和国工程建设标准强制性条文《公路工程部分》隧道详勘要求 (2)《公路隧道设计规范》(JTJ 026-90) (3)《公路工程地质勘察规范》(JTJ 064-98) (4)《公路土工试验规程》(JTJ051-93) (5)《公路桥涵地基与基础设计规范》(JTJ024-85) (6)《公路工程水质分析操作规程》(JTJ056-84) (7)《中国地震动参数区划图》(GB18306-2001) (8)《浅层地震勘探技术规范》(DZ/T 0170-1997) (9)《水文地质工程地质物探规...
