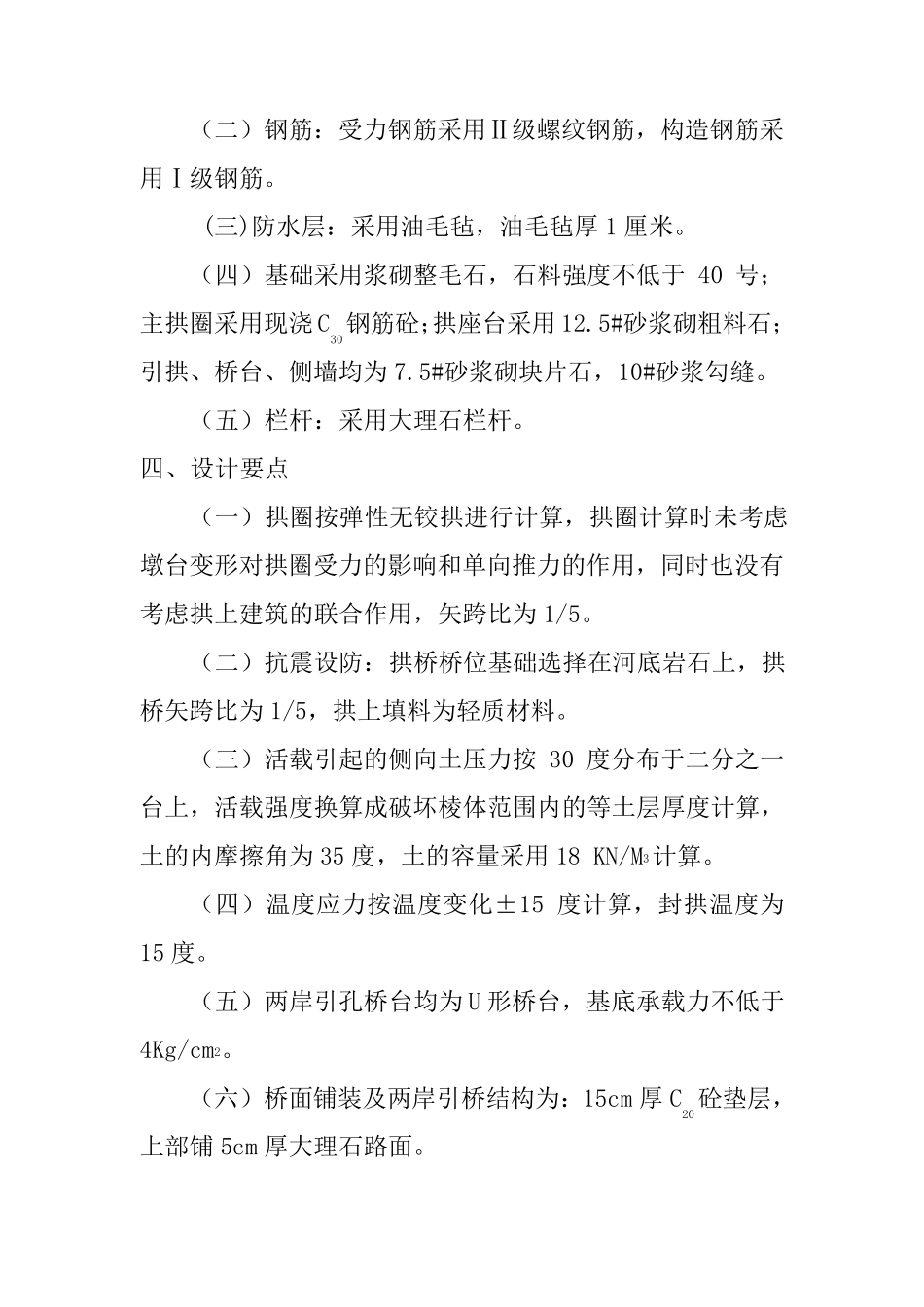

石拱桥设计说明 一、概述 郭家沟石拱桥桥面宽确定6+0.75×2 米，全桥设置两孔，设计净跨径为 12.5+12.5 米，全桥长 35.49 米。桥梁上部结构拱圈采用现浇钢筋砼拱桥，下部结构采用重力式墩台，基础采用扩大基础。 设计荷载：汽-15 级，挂车-80 人群荷载：3KN/M3 地震烈度：按 7 度设防 二、技术标准及设计规范 （一）中华人民共和国交通部部标准《公路桥梁设计通用规范》（JTJ201-89） （二）中华人民共和国交通部部标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTJ004-89） （三）《公路桥涵地基与基础设计规范》（JTJ024-85） （四）《公路桥涵抗震设计规范》（JTJ004-89） （五）《中华人民共和国交通部部标准《公路工程技术标准》（JTJ001-97） （六）中华人民共和国交通部部标准《砌体结构设计规范》（CZB-3-88） 三、 主要材料 （一）混凝土标号：人行道、帽石采用 C20砼。 （ 二 ） 钢 筋 ： 受 力 钢 筋 采 用 Ⅱ 级 螺 纹 钢 筋 ， 构 造 钢 筋 采用 Ⅰ 级 钢 筋 。 (三 )防 水 层 ： 采 用 油 毛 毡 ， 油 毛 毡 厚 1 厘 米 。 （ 四 ） 基 础 采 用 浆 砌 整 毛 石 ， 石 料 强 度 不 低 于40 号 ；主 拱 圈 采 用 现 浇 C30钢 筋 砼 ；拱 座 台 采 用 12.5#砂 浆 砌 粗 料 石 ；引 拱 、 桥 台 、 侧 墙 均 为 7.5#砂 浆 砌 块 片 石 ， 10#砂 浆 勾 缝 。 （ 五 ） 栏 杆 ： 采 用 大 理 石 栏 杆 。 四 、 设 计 要 点 （ 一 ） 拱 圈 按 弹 性 无 铰 拱 进 行 计 算 ， 拱 圈 计 算 时 未 考 虑墩 台 变 形 对 拱 圈 受 力 的 影 响 和 单 向 推 力 的 作 用 ， 同 时 也 没 有考 虑 拱 上 建 筑 的 联 合 作 用 ， 矢 跨 比 为 1/5。 （ 二 ） 抗 震 设 防 ： 拱 桥 桥 位 基 础 选 择 在 河 底 岩 石 上 ， 拱桥 矢 跨 比 为 1/5， 拱 上 填 料 为 轻 质 材 料 。 （ 三 ） 活 载 引 起 的 侧 向 土 压力 按30 度 分布于 二 分之一台 上 ， 活 载 强 度 换算 成破坏棱体范围内的 等土 层 厚 度 计 算 ，土 的 内摩擦角为 35 度 ， 土 的 容量采 用 18 KN/M3计 算 。 （ 四 ） 温度 应力 按...
